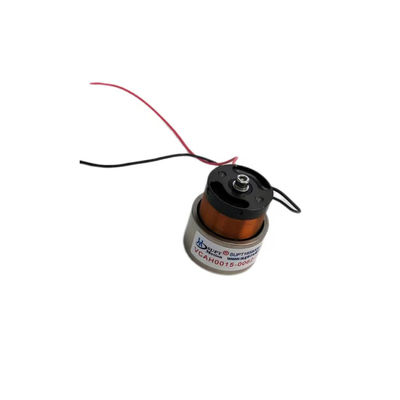

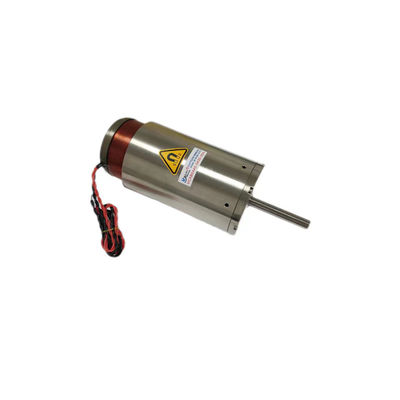

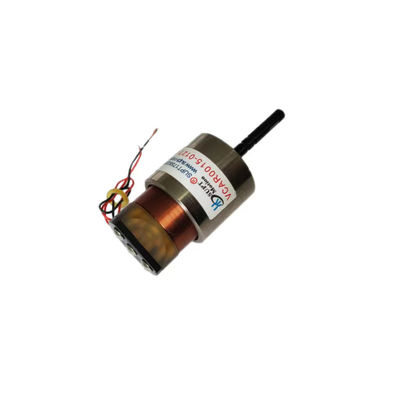

موتور خطی صدا با دقت بالا موتور بدون برس مستقیم با میله
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | CCC, ce, ISO9001 |
| شماره مدل | VCAR0044-0075-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $120.00/pieces >=1 pieces |
| جزئیات بسته بندی | مگنت موتور سیم پیچ صوتی کارتن و جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 2000 قطعه/قطعه در ماه آهنرباهای موتور سیم پیچ صوتی |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، ربات، ونتیلاتور پزشکی، میکروسکوپ، آندوسکوپ، اپتیک، لنز نوری |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | 30 |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | بدون برس |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | 20 |
| جریان پیوسته (A) | 4.8 | کارایی | IE 1 |
| اوج نیروی (N) | 33 | حداکثر سفر (میلی متر) | 9.9 |
| آهنرباهای موتور سیم پیچ صوتی (V) | 24.3 | روتور وزن (کیلوگرم) | 23.5 |
| قطر استاتور (mm) | 36 | نیروی پیوسته (N) | 8 |
| بندر | آهنرباهای موتور کویل صوتی شانگهای | ||
| برجسته کردن | موتور کویل صدا خطی با دقت بالا,موتور خطی صدا 20 دور در دقیقه,موتور هدایت مستقیم بدون برس 20 دور در دقیقه,Linear Voice Coil Motor 20rpm,Brushless Direct Drive Motor 20rpm |
||
توضیحات محصول
موتور مستقیم بدون برس با عمودی با دقت بالا
توضیحات محصول
موتور خط خطی با گره حرکتی ساخته شده و پرتوهای خطی دقیق ، گره حرکتی از مواد سبک وزن ، بسیار سفت و مقاوم در برابر لباس ساخته شده است.
به طور گسترده ای در نیمه هادی، آزمایش دقیق و بازرسی، کنترل جریان دریچه و سایر زمینه ها استفاده می شود.
موتورهای محرک مستقیم بدون برش باعث کنترل حرکتی کارآمد و موقعیت دقیق ربات می شوند.
موتورهای محرک مستقیم شاف بدون برس میدان مغناطیسی تولید شده توسط آهنرباهای دائمی داخلی را با تنظیم جریان کنترل می کنند و بنابراین به طور مستقیم روتور موتور را به چرخش می رسانند.موتورهای مستقیم بدون برش متعدد با میله ها می توانند در مفاصل ربات استفاده شوند تا درجه های مختلفی از آزادی حرکت را تحقق بخشند.
با توجه به ماهیت محرک مستقیم موتورهای محرک مستقیم بدون برش، آنها کنترل موقعیت بسیار دقیق را فراهم می کنند.روبات ها می توانند از این ویژگی برای کنترل دقیق موقعیت و حالت استفاده کنند، مانند قرار دادن یک ابزار یا اثر آخر به یک موقعیت هدف خاص.
موتورهای محرک مستقیم بدون برش دارای پاسخ سریع هستند که برای وظایف رباتیک که نیاز به حرکت سریع یا عملکرد با سرعت بالا دارند مهم است.
موتورهای محرک مستقیم آستین بدون برس می توانند با انکودرها ادغام شوند تا سیگنال های بازخورد دقیق را با نظارت بر موقعیت روتر موتور ارائه دهند و کنترل حلقه بسته را امکان پذیر کنند.
موتورهای محرک مستقیم آستین بدون برس تبدیل انرژی کارآمد را ارائه می دهند که مصرف انرژی را کاهش می دهد و همچنین مقدار گرما تولید شده توسط ربات را کاهش می دهد.آنها همچنین با سطوح کم سر و صدا مشخص می شوند.، باعث می شود که ربات در طول کار ساکت تر باشد.
|
کاربرد اصلی یک موتور کویل صوتی: |
|
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
|
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک سیستم تزریق |
|
3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
|
4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
|
5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
|
6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
|
7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
|
8صنعت اتوماسیون: تجهیزات لیزر,دستگاه پخش کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور | رشته ی انتهای گره (ملی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارج) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارج) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارج) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارج) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارج) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارج) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارج) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | گره ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | گره ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | گره ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | گره ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | گره ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | گره ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | گره ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | گره ¥10 |
کاربردها:
سیستم موتور خطی یک موتور خطی با کارایی بالا است که قابلیت تکرار موقعیت دقیق و سطوح کم سر و صدا را فراهم می کند.گره ي ورزش از سنگيني سبک ساخته شدهمواد با کیفیت بالا. به طور گسترده ای در نیمه هادی، تجهیزات پزشکی، آزمایش و تشخیص دقیق، کنترل جریان دریچه و سایر زمینه ها استفاده می شود.موتور کویل صوتی با میله حرکت داخلی و قرار دادن خطی دقیق. میله ورزشی از مواد سبک وزن، سفتی بالا و مقاوم در برابر لباس ساخته شده است. حلقه متحرک دارای مزایای وزن سبک، حجم کوچک، زمان پاسخ کوتاه است.فرکانس بالا و دقت بالا.
خدمات ما
محصولات دارای مزیت رقابتی
در صورت کیفیت ضعیف یا تاخیر در تحویل، هزینه کامل پرداخت می شود.
قرارداد تضمین کیفیت
سفارش کوچولو خوش اومده
خدمات پس از فروش 24*7
اطلاعات شرکت
بسته بندی و حمل
گواهینامه
سوالات عمومی
موتور:
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
