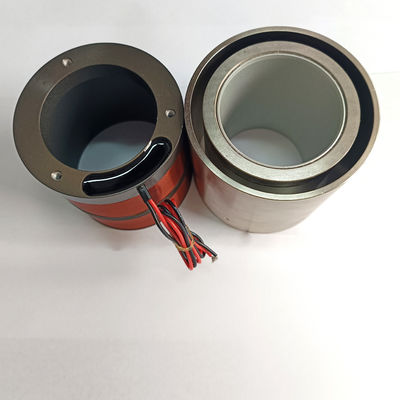

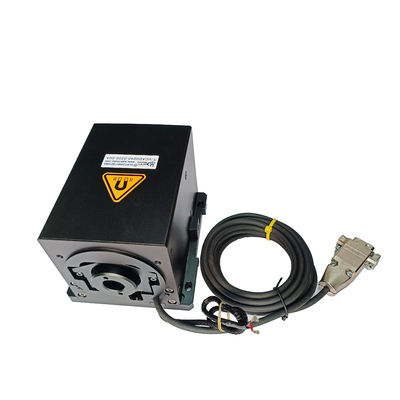

موتور کویل صدای پوسته ای کوچک 20 میلی متری با پاسخ بالا برای سیستم های تصویربرداری بصری
جزئیات محصول
| مدل محصول | VCAD0120-0200-00A | سکته مغزی | 20 میلی متر |
|---|---|---|---|
| ولتاژ | 78 ولت | نیروی مداوم | 53N |
| نیروی اوج | 120N | مواد | آلیاژ آلومینیوم |
| تایپ کنید | میکرو موتور | ساخت و ساز | آهنربای دائمی |
| طول | 75 میلی متر | وزن | نور |
| برجسته کردن | موتور هول کور سبک وزن,موتور هسته ای پوکی با واکنش بالا,سیستم های تصویربرداری بصری موتور هسته ای خالی,High Response Hollow Core Motor,Visual Imaging Systems Hollow Core Motor |
||
توضیحات محصول
توضیحات محصول:
این موتور توخالی داخلی دارای واکنش سریع، شتاب بالا و سیم پیچ های سبک وزن است.
هیچ اثر گیره یا هیسترزیس از خود نشان نمی دهد، ساختار ساده ای دارد، سبک وزن است، پاسخ فرکانس بالا عالی را ارائه می دهد و به نرمی کار می کند. در نتیجه، به طور گسترده ای در سیستم های اسکن نوری، موقعیت یابی و فوکوس خودکار استفاده می شود.
موتورهای توخالی نقش مهمی در سیستم های تصویربرداری دارند، به ویژه در کاربردهای با دقت و حساسیت بالا. برای اجرای عملکرد فوکوس خودکار می توان از موتورهای توخالی داخلی استفاده کرد. با کنترل دقیق حرکت موتور، آنها می توانند به سرعت و با دقت فاصله بین لنز و سوژه را تنظیم کنند تا از وضوح تصویر اطمینان حاصل کنند. هنگام ثبت صحنهها در فواصل مختلف، موتور توخالی داخلی به سرعت پاسخ میدهد تا از فوکوس دقیق لنز مطمئن شود.
علاوه بر این، موتورهای توخالی داخلی میتوانند فوکوس دینامیک محور Z را در تجهیزات برش لیزری کنترل کنند و اطمینان حاصل کنند که پرتو لیزر همیشه با سطح ماده برششده در یک راستا باقی میماند. این نه تنها دقت و کیفیت برش را بهبود می بخشد، بلکه مواد با ضخامت ها و انواع مختلف را نیز در خود جای می دهد.
موتورهای توخالی داخلی نه تنها عملکرد و دقت سیستم های تصویربرداری بینایی را افزایش می دهند، بلکه دامنه و امکانات این سیستم ها را نیز گسترش می دهند. با کنترل دقیق حرکت موتور سیم پیچ صدا، می توان به موقعیت یابی با سرعت و دقت بالا دست یافت و در نتیجه عملکرد کلی سیستم را بهبود بخشید.
ویژگی ها:
پاسخ بالا، شتاب بالا، سیم پیچ با جرم کم. بدون اثر گیره، هیسترزیس صفر.
ساختار ساده، سبک وزن، پاسخ فرکانس بالا، عملکرد صاف.
پارامترهای محصول:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
قطر استاتور (میلی متر) | طول (میلی متر) |
قطر سوراخ |
| VCAD0075-0160-00A | 75 | 23 | 16 | 33 | 17 | 54 | 51 | ∮20 |
| VCAD0120-0200-00A | 120 | 53 | 20 | 78 | 53 | 85 | 75 | ∮53 |
| VCAD0220-0110-00A | 220 | 100 | 11 | 35 | 35.8 | 71 | 64 | ∮25.4 |
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور (میلی متر) | طول (میلی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
کاربرد:
سری VCAR از محرکهای استوانهای نزدیک به 80 درصد بازار را تشکیل میدهند، آنها میتوانند نیرویی بالا با نرخهای شتاب بالا تولید کنند. محدوده نیروهای پیک بین 0.7 تا 3000 نیوتن. معمولاً طول حرکت آنها کمتر از 50 میلیمتر است. پمپ های اندازه گیری جابجایی و هر دو ویبراتور و سیستم های میرایی ارتعاش فعال. بازارها شامل نیمه هادی های پزشکی، هوافضا و خودرو است.
| کاربرد اصلی موتور سیم پیچ صوتی: |
| 1. صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوشکاری، رباتیک. |
|
2. عملکرد شیر در زمینه: نوع دریچه های اندازه گیری، سیستم های تست فشار، شیمی شیر پنوماتیک سیستم تزریق |
| 3. صنعت ماشین میکرو: سیستم های خوراک، حفاری میکرو، مهر زنی دقیق. |
| 4. سیستم لرزش: میز تکان دادن، پلت فرم ارتعاش. |
| 5. زمینه پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی، تجهیزات تست. |
| 6. فن آوری هوانوردی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7. زمینه استفاده تجاری: دوربین خودکار مینیاتوری پمپ خنک کننده کامپیوتر سیستم فوکوس |
| 8. صنعت اتوماسیون: تجهیزات لیزری،تلگراف، تجهیزات تست، ماشین آلات نساجی. |
