موتورهای خطی با سرعتی بالا برای رانندگان بازوی رباتیک صنعتی
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | سری VCAS |
| مقدار حداقل تعداد سفارش | دو تا |
| قیمت | $120 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول

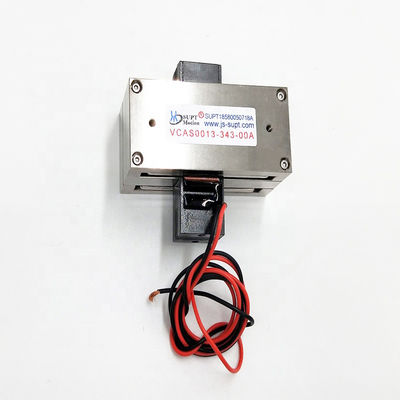

| محافظت از ویژگی | کاملا محصور | شماره مدل | VCAS0013-0343-00A |
|---|---|---|---|
| روش کنترل | الکترونیکی | سکته کامل | 34.3 میلی متر |
| ساخت و ساز | آهنربای دائمی | اوج نیروی | 13N |
| اندازه | ۶۰ میلی متر | کلمات کلیدی | موتورهای خطی سیم پیچ صوتی |
| ولتاژ | 12.6 ولت | فرکانس | 50 |
| وزن سیم پیچ | 40 گرم | سرعت | سرعت بالا |
توضیحات محصول
توضیحات محصول:
موتورهای خطی مستطیل با سرعت پاسخ سریع، بدون فرسایش تماس و دقت کنترل بالا به طور گسترده ای در سیستم محرک بازوهای رباتیک صنعتی استفاده می شوند.به خصوص برای ضربه های کوچک مناسب است، موقعیت های کنترل بسیار پویا و دقیق.
موتور خطی خطی مستطیل استفاده می کند ساختار هسته بدون آهن، بدون اثر cogging، با توانایی پاسخ دینامیکی بسیار بالا و دقت موقعیت گذاری زیر میکرو،مناسب برای وظایف کنترل دقیق حرکت در بازوهای رباتیکبه دلیل ساختار ساده آنها، موتورهای کویل صدا مستطیل می توانند به طور مستقیم در مفاصل، انتهای یا سیستم های زیر محور بازوهای رباتیک برای حرکت خطی یا تنظیم دقیق ادغام شوند.
موتورهای خطی مستطیل با سیم پیچ صدا، فشار را مستقیماً از طریق جریان تولید می کنند، بدون نیاز به ساختار انتقال میانگین،که می تواند پیچیدگی مکانیکی سیستم را به طور قابل توجهی کاهش دهد و ثبات و قابلیت اطمینان سیستم را بهبود بخشد..
موتورهای خطی مستطیل با کویل صدا برای هدایت ابزار نهایی مانند فک های گیرنده ، نوزل های اسپری ، سر های جوش ، و غیره در درایوهای اثر دهنده پای دست ربات استفاده می شود تا جابجایی با دقت بالا را به دست آورند ،تراز، توزیع یا تنظیم دقیق.
می تواند به طور دقیق محور Z را به سرعت بالا و پایین حرکت دهد. در وظایف نصب، انتخاب و قرار دادن، آزمایش و غیره،موتورهای کویل صدا مستطیل اغلب به عنوان واحدهای محور Z استفاده می شوند تا حرکت بالا و پایین با سرعت بالا را فراهم کنند، و با سیستم بینایی یا حسگر برای تکمیل عملیات موقعیت کار می کنند.
همراه با سنسورهای نیروی و گشتاور، موتورهای چرخ چرخ صدا مستطیل می توانند برای تحقق کنترل بازخورد نیروی در مونتاژ انعطاف پذیر و همکاری انسان-ماشین استفاده شوند.
با استفاده از ویژگی های پاسخ سریع موتور کویل صدا، بازوی رباتیک می تواند به طور فعال ارتعاش فرکانس بالا را جبران کند تا دقت و ثبات موقعیت را بهبود بخشد.
ویژگی ها:
موتور ریتم ریتم ریتم ریتم ریتم ریتم ریتم ریتم
وزن کم کویل محرک، زمان پاسخ کوتاه، فرکانس بالا، اصطکاک کم، بدون فرسایش، عمر طولانی؛ دقت بالا، شتاب بالا،مناسب برای کاربردهایی که نیاز به پاسخ دینامیکی بالایی دارند؛ آسان برای تحقق کنترل حلقه بسته و ادغام ساده؛ به ویژه مناسب برای کار های تحرک نقطه به نقطه با دقت بالا و سرعت بالا.
ضربه بلند، ضربه موثر 1mm-200mm.
فشار بالا، حداکثر فشار 1N-800N.
معمولاً در ساخت پلتفرم حرکت محور x-y استفاده می شود.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
کاربردها:
موتورهای خطی خطی مستطیل در مقایسه با همتایان سری استوانه ای آنها.موتور خطی خطی مستطیل صدا تولید می کند فشار کمتر اما دارای یک ضربه نسبتا طولانی با یک فشار 1000N و یک فاصله سفر دور از 250mm.
سری موتور خطی رکتونگولار ووس کویل برای تولید حرکت محور X-Y ایده آل است و عمدتاً به صنعت ابزار ماشین آلات میکرو جعبه نیمه هادی عرضه می شود.
کاربردهای اصلی موتورهای خطی خط مستطیل:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2صنعت ماشین آلات کوچک: سیستم تغذیه، میکرو سوراخ کردن، چاپ دقیق.
3صنعت اتوماسیون: تجهیزات لیزر، توزیع کنندگان، تجهیزات آزمایش، ماشین آلات نساجی
