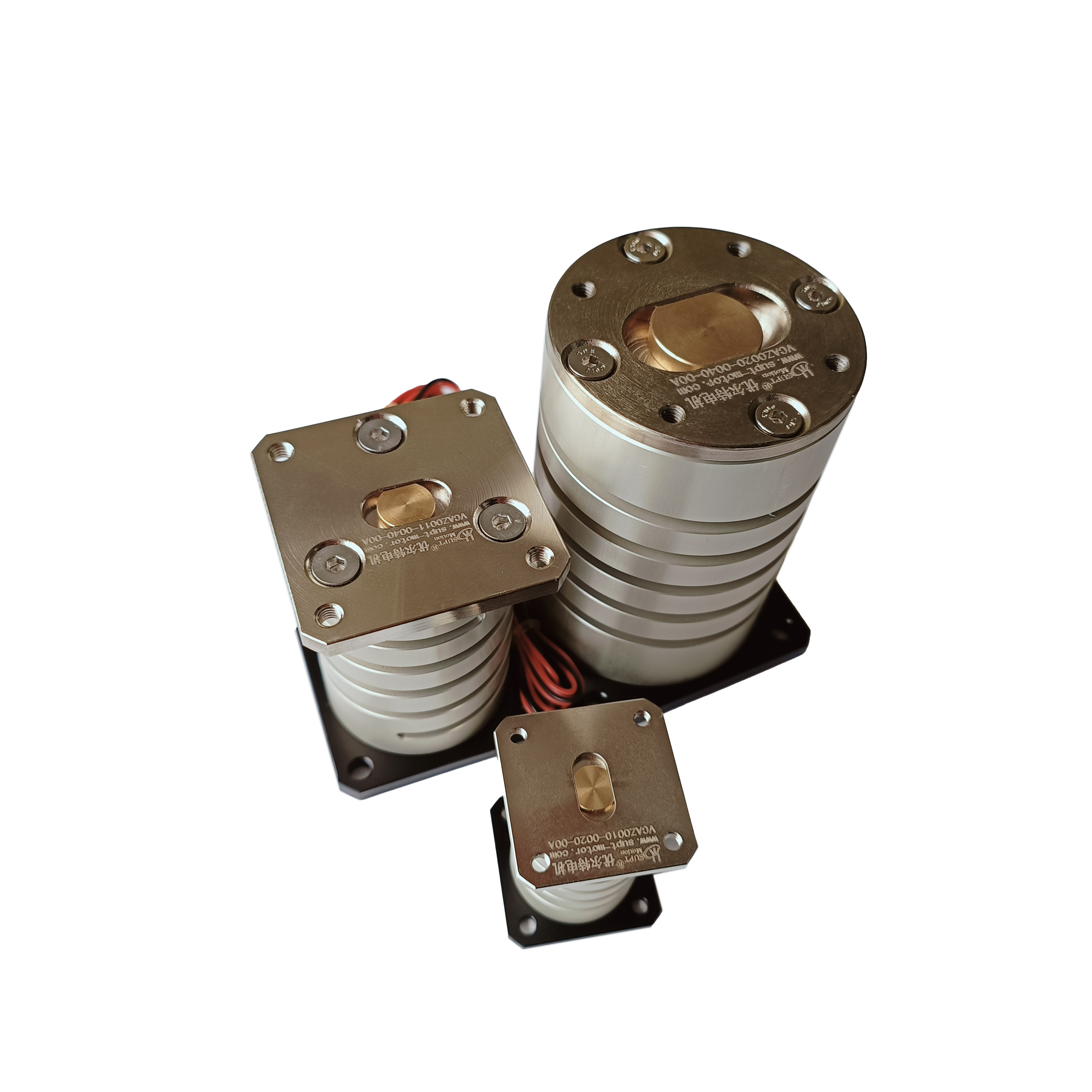

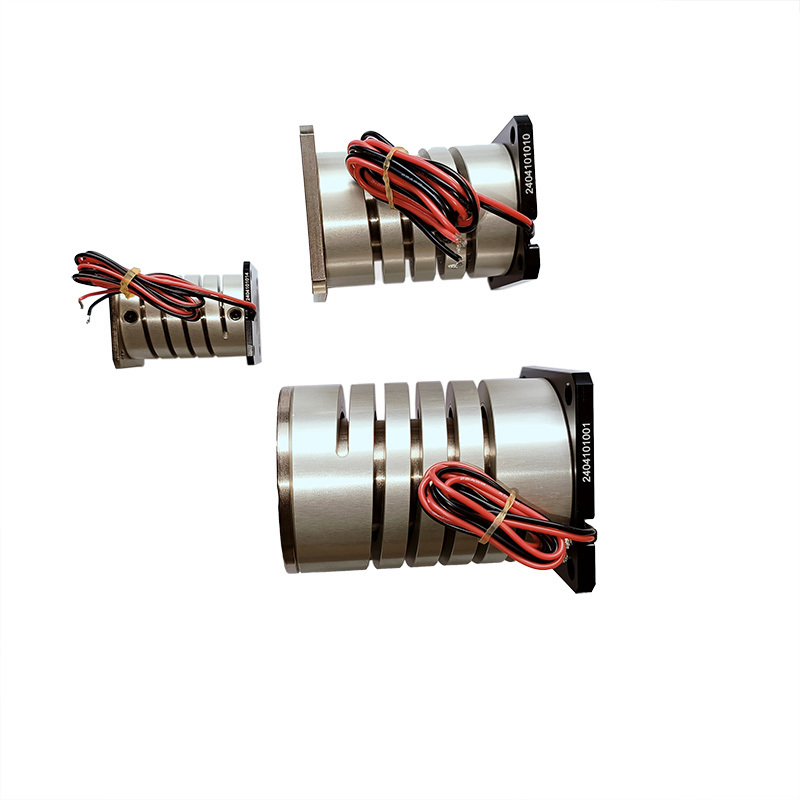

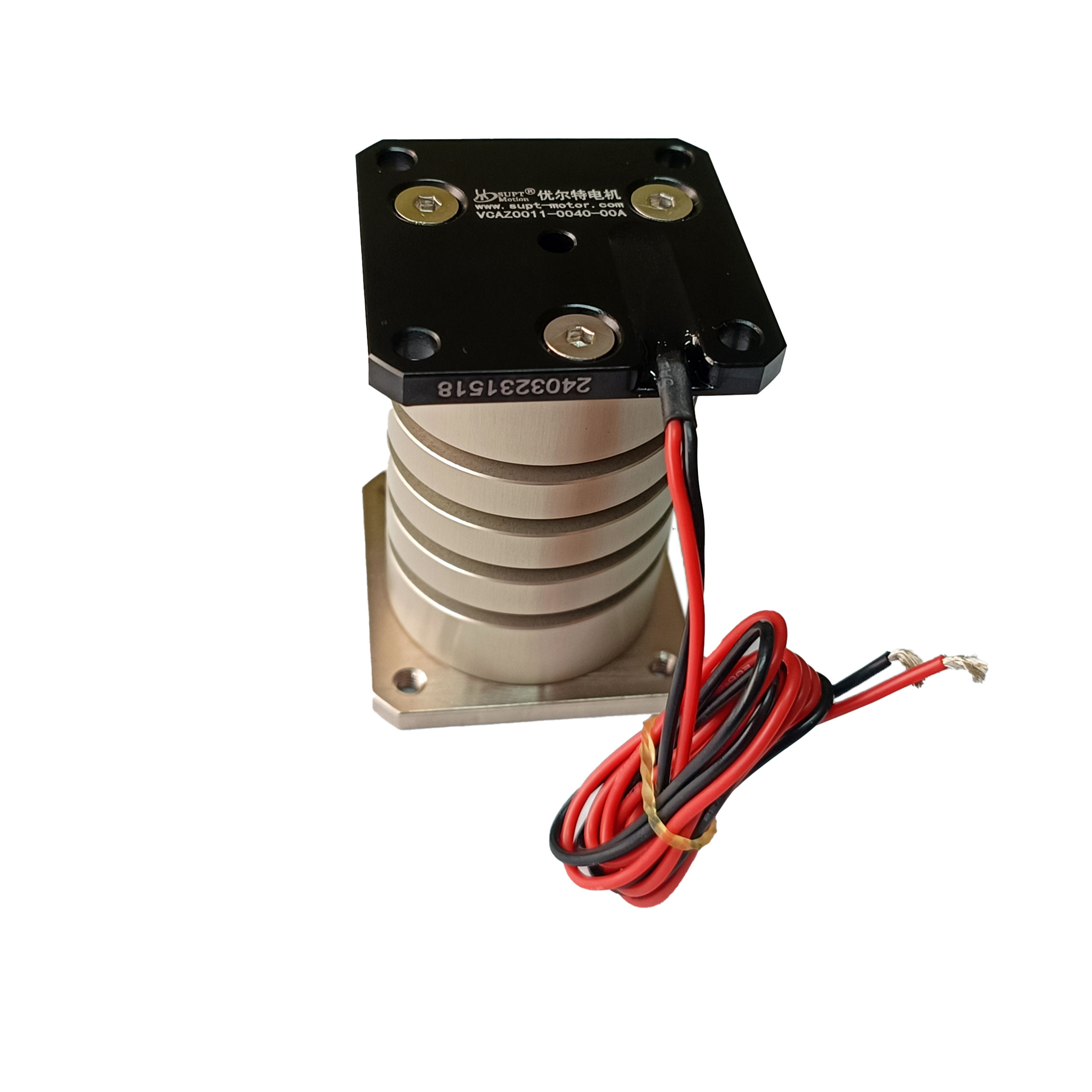

موتور صوتی با سرعت بالا و فشرده برای سیستمهای اتوماسیون دقیق
جزئیات محصول
| نوع موتور | موتورهای ویبره | نیروی اوج | 10.2N |
|---|---|---|---|
| مشخصات مدل | VCZA0010-0020-00A | شروع جریان | 1.6A |
| ولتاژ نامی | 14.8 ولت | قدرت @ Fp | 56.3 وات |
| سکته | 1.5 میلی متر | وزن محرک | 69 گرم |
| سرعت | بالا | نیروی مداوم | 2.2n |
| تایپ کنید | میکرو موتور | محافظت از ویژگی | کاملا محصور |
توضیحات محصول
توضیحات محصول:
SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation spaceتجهیزات مدرن اتوماسیون که در صنایع مانند تولید نیمه هادی، مونتاژ الکترونیک، تراز نوری،و بازرسی دقیق اغلب نیاز به موتورهای لرزش فشرده قادر به سرعت بالا و دقت بالا.
این موتور کمپکت لرزش صدای کویل پاسخ سریع پویا را ارائه می دهد.عملکرد شتاب استثنایی سیستم های اتوماسیون را قادر می سازد تا حرکات سریع شروع و توقف و تنظیم دقیق موقعیت را به دست آورند، که آن را انتخاب ایده آل برای کاربردهایی که زمان چرخه کوتاه و بهره وری تولید بالا را می طلبند، می سازد.
با طراحی ساختاری جمع و جور، موتور کویل صدای ارتعاش به طور یکپارچه در سیستم های موقعیت دهی کوچک، ماژول های رباتیک و سیستم های خودکار فشرده ادغام می شود.با وجود اثر انگشت کوچکی که دارد، این محرک چگالی نیروی بالایی را ارائه می دهد، و خروجی فشار قوی را برای کاربردهای حرکت با دقت بالا فراهم می کند.
ویژگی ها:
نوع: موتور ارتعاش، موتور سیم پیچ صدای دیسک ارتعاش انعطاف پذیر، موتور سیم پیچ صدای ارتعاش
1.طراحی محرک کویل صوتی فشرده
2.توانایی موقعیت گذاری با دقت بالا
3پاسخ سریع و شتاب بالا
4حرکت خطی حرکت مستقیم
5عمر طولانی و عملکرد قابل اعتماد
پارامترهای محصول:
ضربه: 1.5 میلی متر
نیروی مستمر: 2.2 N
نیروی اوج: 10.2 N
تکرار پذیری: ±0.5 μm
حداکثر سرعت: 1.8 متر در ثانیه
پاسخ فرکانسی: 250 هرتز
| شماره مدل | VCAZ0010-0020-00A | |||
| پارامترهای کویل | تحمل | نماد | ارزش | واحد |
| DCR | ±10% | R | 9.5 | Ω |
| ولتاژ اوج | ارزش استاندارد | Vp | 14.8 | V |
| حداکثر جریان | ارزش استاندارد | آی پی | 1.6 | A |
| ثابت نیروی | ±7.5٪ | KF | 2.7 | N/A |
| ثابت EMF عقب | ارزش استاندارد | KD | 2.7 | V/M/Sec |
| استحکام | ±30% | L | 0.37 | mH |
| پارامترهای محرک | نماد | ارزش | واحد | |
| نیروی اوج | Fp | 10.2 | N | |
| نیروی ایستادگی مستمر | Fc | 2.2 | N | |
| ثابت محرک | کا | 0.87 | N/W | |
| ثابت زمان الکتریکی | . | 0.04 | میلی ثانیه | |
| Pmax | Pp | 24 | W | |
| سکته مغزی | S | 1.5 | mm | |
| فضای خالی هر دو طرف کویل | CL | 0.8 | mm | |
| مقاومت حرارتی | ديگر | 20 | °C/W | |
| حداکثر دمای مجاز | Tmax | 150 | °C | |
| وزن کویل | WTc | 13 | g | |
| وزن فولاد مغناطیسی | WTE | 56 | g | |
| وزن محرک | WTa | 69 | g | |
کاربردها:
1سیستم های اتوماسیون دقیق
2مراحل موقعیت گذاری میکرو
3تجهیزات مونتاژ الکترونیک
4سیستم های بازرسی نیمه هادی
| کاربرد اصلی یک موتور کویل صوتی: | ||||||||||||
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. | ||||||||||||
| 2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک | ||||||||||||
| سیستم تزریق | ||||||||||||
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. | ||||||||||||
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. | ||||||||||||
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. | ||||||||||||
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. | ||||||||||||
| 7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری | ||||||||||||
| 8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
