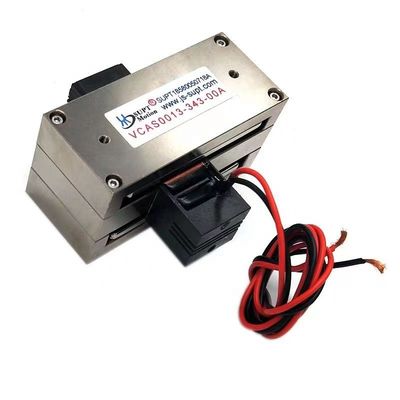

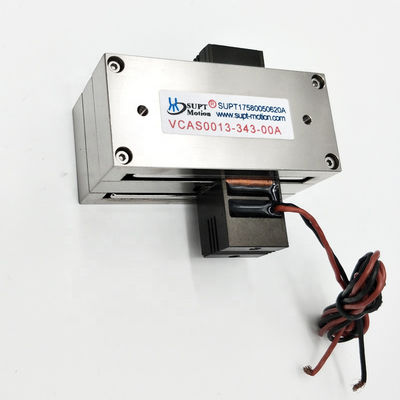

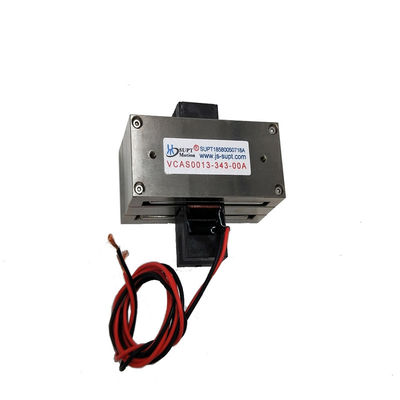

موتور خطی کویل صوتی مستطیلی 2.1N 50 میلی متری برای فوکوس نوری
جزئیات محصول
| محافظت از ویژگی | کاملا محصور | شماره مدل | VCAS0002-0498-00A |
|---|---|---|---|
| روش کنترل | الکترونیکی | سکته مغزی | 49.8 میلی متر |
| ساخت و ساز | آهنربای دائمی | نیروی اوج | 2.1N |
| اندازه | 72*42.6*33mm | کلمات کلیدی | موتورهای خطی سیم پیچ صوتی |
| ولتاژ | 11.3 ولت | وزن سیم پیچ | 15 گرم |
| سرعت | سرعت بالا (rpm) |
توضیحات محصول
توضیحات محصول:
VCAS0002-0498-00A SUPT MOTION یک موتور خطی سیم پیچ صوتی مستطیل شکل فشرده است که برای موقعیت یابی دقیق با ضربه کوتاه و کم رانش طراحی شده است. این محرک سیم پیچ متحرک حداکثر نیروی رانش 2.1 نیوتن و حرکت کل 50 میلی متر را ارائه می دهد و حرکت خطی صاف و بدون دندانه ای را ارائه می دهد. این برای فوکوس نوری، کنترل میکرو سوپاپ، و برنامه های موقعیت یابی XY با بار سبک ایده آل است. جرم متحرک کم آن (وزن سیم پیچ تنها 15 گرم) پاسخ دینامیکی بالا و مصرف انرژی کم را تضمین می کند. با حداکثر ولتاژ کاری 11.3 ولت، ادغام آن در سیستم های الکترونیکی حساس آسان است.
بر خلاف درایوهای پیچ یا تسمه سنتی، سری VCAS عکس العمل و سایش مکانیکی را از بین می برد و به طور قابل توجهی عمر مفید و تکرارپذیری موقعیت را بهبود می بخشد. طراحی مستطیل شکل آن به ویژه برای کاربردهای فضای محدود XY در بازرسی نیمه هادی یا ماژول های تراز لیزری مناسب است.
خواه در اتوماسیون آزمایشگاهی، ماژولهای فوکوس خودکار یا سیستمهای جداسازی لرزش فعال استفاده شود، موتور خطی سیم پیچ صوتی مستطیلی، قابلیت اطمینان مستقیم درایو را در یک فضای فشرده ارائه میکند.
ویژگی ها:
-
اوج نیرو: 2.1 نیوتن
-
نیروی پیوسته @25℃: 1.3 نیوتن
-
کل ضربه: 50 میلی متر
-
حداکثر ولتاژ: 11.3 ولت
-
ثابت EMF پشت: 1.3 V/m/s
-
وزن کویل: 15 گرم
-
ابعاد (L×W×H): 72×42.6×33 میلی متر
پارامترهای محصول:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
طول (میلی متر) |
عرض (میلی متر) |
ارتفاع (میلی متر) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0498-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAS0002-0498-00A | رانش اوج | 2.1N |
| رانش پیوسته (25 درجه سانتیگراد) | 1.3N | سکته کامل | 49.8 میلی متر |
| حداکثر ولتاژ | 11.3 ولت | ثابت Back-EMF | 1.3V/m/s |
| طول | 72 میلی متر | عرض | 42.6 میلی متر |
| ارتفاع | 33 میلی متر | وزن کویل | 15 گرم |
برنامه های کاربردی:
1. فوکوس خودکار، مکانیسم های زوم
2. کنترل شیر میکرو
3. تراز نیمه هادی
4. تعویض فیلتر نوری
5. مراحل XY بار نوری دقیق
| کاربرد اصلی موتور سیم پیچ صوتی: | ||||||||||
| 1. صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوشکاری، رباتیک. | ||||||||||
| 2. عملیات شیر در زمینه: نوع دریچه های اندازه گیری، سیستم های تست فشار، سیستم تزریق شیمی شیر پنوماتیک. | ||||||||||
| 3. صنعت ماشین میکرو: سیستم های خوراک، حفاری میکرو، مهر زنی دقیق. | ||||||||||
| 4. سیستم لرزش: میز تکان دادن، پلت فرم ارتعاش. | ||||||||||
| 5. زمینه پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی، تجهیزات تست. | ||||||||||
| 6. فن آوری هوانوردی: سیستم کنترل پرواز، سیستم بازخورد خلبان. | ||||||||||
| 7. زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین مینیاتوری پمپ خنک کننده کامپیوتر. | ||||||||||
| 8. صنعت اتوماسیون: تجهیزات لیزر، تلگراف، تجهیزات تست، ماشین آلات نساجی. |
