سروو خطی مستطیلی 10 میلی متری 6.1N برای انتخاب و قرار دادن سر
جزئیات محصول
| محافظت از ویژگی | کاملا محصور | شماره مدل | VCAS0006-0099-00A |
|---|---|---|---|
| روش کنترل | الکترونیکی | سکته مغزی | 10 میلی متر |
| ساخت و ساز | آهنربای دائمی | نیروی اوج | 6.1N |
| اندازه | 33.5×34.1×26.9 میلی متر | کلمات کلیدی | موتورهای خطی سیم پیچ صوتی |
| ولتاژ | 13.3 ولت | وزن سیم پیچ | 18.2 گرم |
| سرعت | سرعت بالا (rpm) |
توضیحات محصول
توضیحات محصول:
VCAS0006-0099-00A یک موتور 10mm-stroke مستطیل صدا است که به یک تعادل عالی بین فشار و ضربه می رسد. با یک فشار حداکثر 6.1 N و یک فشار مداوم 3.2 N،اين موتور خطي مستطيل صداي کويل براي سر هاي انتخاب و جايگزيني مناسب استسیستم های طبقه بندی سریع و حمل قطعات کوچک.
با اندازه گیری فقط 33.5 میلی متر، این موتور خطی مستطیل صدا می تواند در ماشین های مونتاژ چند سر فشرده نصب شود.2g جرم کویل متحرک تضمین شتاب بالا در طول حرکت کوتاهولتاژ حداکثر 13.7 ولت الکترونیک محرک را ساده می کند، در حالی که EMF 4.6 ولت / متر / ثانیه کنترل سرعت قابل پیش بینی را فراهم می کند.
برخلاف موتورهای چرخشی که از مکانیسم های کام یا لینک استفاده می کنند ، سری VCAS فشار خطی مستقیم تولید می کند ، پیچیدگی مکانیکی را کاهش می دهد و نقاط شکست را به حداقل می رساند.طراحی مستطیل آن به طور خاص برای مراحل XY طراحی شده است، جایی که به حداقل رساندن ارتفاع بسیار مهم است اما محرک های طولانی تر از سیلندر مورد نیاز است.
در زمینه مونتاژ الکترونیک، دستگاه های سطح نصب (SMD) به حرکت عمودی نیاز دارند که هم آرام و هم سریع باشد.این محرک می تواند به عنوان یک Z-محور بلند کننده یا یک نوسول تغییر استفاده می شوداز آنجا که موتورهای کویل صدا هیچ اصطکاک یا واکنش منفی ندارند، تکرار قابلیت قرار دادن قطعات به طور قابل توجهی بهبود می یابد.
ویژگی ها:
-
قدرت اوج:6.1 N
-
نیروی مستمر @25°C: 3.2N
-
کل ضربه: 10 میلی متر
-
حداکثر ولتاژ: 13.3 ولت
-
ثابت EMF عقب: 4.6 V/m/s
-
وزن کویل: 18.2 گرم
-
ابعاد (L × W × H):33.5×34.1×26.9 میلی متر
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

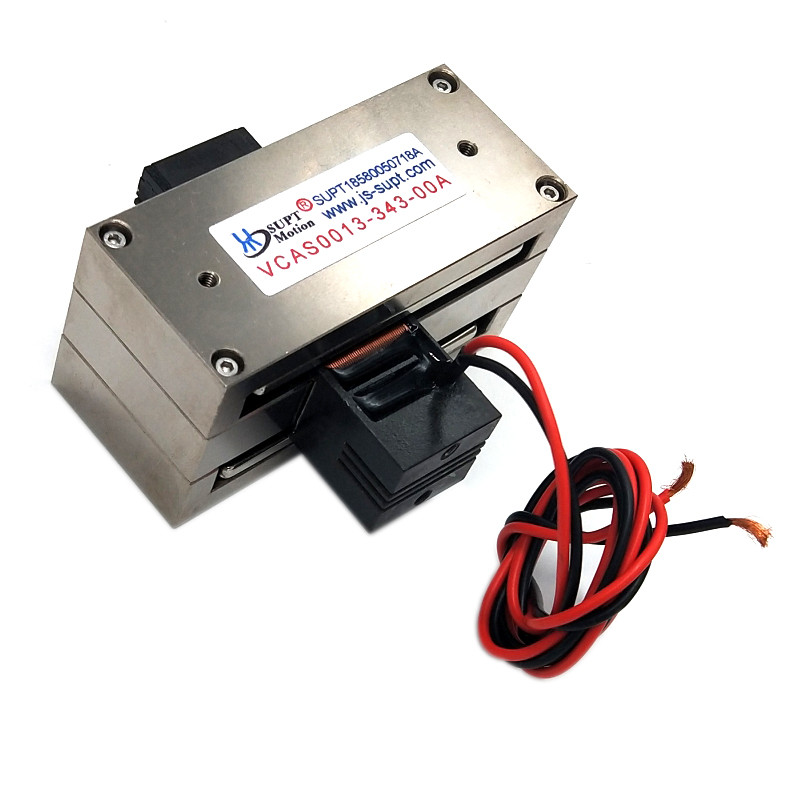

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0006-0099-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAS0006-0099-00A | حداکثر فشار | 6.1N |
| فشار مستمر (25 درجه سانتیگراد) | 3.2N | کل ضربه | 10 میلی متر |
| حداکثر ولتاژ | 13.7 ولت | ثابت EMF عقب | 4.6V/m/s |
| طول | 33.5 میلی متر | عرض | ۳۴ میلی متر |
| ارتفاع | 26.9mm | وزن کویل | 18.2g |
کاربردها:
1دستگاه های حرکت دهنده نوزل
2ماژول های مرتب سازی سریع
3. انتقال بخش کوچکی
4. قرار دادن سوزن
5.فعال کردن سنجه آزمون
| کاربرد اصلی یک موتور کویل صوتی: | ||||||||||
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. | ||||||||||
| 2- کار با شیر در زمینه: شیرهای اندازه گیری نوع، سیستم های آزمایش فشار، سیستم تزریق شیمی دریچه های پنوماتیک. | ||||||||||
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. | ||||||||||
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. | ||||||||||
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. | ||||||||||
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. | ||||||||||
| 7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری | ||||||||||
| 8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
