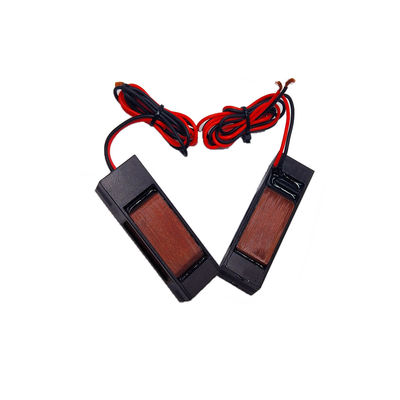

موتور خطی مستطیل با قدرت بالا برای ماشین آلات
جزئیات محصول
| محافظت از ویژگی | کاملا محصور | شماره مدل | VCAS0065-1000-00A |
|---|---|---|---|
| روش کنترل | الکترونیکی | سکته مغزی | 100 میلی متر |
| ساخت و ساز | آهنربای دائمی | نیروی اوج | 65N |
| اندازه | 170×59.6×81.9 میلی متر | کلمات کلیدی | موتورهای خطی سیم پیچ صوتی |
| ولتاژ | 28.7 ولت | وزن سیم پیچ | 135 گرم |
| سرعت | سرعت بالا (rpm) | ||
| برجسته کردن | موتور خطی با حداکثر نیروی 65N,دستگاه خطی 100 میلی متری,موتور خطی مستطیل با قدرت بالا |
||
توضیحات محصول
توضیحات محصول:
VCAS0065-1000-00A یک موتور چرخ صدا مستطیل با فشار بالا با فشار حداکثر 65 N، فشار مداوم 22.4 N و یک ضربه طولانی 100 میلی متر است.این محصول به طور خاص برای ماشین های کوچک طراحی شده است.، اسپندل های تراش دقیق و سیستم های موقعیت گذاری سنگین که نیاز به سفتی بالا و محرک مستقیم دارند.
این موتور خطی مستطیل ولتاژ صدا در حداکثر ولتاژ 28.7 و دارای ثابت EMF 9.7 V / m / s کار می کند. ولتاژ حرکت 135g وزن و ابعاد کلی 170 × 59.6 × 81.با وجود عملکرد قدرتمند آن، ساختار مستطیل آن اجازه می دهد تا در سیستم های XY نوع گانتری یا پل بدون ایجاد ارتفاع نصب بیش از حد ادغام شود.
میکرو ماشین های سنتی به پیچ های توپ متکی هستند، اما واکنش و فرسایش دقیقیت سطح میکرو را محدود می کند. VCAS0065-1000-00A موتورهای چرخشی و پیچ ها را با فشار خطی مستقیم جایگزین می کند.دستیابی به پهنای باند بالاتر و صفر واکنش. ضربه 100 میلی متر برای برآورده کردن نیازهای فرش، حکاکی یا اسکن بازرسی قطعات کوچک کافی است.
در تجهیزات نیمه هادی پشت خط (BEOL) ، مانند ماشین های اتصال یا ایستگاه های تراش ، فشار 65N برای برش نور یا آزمایش سنج کافی است در حالی که عملکرد بدون مشکل را حفظ می کند.۲۲.4N فشار مستمر اجازه می دهد تا کار مداوم بدون گرم شدن بیش از حد زمانی که مجهز به تبعید گرما مناسب است.
در کاربردهای خنک کننده ارتعاش فعال برای تجهیزات سنگین، این موتور چرخ چرخ صدا مستطیل باعث ایجاد فشار مقابله ای برای جبران اختلالات فرکانس پایین می شود.در شبیه سازی های مکانیکی دقیق، رابطه خطی جریان و فشار فرآیند کنترل را ساده می کند.
ویژگی ها:
-
نیروی اوج: 65 N
-
نیروی مستمر @25°C: 22.4N
-
کل حرکت: 100 میلی متر
-
حداکثر ولتاژ: 28.7 ولت
-
ثابت EMF عقب:9.7 V/m/s
-
وزن کویل: 135g
-
ابعاد (L × W × H):170×59.6×81.9 میلی متر
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

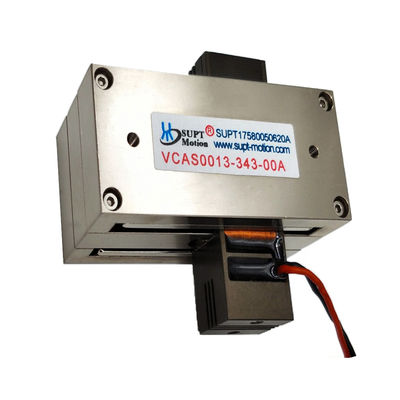

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0065-0100-00A:
| پارامتر | ارزش | پارامتر | ارزش |
| مدل | VCAS0065-0100-00A | حداکثر فشار | 65N |
| فشار مستمر (25 درجه سانتیگراد) | 22.4N | کل ضربه | 100 میلی متر |
| حداکثر ولتاژ | 28.7 ولت | ثابت EMF عقب | 9.7V/m/s |
| طول | 170 میلی متر | عرض | 59.6 میلی متر |
| ارتفاع | 81.9mm | وزن کویل | 135 گرم |
کاربردها:
1مراحل فرش / حکاکی کوچک
2.سيمکاندکتور باندر Z- محور
3شبیه سازی دقیق نیروی
4. فعال فشار سنگین لرزش لغو
5اسکن با قدرت بالا
| کاربرد اصلی یک موتور کویل صوتی: | ||||||||||
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. | ||||||||||
| 2- کار با شیر در زمینه: شیرهای اندازه گیری نوع، سیستم های آزمایش فشار، سیستم تزریق شیمی دریچه های پنوماتیک. | ||||||||||
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. | ||||||||||
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. | ||||||||||
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. | ||||||||||
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. | ||||||||||
| 7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری | ||||||||||
| 8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
