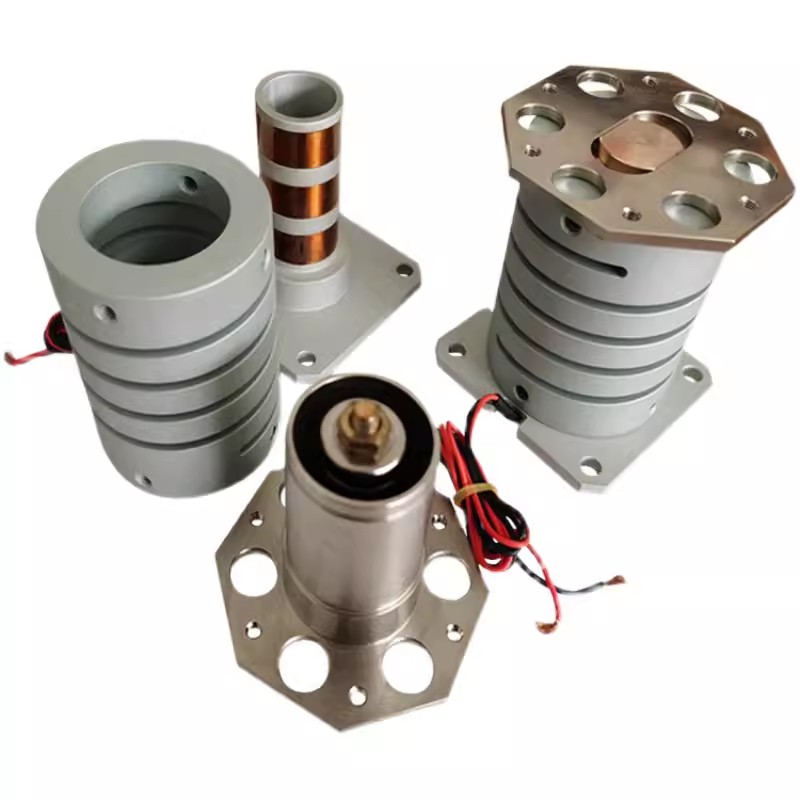

سیستم‌های انتقال مواد سفارشی‌شده توسط فیدرهای ارتعاشی موتور سیم پیچ صدا
| محل منبع | جیانگ سو، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001-2000 |
| شماره مدل | VCAZ0010-0020-00A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 60-200 / Piece |
| جزئیات بسته بندی | کارتن صادراتی با محافظ فوم ضد الکتریسیته ساکن |
| زمان تحویل | 3-5 روز کاری برای نمونه ها، 15-25 روز برای فله |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| گشتاور اوج | 4.2 نیوتن متر | نوع موتور | موتور کویل صوتی ویبره |
|---|---|---|---|
| BACK EMF CONSTANT | 2.7 V/m/s | حداکثر ولتاژ | 14.8 V |
| وزن کویل | 13 گرم | عمر سرویس | 10،000 ساعت |
| سکته مغزی | 1.5 میلی متر | گشتاور پیوسته در 25 درجه سانتیگراد | 2.2 نیوتن متر |
| مواد | آلیاژ آلومینیوم | مدل محصول | VCAZ0010-0020-00A |
توضیحات محصول
بررسی اجمالی محصول

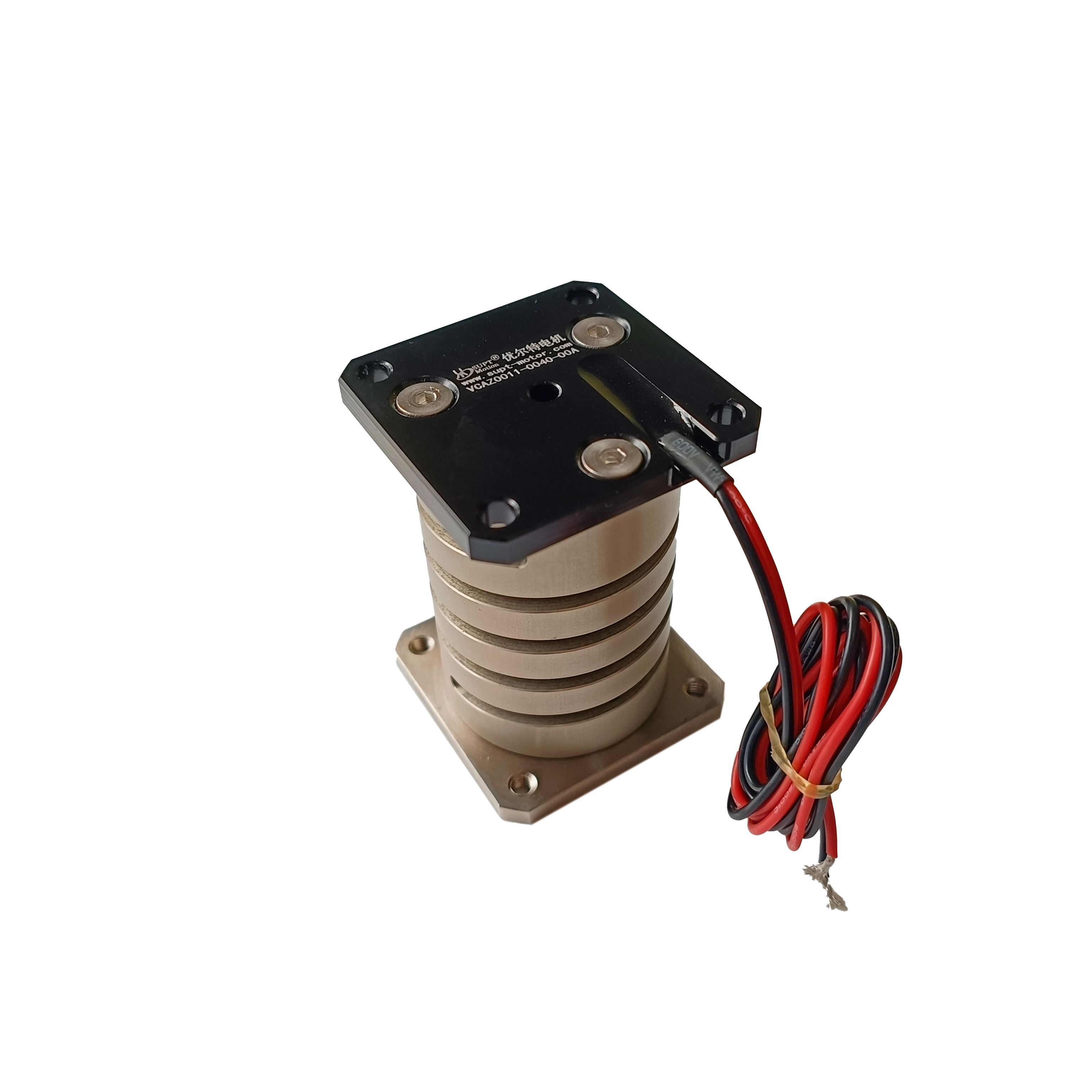

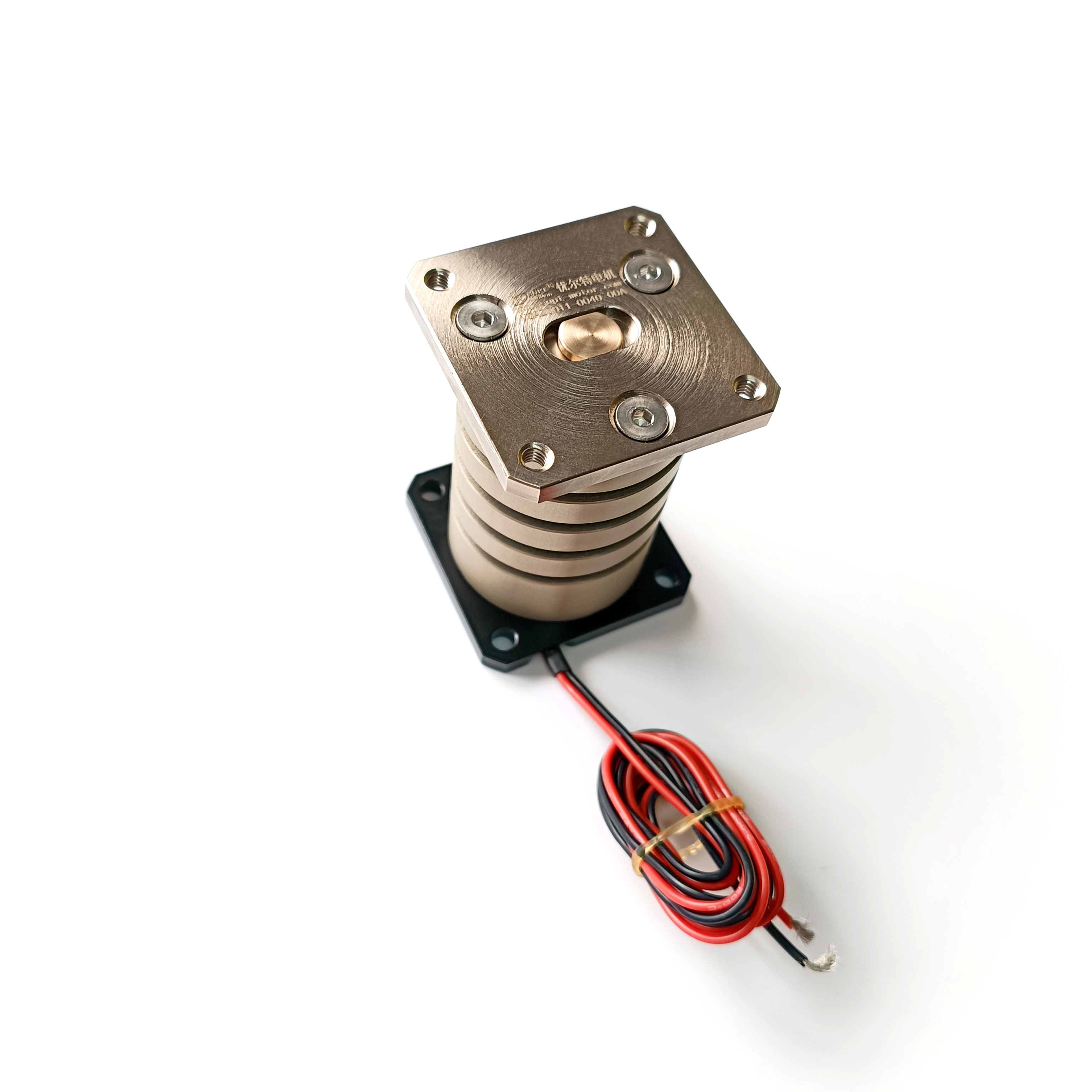

موتور کویل صوتی ارتعاشی انعطاف پذیر SUPT MOTION (سری VCAZ) واحد قدرت هسته ای است که به طور خاص برای فیدرهای ارتعاشی انعطاف پذیر طراحی شده است.
فنرها و موتورها که در مقادیر زیاد با استفاده از مواد با استحکام و پایداری بالا تولید می شوند، برای اطمینان از پایداری و ثبات محصول، 100% اندازه گیری و آزمایش می شوند.
موتور سیم پیچ صدا از طریق حرکت خطی با فرکانس بالا در هر دو جهت عمودی، قطعات کار را به حرکت در جهات مختلف در سینی فیدر هدایت می کند و امکان انتقال و جهت گیری صاف مواد را فراهم می کند.
در مقایسه با فیدرهای ارتعاشی الکترومغناطیسی سنتی، راه حل محرک موتور سیم پیچ صوتی مزایای زیر را ارائه می دهد: تنظیم قابل برنامه ریزی فرکانس و دامنه، امکان سازگاری با مواد مختلف بدون جایگزینی اجزای مکانیکی. پاسخ شروع-ایست در سطح میلی ثانیه، امکان کنترل دقیق قطعات جداگانه را فراهم می کند. و حرکت صاف بدون ضربه مکانیکی، آن را در برابر مواد شکننده ملایم تر می کند. موتورهای سیم پیچ صوتی ارتعاشی انعطاف پذیر به طور گسترده در خطوط مونتاژ خودکار در سراسر صنایع مانند قطعات الکترونیکی، سخت افزار دقیق و مواد مصرفی پزشکی استفاده می شود.
مزایای محصول
پارامترهای قابل برنامه ریزی: فرکانس، دامنه و شکل موج در زمان واقعی قابل تنظیم هستند
پاسخ سریع: شروع/توقف سطح میلی ثانیه برای کنترل دقیق مواد
حرکت صاف: عملکرد بدون ضربه از اجزای آسیب پذیر محافظت می کند
تغذیه چند جهته: در صورت ترکیب با سیستم های چند محوره، انتقال همه جهته را فعال می کند
100% بازرسی کامل: تست 100% فنرها و موتورها
موتورهای سیم پیچ صوتی کاسه ارتعاشی، فیدرهای ارتعاشی انعطاف پذیر، موتورهای جابجایی مواد، محرک های ارتعاشی فرکانس بالا، درایوهای کاسه ارتعاشی انعطاف پذیر
مشخصات
| پارامتر | ارزش معمولی |
| محدوده رانش | سفارشی |
| محدوده سکته مغزی | سفارشی |
| ولتاژ عملیاتی | 14.8 ولت DC |
| فرکانس پاسخگویی | قابل تنظیم |
| تنظیم دامنه | تحت کنترل برنامه |
| عمر خدمات | ≥100 میلیون چرخه |
| شماره مدل | VCAZ0010-0020-00A | |||
| پارامترهای کویل | تحمل | نماد | ارزش | واحد |
| DCR | ± 10% | آر | 9.5 | Ω |
| اوج ولتاژ | ارزش استاندارد | Vp | 14.8 | V |
| حداکثر جریان | ارزش استاندارد | IP | 1.6 | الف |
| نیروی ثابت | 7.5% ± | KF | 2.7 | N/A |
| EMF پشت ثابت | ارزش استاندارد | KD | 2.7 | V/M/Sec |
| اندوکتانس | 30% ± | L | 0.37 | mH |
| پارامترهای محرک | نماد | ارزش | واحد | |
| اوج نیرو | Fp | 4.2 | ن | |
| نیروی استال مداوم | Fc | 2.2 | ن | |
| ثابت محرک | کا | 0.87 | N//W | |
| ثابت زمانی الکتریکی | Te | 0.04 | میلی ثانیه | |
| Pmax | صص | 24 | دبلیو | |
| سکته | اس | 1.5 | میلی متر | |
| پاکسازی هر طرف سیم پیچ | CL | 0.8 | میلی متر | |
| مقاومت حرارتی | دیگر | 20 | ℃/W | |
| حداکثر دمای سکه مجاز | Tmax | 150 | ℃ | |
| وزن سیم پیچ | WTc | 13 | g | |
| وزن فولاد آهنربایی | WTE | 56 | g | |
| وزن محرک | WTa | 69 | g | |
کاربرد
تغذیه ارتعاشی انعطاف پذیر برای قطعات الکترونیکی
مرتب سازی جهت قطعات فلزی دقیق
مونتاژ و تغذیه خودکار مواد مصرفی پزشکی
تغذیه چند جهته قطعات با شکل نامنظم
سیستم های نوار نقاله برای مواد با دسته های کوچک و با تنوع بالا
اطلاعات سفارشی سازی:
این محصول از سفارشی‌سازی پارامترهای رانش، ضربه و دامنه برای تطبیق با مواد مختلف و سرعت تغذیه مورد نیاز پشتیبانی می‌کند.
