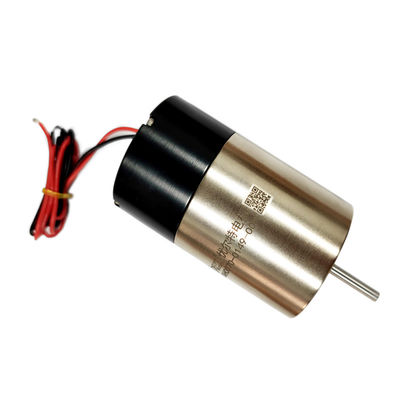

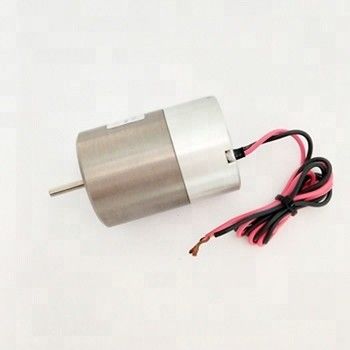

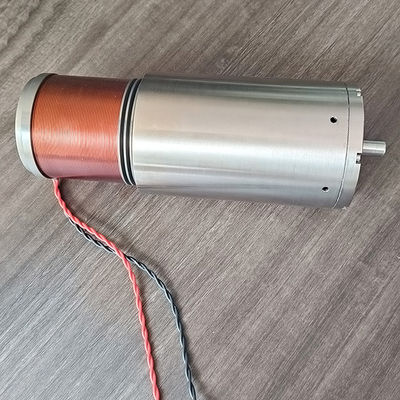

حساسیت بالا به طور کامل در خانه صدا کویل اکتور وزن سبک VCM صدا کویل موتور
جزئیات محصول
| وزن | نور | طول عمر | 100 میلیون بار |
|---|---|---|---|
| شماره دسته | YET-YQDJ64 | ولتاژ | 42.7 ولت |
| سکته | 12 میلی متر | طول | 109 میلی متر |
| برجسته کردن | محرک کویل صدا با حساسیت بالا,موتور پیچ صدا با حساسیت بالا VCM,VCM موتور کویل صدای سبک وزن |
||
توضیحات محصول
وزن سبک خروجی نوع سیم پیچ موتور با حساسیت بالا شتاب بالا
توضیحات محصول:
موتور سیم پیچ صدای شفت خروجی یک موتور حرکت خطی است که بر اساس برهمکنش بین نیروی لورنتس و القای الکترومغناطیسی طراحی شده است. اصل طراحی یک موتور سیم پیچ صوتی از نوع شفت خروجی به شرح زیر است:
1. سیم پیچ و میدان مغناطیسی: موتور سیم پیچ صوتی نوع شفت خروجی از یک میدان مغناطیسی ثابت و یک سیم پیچ متحرک تشکیل شده است. یک میدان مغناطیسی ثابت معمولاً توسط یک آهنربای دائمی یا آهنربای الکتریکی ایجاد می شود، در حالی که یک سیم پیچ سیم پیچی است که به دور یک جزء متحرک پیچیده شده است.
2. نیروی لورنتس: هنگامی که جریان از طریق یک سیم پیچ انرژی می گیرد، یک میدان مغناطیسی در داخل سیم پیچ ایجاد می کند که با یک میدان مغناطیسی ثابت تعامل دارد. بر اساس قانون نیروی لورنتس، جریان الکتریکی در یک میدان مغناطیسی تحت نیرویی قرار می گیرد که باعث حرکت سیم پیچ می شود. جهت حرکت سیم پیچ با جهت جریان، میدان مغناطیسی و موقعیت خود سیم پیچ مرتبط است.
3. رسانایی حرکت: سیم پیچ از طریق یک ساختار مکانیکی به اجزای متحرک مورد نیاز مانند پیستون، شیر، سکو و غیره متصل می شود، اثر نیروی لورنتس باعث می شود سیم پیچ در یک خط مستقیم حرکت کند که به نوبه خود باعث می شود که اجزای متحرک متصل شونده حرکت کنند.
4. حرکت دو طرفه: موتور سیم پیچ صوتی نوع شفت خروجی می تواند به حرکت دو طرفه دست یابد، یعنی جهت حرکت سیم پیچ را می توان با کنترل جهت جریان کنترل کرد. این به موتور اجازه می دهد تا در یک محور به جلو و عقب حرکت کند و به موقعیت و کنترل دقیق دست یابد.
5. کنترل حلقه بسته: به منظور دستیابی به دقت بالاتر، سنسورهایی را می توان در موتور نصب کرد تا موقعیت سیم پیچ را در زمان واقعی نظارت کند. این اطلاعات بازخورد را می توان در سیستم های کنترل حلقه بسته استفاده کرد تا موتور را قادر سازد تا بر اساس موقعیت واقعی تنظیم شود و در نتیجه به کنترل حرکت دقیق تری دست یابد.
ویژگی ها:
- نام محصول: محرک سیم پیچ صوتی کاملاً محفظه
- دقت موقعیت یابی: ± 0.1 میلی متر
- وزن: نور
- طول سکته مغزی: 12 میلی متر
- سر و صدا: کم
- قطعنامه: بالا
- ولتاژ: 42.7 ولت
پارامترهای فنی:
| نام محصول | محرک سیم پیچ صوتی کاملاً بسته |
|---|---|
| دقت موقعیت یابی | ± 0.1 میلی متر |
| مواد | آلیاژ آلومینیوم |
| دمای عملیاتی | -20℃~+80℃ |
| ولتاژ | 42.7 ولت |
| سطح نویز | ≤50dB |
| وزن | نور |
| سرعت رتبه بندی شده | 100 هرتز (RPM) |
| طول سکته مغزی | 12 میلی متر |
| سیم سرب | 109 میلی متر |
| مدل محصول | اوج نیروی (N) |
نیروی پیوسته در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
قطر استاتور (میلی متر) | طول (میلی متر) |
نخ انتهای شفت (میلی متر) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 (داخلی) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (خارجی) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (خارجی) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (خارجی) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (داخلی) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (داخلی) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
برنامه های کاربردی:
این محرک صدای کویل کاملاً داخلی راه حل مناسبی برای کاربردهای دقیق و دقیق است که به یک راه حل کوچک، با کارایی بالا و سبک نیاز دارند. مدل سری VCAH است، این محرک با سطح حفاظتی بالایی طراحی شده است. شفت حرکتی داخلی موتور سیم پیچ صدای بیرون شافت و بلبرینگ خطی دقیق. شفت متحرک از مواد با کیفیت بالا با وزن سبک، استحکام بالا و مقاومت در برابر سایش ساخته شده است. موتور سیم پیچ صوتی با شفت حرکتی داخلی و یاتاقان خطی دقیق. شفت اسپرت از مواد با استحکام بالا و مقاوم در برابر سایش ساخته شده است. دارای ویژگی های وزن سبک، زمان پاسخ کوتاه، فرکانس بالا، شتاب بالا و دقت بالا است. این به طور گسترده ای در زمینه کنترل جریان شیر تست دقیق نیمه هادی استفاده می شود، همچنین به طور گسترده در نیمه هادی ها، آزمایش و تشخیص دقیق، زمینه های کنترل جریان شیر، طراحی مدولار قابل پردازش و سفارشی سازی است.
