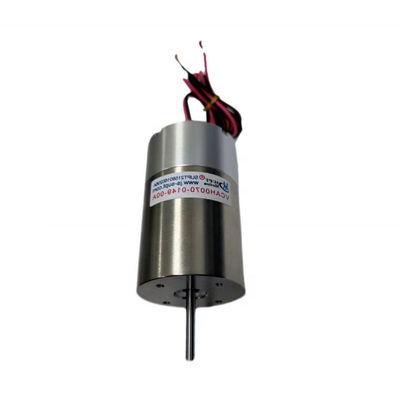

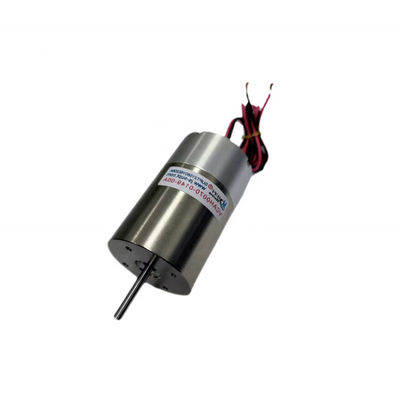

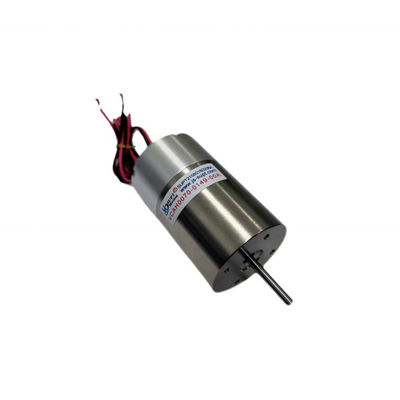

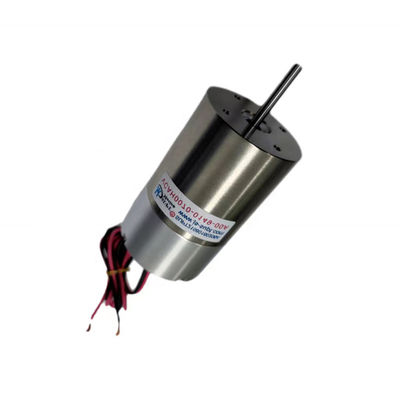

موتور ماکرو مگنت دائمی موتور خطی ساختگی در شیفت صدا برای صنعت نیمه هادی
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VCAH0070-0149-00A |
| مقدار حداقل تعداد سفارش | 2 عدد |
| قیمت | $180.00/pieces >=2 pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن و جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور کویل صوتی 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، ربات، ونتیلاتور پزشکی، میکروسکوپ، آندوسکوپ، اپتیک |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 4A | کارایی | IE 1 |
| اوج نیروی (N) | 70 | حداکثر سفر (میلی متر) | 14.9 |
| موتور سیم پیچ صدا (V) | 26.9 | روتور وزن (کیلوگرم) | 79 |
| قطر استاتور (mm) | 43 | نیروی پیوسته (N) | 27.3 |
| بندر | موتور کویل صوتی شانگهای | ||
| برجسته کردن | موتور ماکرو مگنت دائمی VCM,موتور VCM عمودی صدا,موتور کویل صدا برای پمپ دیافراگم کوچک,VCM Vertical Voice Coil Motor,Voice Coil Motor For Small Diaphragm Pump |
||
توضیحات محصول
موتور کویل صوتی جهت عمودی میکرو مغناطیسی برای پمپ دیافراگم کوچک
توضیحات محصول
مدل VCAH0070-0149-00A موتور کویل صدا با محور حرکت ساخته شده و حامل خطی دقیق. محور متحرک از مواد با کیفیت بالا با وزن سبک ساخته شده است،سفتی بالا و مقاومت در برابر فرسایشاین دستگاه با وزن سبک، حجم کوچک، زمان پاسخ کوتاه، فرکانس بالا، دقت بالا، شتاب بالا، عمر طولانی و غیره مشخص می شود. . ارائه می دهد یک محرک کویل صوتی کاملاً بسته شده با یک محرک کویل صوتی کاملاً محافظت شده که عملکرد برتر را ارائه می دهد و به طور کامل در سطح کم سر و صدا بسته شده است.از آلیاژ آلومینیوم ساخته شده، یک محرک کامل برای ارائه دوام و عمر عالی.
محرک خطی در محور صدا (VCM) دارای طیف گسترده ای از کاربردهای صنعت نیمه هادی است ، عمدتاً در زمینه های زیر:
سیستم های لیتوگرافی:
لیتوگرافی یک قطعه کلیدی از تجهیزات در فرآیند تولید نیمه هادی است که برای انتقال الگوهای مدار به وافرهای سیلیکون استفاده می شود.فرآیند لیتوگرافی نیاز به دقت و واکنش سریع داردموتورهای خطی در حال ساخت در محور صدا مناسب برای استفاده در سیستم های تراز و اسکن برای ماشین های لیتوگرافی به دلیل شتاب بالای خود هستند.کنترل دقیق موقعیت و حرکت بدون پوشیدن.
دستکاری وافره:
در هنگام دستکاری وافرها، وافرها باید با دقت و سرعت حرکت کنند. موتورهای کویل صوتی حرکت خطی بدون اصطکاک را فراهم می کنند تا موقعیت دقیق وافرها را در هنگام دستکاری تضمین کنند.اين براي انتقال، قرار دادن و بارگذاری وافرهایی برای بهبود بهره وری و بهره وری.
ایستگاه های کاوشگر:
ایستگاه های پروب برای قرار دادن دقیق پروب ها در مکان های خاص روی یک وفر برای آزمایش ویژگی های الکتریکی آن در طول آزمایش نیمه هادی استفاده می شود.دقت بالا و پاسخگویی موتورهای کویل صدا آنها را به طور ایده آل برای حرکات کوچک و نیازهای موقعیت دقیق ایستگاه های کاوشگر مناسب می کند.
تجهیزات بسته بندی:
در فرآیند بسته بندی نیمه هادی، تراشه ها باید به دقت نصب و متصل شوند. موتورهای کویل صدا می توانند نقش کلیدی در کنترل دقیق و پاسخ سریع سر نصب داشته باشند.بنابراین افزایش سرعت و دقت فرآیند بسته بندی.
سیستم های خودکار تراز:
فرآیند تراز در تولید نیمه هادی نیاز به درجه بالایی از دقت دارد تا اطمینان حاصل شود که الگوهای مدار هر لایه به درستی انباشته شده اند.ویژگی های موقعیت دقیق موتورهای کویل صوتی آنها را برای استفاده در سیستم های تراز خودکار ایده آل می کند، که امکان دقت تراز در سطح نانومتر را فراهم می کند.
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
قطر استاتور (ملی متر) | طول (ملی متر) |
رشته ی انتهای گره (ملی متر) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 ((داخلی) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 ((خارج) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 ((خارج) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 ((خارج) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ¥3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 ((داخلی) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 ((داخلی) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ¥10 |
کاربردها:
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
|
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک سیستم تزریق |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
| 8صنعت اتوماسیون: تجهیزات لیزر,دستگاه پخش کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
بسته بندی و حمل
اطلاعات شرکت
گواهینامه
سوالات عمومی
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
