کارت کنترل راننده موتور خطی COPLEY راننده بدون برس برای پاسخ بالا و شتاب بالا
| محل منبع | سوژو چین |
|---|---|
| نام تجاری | COPELY |
| گواهی | ISO9001 |
| شماره مدل | پانل XTL |
| مقدار حداقل تعداد سفارش | ≥1 عدد |
| قیمت | $130-$175 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | قابل مذاکره |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| مشخصات | XTL-230-18 | وزن | 35 گرم |
|---|---|---|---|
| ابعاد کلی | 200*400*602 میلی متر | صفت | شتاب بالا |
| ولتاژ | 220 ولت | مقدار | 9898 |
| قدرت | 36 وات | ||
| برجسته کردن | کنترل کننده موتور سرو با پاسخ بالا 36W,کنترل کننده موتور سرو COPLEY,کارت کنترل راننده موتور خطی 36W,Servo Motor Controller COPLEY,Linear Motor Driver Control Card 36W |
||
توضیحات محصول

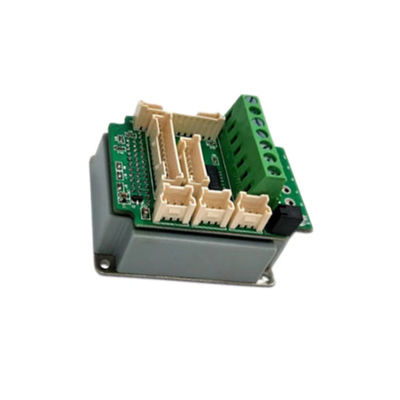

کارت کنترل راننده موتور خطی COPLEY راننده بدون برس برای پاسخ بالا و شتاب بالا
توضیحات محصول:
درایور بدون برس COPLEY یک درایور موتور با عملکرد بالا است که به طور خاص برای اتوماسیون صنعتی، رباتیک، تجهیزات پزشکی و سایر برنامه های کنترل دقیق طراحی شده است.راننده بدون برس از تکنولوژی پیشرفته کنترل موتور بدون برس استفاده می کند، که می تواند کنترل حرکتی کارآمد، دقیق و قابل اعتماد را فراهم کند.
رانندگان بدون برس COPLEY دارای چندین ویژگی برتر هستند.که کنترل دقیق حرکت را امکان پذیر می کند و برای کاربردهایی که نیاز به دقت بالا دارند مناسب استدوم، درایوهای بدون برس تبدیل انرژی کارآمد دارند، مصرف انرژی را کاهش می دهند،و بهبود بهره وری سیستم و پایداری.
علاوه بر این، درایورهای بدون برس COPLEY قابلیت برنامه ریزی و انعطاف پذیری بالایی دارند که می توانند به نیازهای مختلف برنامه تطبیق یابند.کاربران می توانند پارامترها را تنظیم و تنظیم کنند تا حالت های مختلف حرکت را به دست آورنداین انعطاف پذیری آن را برای سناریوهای کاربردی مختلف مناسب می کند.از کنترل حرکت بازوهای رباتیک دقیق تا موقعیت دقیق تجهیزات تصویربرداری پزشکی.
علاوه بر این ، راننده بدون برس COPLEY همچنین دارای عملکردهای پیشرفته محافظت و نظارت است ، که می تواند جریان ، دمای و سایر پارامترهای کلیدی را برای جلوگیری از بیش از حد و نقص کنترل کند.این به افزایش طول عمر تجهیزات و بهبود قابلیت اطمینان سیستم کمک می کند.
خلاصه، راننده بدون برس COPLEY یک راه حل پیشرفته کنترل موتور با دقت بالا، کارایی بالا و انعطاف پذیری است. آنها نقش مهمی در صنایع، مراقبت های بهداشتی، رباتیک،و سایر زمینه ها، ارائه پشتیبانی کنترل حرکت پایدار، دقیق و قابل اعتماد برای کاربردهای مختلف.

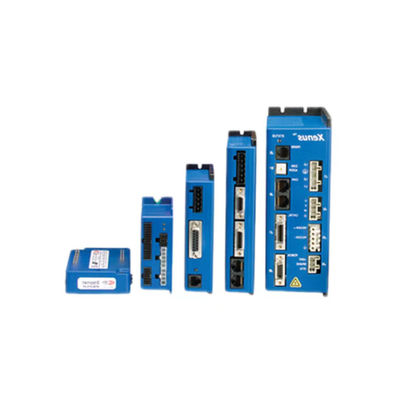

درایو COPLEY
این درایو یک رابط کدگذاری با ارزش مطلق را فراهم می کند که از پروتکل های Endat، Biss، SSI و Absolute A پشتیبانی می کند.کد منبع CMO یا CML را که می تواند به طور مستقیم فراخوانی شود، در زیر ویندوز و ROST توسعه داده می شود.، می تواند به طور مستقیم مربوط به فنکشن حرکت ، که کنترل موتور با توجه به سرعت موقعیت مشخص و زمان ((PNT)) منحنی انجام حرکت را فراخوانی کند.
| مدل | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| قدرت خروجی | |||||||||
| جریان اوج | 9 ((636) | 18 ((12.73) | 3 ((212) | 9 ((636) | 12 ((8.5) | Adc (() بازوها، سینوزوائید، ± 5٪ | |||
| ساعت اوج | 1 | 1 | 1 | 1 | 1 | دقيقه | |||
| جریان مداوم | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((Arms،sinuscidal) ، ± 5٪ | |||
| حداکثر قدرت خروجی | 490 | 970 | 270 | 800 | 1600 | w | |||
| مستمر" | 163 | 323 | 89 | 267 | 533 | w | |||
| مقاومت خروجی | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| حداکثر ولتاژ خروجی | voutHV0.97*Rou*tlout | ||||||||
| قدرت ورودی | |||||||||
| از ساعت به ساعت | 20 تا 55 | 20 تا 55 | 20-90 | 20-90 | 20-90 | +vdc، اطلاعات ترانسمیتی | |||
| قله | 9 | 18 | 3 | 9 | 12 | اوج Adc ((1 ثانیه) | |||
| آیکون | 3 | 6 | 1 | 3 | 6 | Adc مستمر | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc حداکثر | ||||||||
| PWM OUTPUTROLS | اینورتر 3 فاز MOSFET ، 15 kHz PWM وزن شده در مرکز ، نوسان بردار فضایی ۳۰۰ کیلو هرتز |
||||||||
| نوع فرکانس امواج pwm |
|||||||||
| کنترل دیجیتال | |||||||||
حلقه های کنترل دیجیتال |
حال، سرعت، موقعیت کنترل حلقه 100درصد دیجیتال کنترل موقعیت حلقه دوگانه با استفاده از ورودی کدگر ثانویه حلقه فعلی:15 kHz ((66.7 us) سرعت، حلقه موقعیت: 3kHz ((333 us) کنترل میدان جهت دار سینوزویی یا تراپیزویی از سالن ها برای موتورهای برشلی PWH با وزن مشخص با نوسان بردار فضایی حلقه جریان:2.5 kHz معمولی، پهنای باند با تنظیم و تحرک بار متفاوت است تغییرات ولتاژ اتوبوس بر پهنای باند تاثیر نمی گذارد 200 uH خط خط |
||||||||
| نرخ جانبی (زمان) | |||||||||
| تعویض | |||||||||
| تعدیل | |||||||||
| پهنای باند | |||||||||
| خسارت HV | |||||||||
| حداقل نفوذ بار | |||||||||
| ورودی فرمان | |||||||||
| می تونم باز کنم | موقعیت پروفایل، موقعیت متقاطع، سرعت پروفایل، تورک پروفایل، حرکت | ||||||||
| موقعیت دیجیتال | دستورات مرحله/ جهت، CW/CCW (حداکثر سرعت 2 مگاهرتز) | ||||||||
| رمزگشایی چهارگانه A/B | 20 Mcount/sec (بعد از مربع سازی) ،5Mline/sec | ||||||||
| تورک دیجیتال و سرعت | pWM، قطب | PWM 0~100٪، قطبیت=1/0 | |||||||
| PWM | PWM ٪50 ± ٪50، هیچ سیگنال قطبی مورد نیاز نیست | ||||||||
| محدوده فرکانس PWM | حداقل 1kHz، حداکثر 100kHz | ||||||||
| Pw حداقل عرض پالس | 220 ns | ||||||||
| تورک آنالوگ/سرعت/پوزیتون | ±10 vdc,5kΩ مقاومت ورودی جهت گیری | ||||||||
| ورودی های دیجیتال | |||||||||
| نوع شماره | 9، غیر منزوی شده [IN1] اختصاص داده شده به عملکرد Drive Enable ، [IN2] ~ [IN9] قابل برنامه ریزی هستند 74HC14 Schmitt trigger که از +5 Vdc با فیلتر RC در ورودی کار می کند 10 kΩ تا +5 Vdc یا زمین برای همه به جز [IN5] ((ببینید در زیر) Vin-Lo 1.35 Vdc،vin-HI >3.65 Vdc تمام ورودی ها دارای اتصال گروه قابل انتخاب از ورودی کشش بالا/پایین به +5 Vdc،یا gound 1 ورودی اختصاصی با فیلتر RC 330 us برای فعال کردن درایو،0 تا +24 Vdc max 3 خروجی های هدف عمومی با فیلتر RC 330 us،0 تا +24 vdc max 1 ورودی سرعت متوسط برای سوئیچ دمای موتور 4.99 kΩ کشش/ کشش پایین، حداکثر 0 تا +24 vdc 4 ورودی با سرعت بالا و ورودی با فیلتر RC 100 ns،0 تا +5 Vdc max |
||||||||
| تمام ورودی ها | |||||||||
| سطوح منطقی | |||||||||
| کنترل کشيدن بالا، کشيدن پايين | |||||||||
| فعال کردن[IN1] | |||||||||
| GP[IN2،3،4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6،7,8،۹) | |||||||||
| خروجی های دیجیتالی (توجه 1) | |||||||||
| نوع Numbet | 4، غیر منزوی ، قابل برنامه ریزی MDSFET با فشار 1 kΩ به +5 Vdc از طریق دیود حداکثر 300 mAdc، حداکثر 30 ve. عملکردهای قابل برنامه ریزی دیود خارجی fyback مورد نیاز برای رانندگی بار های محرک |
||||||||
| [OUT1~4] | |||||||||
| رتبه بندی فعلی | |||||||||
| رتبه بندی فعلی | |||||||||
چرا راننده المو؟
فشرده و چگالی قدرت بالا
محصولات چند عملکردی و با قابلیت اطمینان بالا
بازار گسترده، کاربرد گسترده
عملکرد فوق العاده کنترل حرکت
بازار برنامه های راننده

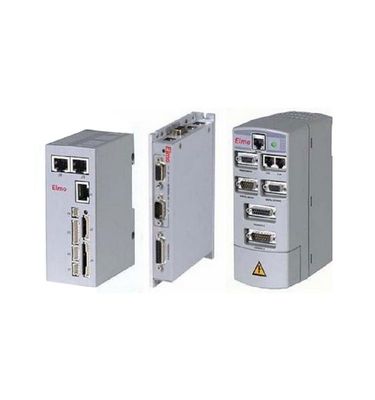

معرفی موتور المو
راه حل های فشرده و کم هزینه: استفاده از گشتاور، سرعت و موقعیت
نوع سود و کدگذاری مطلق
تکنولوژی:
محصول المو تجربه طولانی، دانش گسترده و سطح بالا است
از فن آوری کریستالیزه
تبدیل قدرت آنالوگ
ASIC مبتنی بر کنترل حلقه جریان
DSP و پردازنده - درایو دیجیتال
ساختار اتوبوس - درایو دیجیتال
زبان برنامه نویسی کنترل حرکت نسل سوم
تکنولوژی نصب و عیب یابی پیشرفته
