حالت شاخص سازی کنترل کننده سرو موتور PLC راننده سرو موتور Accelnet
| محل منبع | ایالات متحده |
|---|---|
| نام تجاری | Copley |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | ACJ055-18 |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $560.00/pieces |
| جزئیات بسته بندی | درایو بسته بندی کارتن |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | قابل مذاکره |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اوج جریان | 18 | ساعات پرمشغله | 1 |
|---|---|---|---|
| حداکثر توان خروجی | 970 | مقاومت خروجی | 0.075 |
| حالت کنترل | موقعیت/سرعت/گشتاور | رطوبت | 0-95٪ RH |
| ولتاژ ورودی | ۲۴ ولت | جریان خروجی | 0-4A |
| ولتاژ خروجی | 0-24 ولت | محدوده موقعیت | 0-360 درجه |
| سطح حفاظت | IP67 | فرکانس پالس | 0-200 کیلوهرتز |
| محدوده عرض پالس | 0.5-2.5ms | اندازه | 170*120*50 میلی متر |
| محدوده سرعت | 0-100 دور در دقیقه | نوع | کنترلر سروو موتور |
| وزن | نور | دمای کار | -20-85 درجه سانتیگراد |
| برجسته کردن | کنترل کننده سرو موتور حالت شاخص سازی,کنترل کننده موتور سرو PLC,راننده موتور PLC Accelnet,Servo Motor Controller PLC Powered,PLC Powered Accelnet Servo Motor Driver |
||
توضیحات محصول
حالت شاخص سازی PLC Accelnet Servo Motor Drive برای شبکه کنترل توزیع شده
توضیحات
درایو COPLEY
این درایو یک رابط کدگذاری با ارزش مطلق را فراهم می کند که از پروتکل های Endat، Biss، SSI و Absolute A پشتیبانی می کند.کد منبع CMO یا CML را که می تواند به طور مستقیم فراخوانی شود، در زیر ویندوز و ROST توسعه داده می شود.، می تواند به طور مستقیم مربوط به فنکشن حرکت ، که کنترل موتور با توجه به سرعت موقعیت مشخص و زمان ((PNT)) منحنی انجام حرکت را فراخوانی کند.

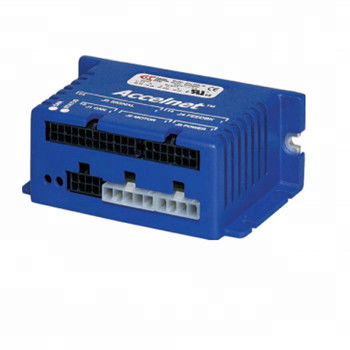

Accelnet Micro Panel یک محرک کامپکت و DC است
برای کنترل موقعیت، سرعت و گشتاور AC بدون برس و
موتورهای برش DC. می تواند بر روی یک کنترل توزیع شده کار کند
شبکه، به عنوان یک درایو شاخص سازی مستقل، یا با
کنترل کننده های حرکت. دو نسخه برای پشتیبانی از دیجیتال در دسترس هستند.
مربع، یا انکودر های آنالوگ sin/cos.
حالت شاخص سازی امکان کار ساده با PLCs را فراهم می کند
استفاده از خروجی برای انتخاب و راه اندازی شاخص ها و ورودی برای خواندن
به علاوه،PLC می تواند داده های ASCII را ارسال کند
که می تواند مشخصات حرکت را تغییر دهد تا یک شاخص بتواند انجام دهد
حرکت های مختلف به عنوان نیازهای ماشین تغییر می کند.
امکان کنترل چندین درایو Accelnet را فراهم می کند
از PLCs که از این پروتکل ارتباطی استفاده می کنند.
معماری کنترل توزیع شده CANopen نیز پشتیبانی می شود.
به عنوان یک گره CAN که تحت پروتکل CANopen کار می کند،
از موقعیت پروفایل، سرعت پروفایل، تورک پروفایل پشتیبانی می کند.
موقعیت متقاطع و هومینگ. تا 127 درایو می تواند
بر روی یک اتوبوس CAN واحد کار می کنند و گروه های درایو می توانند به هم متصل شوند
از طریق CAN به طوری که آنها به اجرا در پروفایل حرکت با هم.
کار با کنترل کننده های حرکتی خارجی امکان پذیر است
در حالت های گشت و گذار (جریان) ، سرعت و موقعیت.
سیگنال های فرمان می توانند ±10V (طومار، سرعت، موقعیت) باشند.
PWM/Polarity (torque, velocity) یا فرمت مرحله ای (CU/CD یا
مرحله/ جهت).
| مدل | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| قدرت خروجی | |||||||||
| جریان اوج | 9 ((636) | 18 ((12.73) | 3 ((212) | 9 ((636) | 12 ((8.5) | Adc (() بازوها، سینوزوائید، ± 5٪ | |||
| ساعت اوج | 1 | 1 | 1 | 1 | 1 | دقيقه | |||
| جریان مداوم | 3 ((2.12) | 6 ((4.24) | 1 ((0.71) | 3 ((2.12) | 6 ((4.24) | Adc ((Arms،sinuscidal) ، ± 5٪ | |||
| حداکثر قدرت خروجی | 490 | 970 | 270 | 800 | 1600 | w | |||
| مستمر" | 163 | 323 | 89 | 267 | 533 | w | |||
| مقاومت خروجی | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| حداکثر ولتاژ خروجی | voutHV0.97*Rou*tlout | ||||||||
| قدرت ورودی | |||||||||
| از ساعت به ساعت | 20 تا 55 | 20 تا 55 | 20-90 | 20-90 | 20-90 | +vdc، اطلاعات ترانسمیتی | |||
| قله | 9 | 18 | 3 | 9 | 12 | اوج Adc ((1 ثانیه) | |||
| آیکون | 3 | 6 | 1 | 3 | 6 | Adc مستمر | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc حداکثر | ||||||||
| PWM OUTPUTROLS | اینورتر 3 فاز MOSFET ، 15 kHz PWM وزن شده در مرکز ، نوسان بردار فضایی ۳۰۰ کیلو هرتز |
||||||||
| نوع فرکانس امواج pwm |
|||||||||
| کنترل دیجیتال | |||||||||
حلقه های کنترل دیجیتال |
حال، سرعت، موقعیت کنترل حلقه 100درصد دیجیتال کنترل موقعیت حلقه دوگانه با استفاده از ورودی کدگر ثانویه حلقه فعلی:15 kHz ((66.7 us) سرعت، حلقه موقعیت: 3kHz ((333 us) کنترل میدان جهت دار سینوزویی یا تراپیزویی از سالن ها برای موتورهای برشلی PWH با وزن مشخص با نوسان بردار فضایی حلقه جریان:2.5 kHz معمولی، پهنای باند با تنظیم و تحرک بار متفاوت است تغییرات ولتاژ اتوبوس بر پهنای باند تاثیر نمی گذارد 200 uH خط خط |
||||||||
| نرخ جانبی (زمان) | |||||||||
| تعویض | |||||||||
| تعدیل | |||||||||
| پهنای باند | |||||||||
| خسارت HV | |||||||||
| حداقل نفوذ بار | |||||||||
| ورودی فرمان | |||||||||
| می تونم باز کنم | موقعیت پروفایل، موقعیت متقاطع، سرعت پروفایل، تورک پروفایل، حرکت | ||||||||
| موقعیت دیجیتال | دستورات مرحله/ جهت، CW/CCW (حداکثر سرعت 2 مگاهرتز) | ||||||||
| رمزگشایی چهارگانه A/B | 20 Mcount/sec (بعد از مربع سازی) ،5Mline/sec | ||||||||
| تورک دیجیتال و سرعت | pWM، قطب | PWM 0~100٪، قطبیت=1/0 | |||||||
| PWM | PWM ٪50 ± ٪50، هیچ سیگنال قطبی مورد نیاز نیست | ||||||||
| محدوده فرکانس PWM | حداقل 1kHz، حداکثر 100kHz | ||||||||
| Pw حداقل عرض پالس | 220 ns | ||||||||
| تورک آنالوگ/سرعت/پوزیتون | ±10 vdc,5kΩ مقاومت ورودی جهت گیری | ||||||||
| ورودی های دیجیتال | |||||||||
| نوع شماره | 9، غیر منزوی شده [IN1] اختصاص داده شده به عملکرد Drive Enable ، [IN2] ~ [IN9] قابل برنامه ریزی هستند 74HC14 Schmitt trigger که از +5 Vdc با فیلتر RC در ورودی کار می کند 10 kΩ تا +5 Vdc یا زمین برای همه به جز [IN5] ((ببینید در زیر) Vin-Lo 1.35 Vdc،vin-HI >3.65 Vdc تمام ورودی ها دارای اتصال گروه قابل انتخاب از ورودی کشش بالا/پایین به +5 Vdc،یا gound 1 ورودی اختصاصی با فیلتر RC 330 us برای فعال کردن درایو،0 تا +24 Vdc max 3 خروجی های هدف عمومی با فیلتر RC 330 us،0 تا +24 vdc max 1 ورودی سرعت متوسط برای سوئیچ دمای موتور 4.99 kΩ کشش/ کشش پایین، حداکثر 0 تا +24 vdc 4 ورودی با سرعت بالا و ورودی با فیلتر RC 100 ns،0 تا +5 Vdc max |
||||||||
| تمام ورودی ها | |||||||||
| سطوح منطقی | |||||||||
| کنترل کشيدن بالا، کشيدن پايين | |||||||||
| فعال کردن[IN1] | |||||||||
| GP[IN2،3،4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6،7,8،۹) | |||||||||
| خروجی های دیجیتالی (توجه 1) | |||||||||
| نوع Numbet | 4، غیر منزوی ، قابل برنامه ریزی MDSFET با فشار 1 kΩ به +5 Vdc از طریق دیود حداکثر 300 mAdc، حداکثر 30 ve. عملکردهای قابل برنامه ریزی دیود خارجی fyback مورد نیاز برای رانندگی بار های محرک |
||||||||
| [OUT1~4] | |||||||||
| رتبه بندی فعلی | |||||||||
| رتبه بندی فعلی | |||||||||
