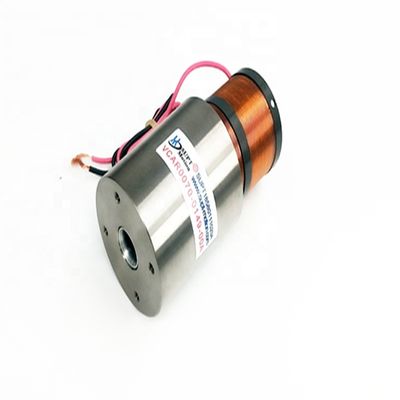

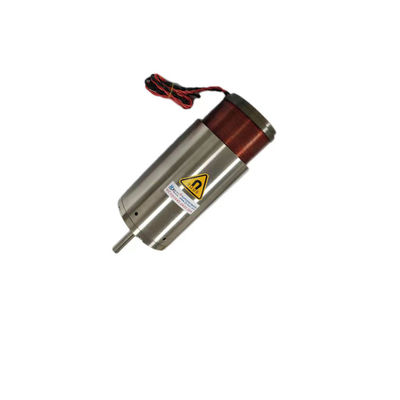

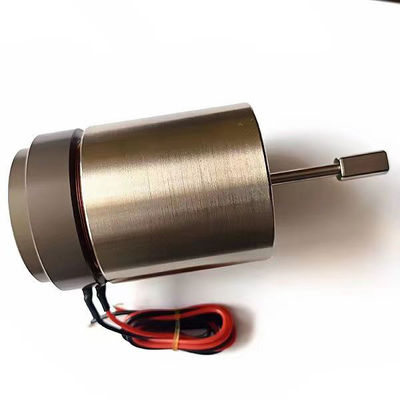

SUPT Motion Voice Coil Motor Actuator TBD Micro Voice Coil Actuator که به صورت یک قطعه از یک قطعه از یک قطعه از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک قطعه دیگر از یک ق
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | CCC, ce |
| شماره مدل | VCAB0070-0149-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $109.00/pieces 1-59 pieces |
| جزئیات بسته بندی | بسته بندی کارتن |
| زمان تحویل | سفارش نمونه 2-3 روز، یک روز کاری دیگر، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | قابل مذاکره |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ (v) | 26.9 | قدرت خروجی | TBD |
|---|---|---|---|
| استفاده | قایق، ماشین، پهپاد، چاپ سه بعدی، میکروسکوپ، آندوسکوپ، ربات، ونتیلاتورهای پزشکی | نوع | میکرو موتور |
| گشتاور | درخواست ها | ساخت و ساز | آهنربای دائمی |
| کموتاسیون | قلم مو | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت بالا | جریان پیوسته (A) | 4A |
| کارایی | IE 1 | اوج نیروی (N) | 70 |
| حداکثر سفر (میلی متر) | 14.9 | موتور سیم پیچ صدا (V) | 26.9 |
| روتور وزن (کیلوگرم) | 79 | قطر استاتور (mm) | 43 |
| نیروی پیوسته (N) | 27.3 | ||
| برجسته کردن | SUPT موتور حرکتی صدا,دستگاه حرکتی موتور کویل صوتی TBD,تندرو کنترلر TBD,Voice Coil Motor Actuator TBD,TBD Micro Voice Coil Actuator |
||
توضیحات محصول
موتور کویل صوتی با حرکت SUPT با ویژگی های نیروی خوب سری شافت
توضیحات محصول:
موتور کویل صدا نیمه بسته یک نوع خاص از موتور کویل صدا با طراحی ساختاری منحصر به فرد است.این شامل یک خانه نیمه بسته با سیستم میله و مجمع موتور کویل صدا در داخل نصب شده استاین طراحی به موتور اجازه می دهد تا در حالی که به طور موثر از اجزای مهم در داخل محافظت می شود، جمع و جور بماند.
ساختار خارجی این نوع موتور معمولا نیمه بسته است.که به این معنی است که اجزای داخلی مانند سیستم گره و قطعات موتور تا حدودی از محیط خارجی مانند گرد و غبار و مایعات محافظت می شوند..
همچنین معمولا شامل یک شاخه و یک سیستم محرک مربوطه برای تبدیل حرکت موتور به حرکت خطی است.طراحی و انتخاب مواد گره برای عملکرد و دقت موتور بسیار مهم است.
موتورهای شاخه نیمه بسته نیز دارای یک مجمع موتور کویل صدا در داخل هستند.موتور کویل صدا از طریق تعامل یک جریان الکتریکی و یک میدان مغناطیسی نیرویی را تولید می کند تا سیستم شفت کمربند را هدایت کند.
به دلیل ماهیت سیستم میله، نیمه بسته میله موتور کویل صدا ارائه دقت موقعیت برتر. آن را می تواند به دقت کنترل و تنظیم موقعیت در محدوده میکرو،که آن را برای کاربردهایی که نیاز به حرکت دقیق بالا دارند مناسب می کند.
طراحی ساختاری موتور کویل صدای نیمه هرمتیک با شاخه آن را برای استفاده در بسیاری از زمینه ها، از جمله تولید نیمه هادی، ماشینکاری دقیق، سیستم های نوری،و تجهیزات اتوماسیونآن نقش حیاتی در این زمینه ها ایفا می کند و کنترل دقیق حرکت و موقعیت مکانی را امکان پذیر می کند.
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور | رشته ی انتهای گره (ملی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارج) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارج) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارج) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارج) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارج) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارج) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارج) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | گره ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | گره ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | گره ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | گره ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | گره ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | گره ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | گره ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | گره ¥10 |
کاربردها:
موتور سرکه صدای سری VCAB یک نوع موتور محرک مستقیم خطی است که دارای ویژگی های وزن سبک، حجم کوچک، زمان پاسخ کوتاه، فرکانس بالا،دقت بالا و شتاب بالا. ارائه می دهد وضوح بالا، تکرار بالا، سرعت بالا (RPM) ، میله ورزشی ساخته شده از سبک وزن، سفتی بالا، مواد مقاوم در برابر پوشیدن.آن را یک موتور کویل صدا با ساخته شده در میله حرکت و دقت خطی قرار دادن، ارائه عملکرد برتر و دقت. آن را به طور گسترده ای در صنعت نیمه هادی، عملکرد دریچه، و صنایع میکرو ماشین آلات، مناطق پزشکی مانند تجهیزات تنفسی،تکنولوژی هوافضا، و برای اطمینان از ارائه عملکرد قابل اعتماد,سیستم خطی صدای خطی یک موتور خطی بسیار کارآمد و مقرون به صرفه است که تکرار موقعیت دقیق و سطوح کم سر و صدا را فراهم می کند.
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
اطلاعات شرکت
بسته بندی و حمل
گواهینامه
سوالات عمومی
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
