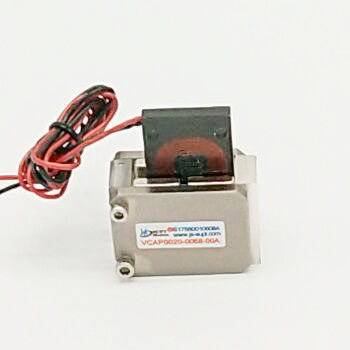

X-Y Motion Flat Type Linear Voice Coil Actuator Low Noise Micro Voice Coil Actuator با حرکت کم و با صدای کم
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPTMOTION |
| گواهی | CCC, ce |
| شماره مدل | VCAP0020-0068-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $115.00/pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن/جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | قابل مذاکره |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استفاده | قایق، خودرو، پهپاد، ربات، ماسک پزشکی، میکروسکوپ، اپتیک | نوع | سروو موتور |
|---|---|---|---|
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | جریان | کارایی | IE 1 |
| اوج نیروی (N) | 20 | حداکثر سفر (میلی متر) | 6.8 |
| موتور سیم پیچ صدا (V) | 8.2 | طول (میلی متر) | 39 |
| عرض (میلی متر) | 50 | ارتفاع (میلی متر) | 21.5 |
| برجسته کردن | اکتیواتور خطی خطی صدا 20N,خطی صدا کویل اکتواتور کم سر و صدا,20N Low Noise Micro Voice Coil Actuator (دستگیر کننده کویل صوتی کوچک با سر و صدا کم),Linear Voice Coil Actuator Low Noise,20N Low Noise Micro Voice Coil Actuator |
||
توضیحات محصول
موتور کویل صوتی فلت با حرکت X-Y محصول ایده آل کم سر و صدا دقیق
توضیحات محصول:
یک موتور کویل صدای مسطح (VCM) می تواند با ترکیب دو کویل جداگانه حرکت X-Y را به دست آورد. این طراحی اجازه می دهد تا کنترل دقیق حرکت بر روی دو محور عمودی به یکدیگر داشته باشد.
به طور خاص، این فرآیند کلی است که چگونه یک موتور کویل صدای صاف حرکت X-Y را به دست می آورد:
1. حرکت محور X: برای حرکت محور X، یک کویل موتور در موقعیت موازی با محور X قرار می گیرد. هنگامی که جریان از طریق این کویل عبور می کند، با توجه به نیروی لورنتز،کویل تحت یک نیروی عمودی به جهت میدان مغناطیسی و جهت جریان قرار می گیرداین نیروی باعث حرکت کویل در محور X می شود. با کنترل شدت و جهت جریان عبور از کویل، موقعیت محور X دقیق می تواند به دست آید.
2حرکت محور Y: برای دستیابی به حرکت بر محور Y، یک کویل دیگر در موقعیت موازی با محور Y قرار می گیرد. با انتقال جریان به این کویل، یک نیروی لورنتز نیز تولید می شود،باعث حرکت موتور در محور Y می شود.
با کنترل همزمان جریان کویل در دو محور X و Y، حرکت X-Y در هر موقعیت می تواند در یک هواپیما دو بعدی حاصل شود.اجرای این حرکت می تواند نه تنها در داخل یک موتور کویل صدای تخت به دست آمده است، اما همچنین از طریق کنترل خارجی تغییرات جریان، در نتیجه دستیابی به کنترل دقیق حرکت مسطح.
کاربرد:
محرک خطی یک محرک خطی است که برای ارائه دقت موقعیت دقیق و سرعت بالا و توانایی قدرت طراحی شده است.این یک سیستم بسیار قابل اعتماد و مقرون به صرفه است، که آن را یک راه حل ایده آل برای انواع برنامه های کاربردی می سازد. آن را با کویل روتور سبک، زمان پاسخ کوتاه و فرکانس بالا مشخص می کند.ساخت و ساز فشرده باعث می شود نصب و نگهداری آن آسان باشد، و موتورهای قدرتمند آن عملکرد برتر را ارائه می دهند. علاوه بر این، سرعت بالا و قابلیت های قدرت آن را برای طیف گسترده ای از برنامه ها مناسب می کند.از موقعیت دقیق به کنترل دقیق حرکت. به طور معمول در تولید پلت فرم حرکت محور x-y استفاده می شود. به طور گسترده ای در نیمه هادی، صنعت ابزار ماشین آلات میکرو استفاده می شود. با دقت بالا، عمر طولانی و توابع محافظ قدرتمند،طراحی ماژولار برای کاربردهایی که نیازهای سختگیرانه را برآورده می کنند ایده آل استموتورهای VCAP دارای طول ضربه کمتر در هر ابعاد نسبت به مستطیل ها هستند، اما همچنین دارای سطح ارتفاع پایین تر هستند.محرک های خطی سری VCAP برای راه حل های حرکت محور X-Y بسیار کوچک ایده آل هستند، و بازارهای اصلی آنها در صنایع نیمه هادی و ماشین آلات میکرو ابزار است.
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

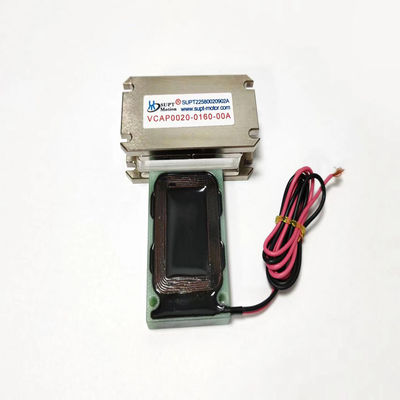

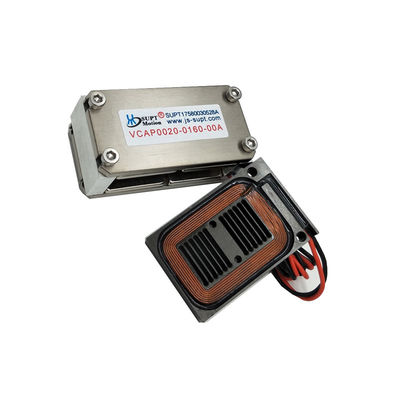

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
