موتورهای خطی کوچک برای صنعت ابزار ماشین آلات کوچک
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VCAP0020-0160-00A |
| مقدار حداقل تعداد سفارش | 2 عدد |
| قیمت | $120.00/pieces >=2 pieces |
| جزئیات بسته بندی | <i>in carton and as customer requirements</i> <b>در کارتن و به عنوان نیاز مشتری</b><br> <i>linear vo |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور سیم پیچ صدای خطی 8000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، لوازم خانگی، پهپاد، چاپ سه بعدی، میکروسکوپ، ربات، هواکش های پزشکی، پروژه ن |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت متغیر |
| جریان پیوسته (A) | 4.6A | کارایی | IE 1 |
| نام محصول | موتور سیم پیچ صدای خطی | ولتاژ نامی | 4.4 ولت |
| اوج نیروی | 20N | نیروی مستمر | 5.3N |
| بندر | بندر شانگهای | ||
| برجسته کردن | ساختار ساده خطی ولتاژ صدا,دستگاه خطی صدا (Linear Voice Coil Actuator Flat 4.6A),موتور خطی کوچک نوع مسطح 4.6A,Linear Voice Coil Actuator Flat 4.6A,Flat Type Micro Linear Motor 4.6A |
||
توضیحات محصول
موتور سیم پیچ صدا ساختار ساده موتور کوچک خطی نوع تخت موتور سیم پیچ صدا
توضیحات محصول
موتور کویل صدای مسطح (VCM) از اصل تعامل الکترومغناطیسی برای تولید حرکت خطی استفاده می کند. این موتور شامل یک کویل مسطح است که در یک میدان مغناطیسی قرار دارد.وقتی که جریان از طریق کویل جریان می یابد، با میدان مغناطیسی ارتباط برقرار می کند و نیروی لورنتز ایجاد می کند که کویل را در امتداد یک مسیر خطی حرکت می دهد. این مکانیسم محرک مستقیم نیاز به اجزای انتقال مکانیکی را از بین می برد،اطمینان از دقت بالا و پاسخگویی.
سری مسطح برای تولید حرکت های کوتاه مدت X-Y ایده آل است و بازار آن عمدتاً به صنایع نیمه هادی و ابزار ماشین آلات میکرو متمرکز است.اجازه دهید در مورد راه هایی که در آن موتورهای کویل صدای مسطح می تواند در صنعت میکرو ماشین آلات استفاده می شود صحبت:
1- میکرو ماشینکاری دقیق: کنترل دقیق حرکت و پاسخگویی VCM آن را برای کاربردهای میکرو ماشینکاری ایده آل می کند.قطعه کاری یا ابزار برش با دقت زیر میکرو، امکان فرآیند های پیچیده و دقیق میکرو ماشینکاری را فراهم می کند.
2• اپتیک و میکرولیتوگرافی: در ساخت میکرو اپتیک و فرآیند میکرولیتوگرافی، VCM به موقعیت دادن لنز ها، ماسک ها یا سایر عناصر نوری با دقت بسیار کمک می کند.اين براي توليد ميکروسازي هاي دقيق مهم است.
3تولید MEMS: برای تولید سیستم های میکرو الکترومکانیکی (MEMS) ، VCM به حرکت دقیق اجزای MEMS در طول فرآیند تولید کمک می کند.اطمینان از جمع آوری دقیق میکرو دستگاه های پیچیده.
4ماشین آلات تخلیه الکتریکی میکرو و آسیاب میکرو: در ماشین آلات تخلیه الکتریکی میکرو (EDM) و کاربردهای آسیاب میکروVCM ها حرکت الکترودها یا ابزار خرد کننده را کنترل می کنند تا از ویژگی های کوچک مواد دقیق را حذف کنند.
5- دستکاری سنج: در وظایف میکرومانیپولیشن، مانند دستکاری نمونه های دقیق یا میکرو قطعات،VCM حرکت سنج را کنترل می کند تا اطمینان حاصل شود که آسیب به حداقل می رسد و موقعیت دقیق به دست می آید..
6میکرو مونتاژ: VCM می تواند در فرآیندهای مونتاژ کوچک برای پیدا کردن و تراز کردن اجزای کوچک در ساخت دستگاه های کوچک استفاده شود و اتصال و عملکرد مناسب را تضمین کند.
7شکل گیری سطح: VCM می تواند به موقعیت دقیق یک پروفایل یا ابزار اندازه گیری سطح برای مشخص کردن سطوح کوچک با دقت بالا کمک کند.
8• میکرودسپنس و چاپ: در مایکروفلودکس و میکروساختVCM می تواند برای کنترل توزیع یا چاپ مقادیر کوچک مایعات یا مواد بر روی سطوح میکروسروکتوری استفاده شود.
کاربرد:
موتور کویل صدای مسطح دارای کویل روتور سبک، زمان پاسخ کوتاه و فرکانس بالا است. ضربه کوتاه، ساختار فشرده.ضربه 1mm-20mm فشار اوج 1N-300N اغلب برای ساخت محور x-y حرکت پلت فرم استفاده می شود. به طور گسترده ای در صنعت نیمه هادی، ابزار ماشین آلات میکرو استفاده می شود. طراحی ماژولار، می تواند پردازش سفارشی شود.سری موتور طناب خطی دارای یک ضربه کوتاه تر از سری مستطیل در همان حجم است، اما دارای مزیت سطح ارتفاع پایین تر است. فشار تا 500N، ضربه تا 15mm. سری مسطح یک محصول ایده آل برای تولید حرکت X-Y ضربه کوتاه است،و بازار آن عمدتاً به صنایع نیمه هادی و ابزار ماشین آلات میکرو متمرکز است..
سری VCAP از فلت موتور نوع صدا کویل
|
محصول Mdel
|
قدرت اوج
(ن)
|
مستمر
قدرت
(ن)
|
کل ضربه
(ملی متر)
|
مکس
ولتاژ
(V)
|
EMF عقب
ثابت
(V/m/S)
|
وزن کویل
(g)
|
طول ((ملی متر)
|
عرض
(ملی متر)
|
|
VCAP0020-0068-00A
|
20
|
9.2
|
6.8
|
8.2
|
4.4
|
39
|
50
|
21.5
|
|
VCAP0020-0160-00A
|
20
|
5.3
|
16
|
27.6
|
4.4
|
59
|
50
|
22.5
|
|
VCAP0030-0200-00A
|
30
|
12.3
|
20
|
24.3
|
10.5
|
80
|
74
|
25
|

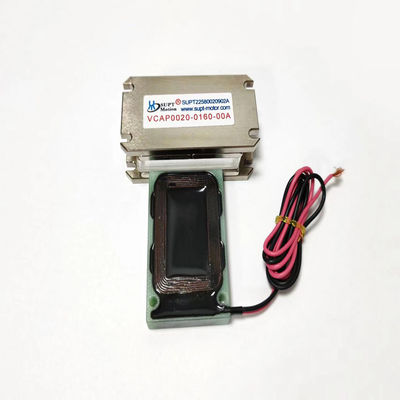

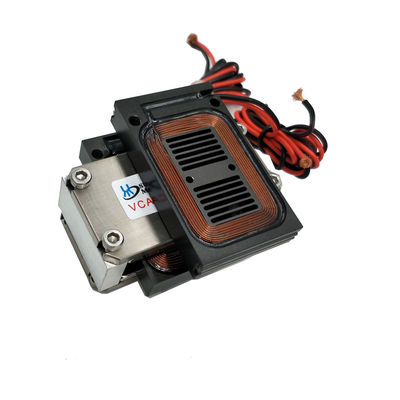

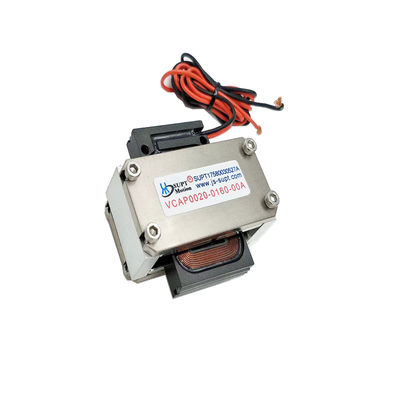

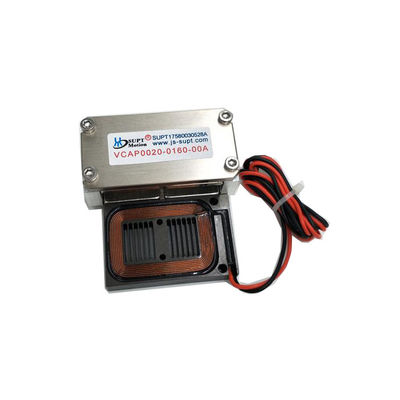

تصاویر دقیق
گواهینامه
شرکت ما
Suzhou Unite Precision Technology Co.,Ltd. ((SUPT Motion) یک شرکت مهندسی و تولیدی است که به ارائه موتور خطی و پلت فرم موتور خطی Voice Coil Actuator اختصاص دارد ،SUPT حرکت است که هر دو یک محصول توزیع استاندارد و همچنین Madium و حجم بالا راه حل OEM سفارشی ارائهمحصول اصلی یک محرک خطی و چرخشی مبتنی بر کویل صوتی و یک موتور خطی از نوع مغناطیس دائمی بدون برس است.
شرکت دارای ظرفیت R&D قوی و سیستم کامل خدمات پس از فروش است.SUPT حرکت قادر به با توجه به الزامات خاص مشتری طراحی و تولید موتور خطی کویل صدا موتور خطی و تمام انواع پلت فرم حرکت خطیبا سالها تجربه،انجینری و تولید بین المللی ما قادر به ارائه پیشرفته ترین تکنولوژی و بهترین کیفیت محصول برای آسیا،آمریکای شمالی،اروپا و جهان، مشتریان و فروشندگان موتورهای خطی و موتورهای خطی.
این شرکت قادر به ارائه راه حل مقرون به صرفه به شما نیاز تولید OEM بزرگ برای شما با قرار گرفتن در مراکز تولیدی از سوژو،ما به پیشرفت در تکنولوژی ادامه می دهیم و در کیفیت به سمت کمال می رویم..پذيرفتن اصل SUPT حرکت کیفیت بالا دنباله ما است، رضایت مشتری تعهد ما است.با بخش کیفیت سختگیرانه ما و بخش تولید اطمینان حاصل کنید که ما با کیفیت بالا و ارزان محصولات موتور مقرون به صرفه تر برای خدمت به مشتریان آن را به رقابت قوی.
سوالات عمومی
1شما توليد کننده هستيد؟
RE: بله، ما کارخانه و تولید کننده 100 درصد هستیم.
2از کجا ميتونم يه نقل قول داشته باشم؟
پاسخ: لطفاً جزئیات مورد نیاز محصول را ارائه دهید، مانند مشخصات، کمیت، بسته بندی مجدد، و غیره.
3تا کي ميتونم اونا رو بدست بيارم؟
به طور معمول، نمونه ها 7 تا 10 روز کاری نیاز دارند.
تولید انبوه 12 تا 18 روز کاری میخواد
بستگی به مقدار شما داره
4میتونید بر اساس نمونه ها تولید کنید؟
پاسخ: بله، ما می توانیم با نمونه ها یا نقشه های فنی شما تولید کنیم.
5شرایط پرداخت شما چيه؟
Re: T / T 50٪ به عنوان سپرده، و 50٪ قبل از حمل و نقل پرداخت خواهد شد. ما عکس های محصول و بسته ها را قبل از پرداخت تعادل به شما نشان می دهیم.
6-زمان تحویلتون چيه؟
EXW، FOB.
خدمت ما
خدمات:
A. شاخص های فنی و مشخصات می تواند سفارشی شود.
ب. نمونه رایگان، حمل و نقل جمع آوری.ج.خدمات پس از فروش رضایت بخش.
D. MOQ انعطاف پذیر.
چرا ما را انتخاب کنید:
A.100% تولید کننده
B. تجربه توليد بسيار زياد
ماشین پیشرفته
سیستم کنترل کیفیت سختگیرانه
|
بندر بارگیری
|
بندر شانگهاي، چين
|
|
مدت معامله
|
FOB
|
|
حمل
|
LCL یا FCL از طریق دریا، از طریق هوا یا از طریق اکسپرس DHL، UPS.
|
|
مدت پرداخت
|
T/T،Western Union،E-checking، Trade Assurance و paypal نیز پذیرفته می شوند.
|
|
زمان پیشرو
|
7-10 روز کاری پس از پرداخت و به عنوان الزامات مشتری.
|
