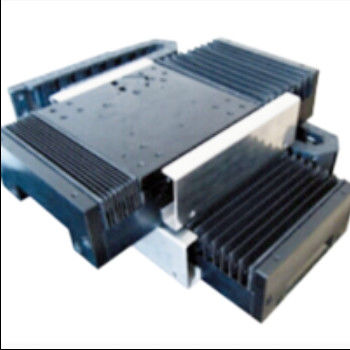

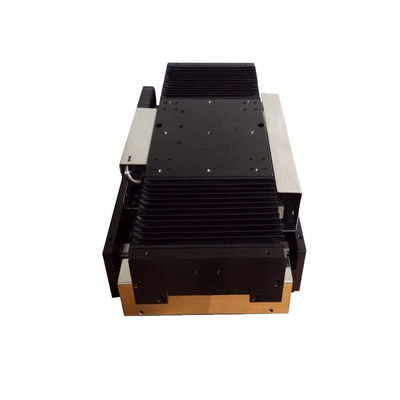

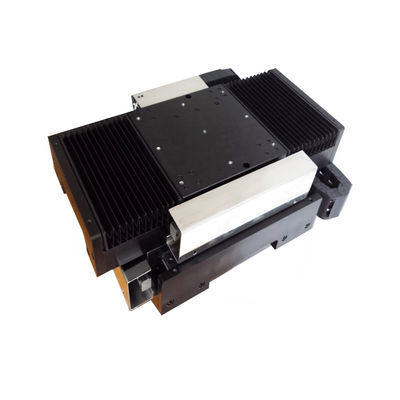

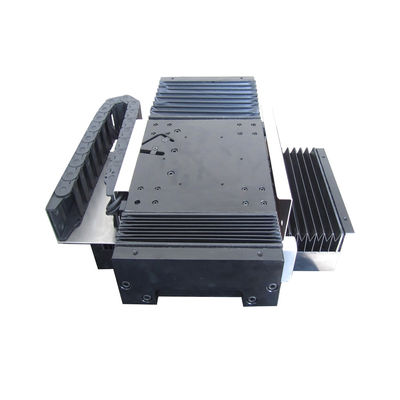

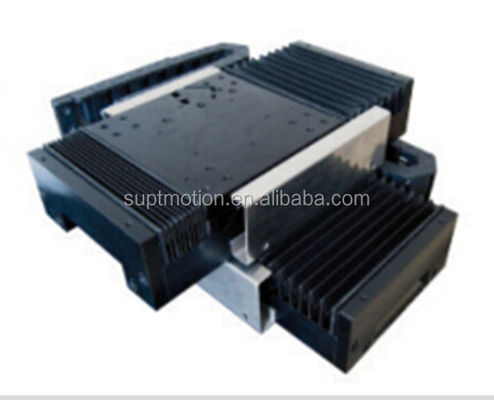

150 * 150mm مرحله موتور خطی ضربه موثر مرحله خطی موتورهای دقیق
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT Motion |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | MLCG-0050-020-00 |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $3,000.00/pieces >=1 pieces |
| جزئیات بسته بندی | کارتن و چوبی برای مرحله موتور خطی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مرحله موتور خطی 1000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، خودرو، پهپاد، ربات، ماسک پزشکی، میکروسکوپ، اپتیک |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | بدون برس |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 2.7 | کارایی | IE 1 |
| ضربه موثر (mm) | 150 | دقت موقعیت (±μm) | 2 |
| مرحله موتور خطی (m/s/s) | 5 | بندر | شانگهای |
| برجسته کردن | مرحله موتور خطی 150*150 میلی متر ضربه موثر,مرحله موتور خطی دقت بالا,مرحله خطی موتور با دقت بالا 150 میلی متر,Linear Motor Stage High Accuracy,High Accuracy Motorized Linear Stage 150mm |
||
توضیحات محصول
150 * 150mm ضربه موثر خطی موتور مرحله دقت موقعیت بندی بالا
توضیحات محصول
موتور خطی SUPT با شبکه با دقت بالا، شبکه مغناطیسی و ریل راهنمای با دقت بالا. سرعت بالا، سرعت بالا. حرکت صاف، ثبات خوب، دقت بالا.با کد مناسب و ریل راهنما، دقت موقعیت می تواند به 0.1-5um برسد. دقت موقعیت: 土2um، تکرار: 0.5um،راست بودن+3um ساختار پلتفرم می تواند با توجه به نیازهای فنی مختلف مشتریان سفارشی شود.
یک پلت فرم موتور خطی را تشکیل می دهد
پیکربندی معمولی پلتفرم:
پايه اي از گيرندهاي عمومي استفاده مي شود، پايه ي کل پلتفرم است، براي تثبيت موتور، ريل، شبكه، بندها و غيره.
موتور شامل استاتور و موتور، یک استاتور ثابت بر پایه، موتور و پلتفرم بار برای اتصال، قدرت حرکت را فراهم می کند.
ریل شامل ریل خطی و اسلایدر راهنمای خطی، پلتفرم بار به اسلایدر متصل می شود.
مقیاس از سر خواندن بر روی یک پلت فرم حرکت نصب شده است.
بازخورد موقعیت، از جمله مقیاس و سر اسکن
شبکه نصب شده بر روی پایه، سر اسکن و بستر ورزشی برای اتصال Stopper در هر دو طرف نصب پایه،
از کار ایمن موتور اطمینان حاصل کنید.
ماژول موتور خطی:
موتور خطی بدون هسته ی آهن یا با هسته ی آهن مجهز به یک شبکه ی مغناطیسی و یک ریل راهنمای با دقت بالا است.ثبات خوب، دقت بالا. با رمزگذاری مناسب و راه آهن راهنما، دقت موقعیت می تواند به 0.1-5um برسد، دقت موقعیت + 2um.5um راست بودن 3um ساختار پلتفرم می تواند نیازهای فنی مختلف مشتریان را برآورده کند، SUPTبر اساس موتور خطی پذیرفته شده است، و شبكه های با دقت بالا، شبکه مغناطیسی و ریل راهنمای با دقت بالا پیکربندی شده است. سرعت بالا، عملیات شتاب بالا.ثبات خوب، دقت بالا. با رمزگذاری مناسب و ریل راهنما، دقت موقعیت می تواند به 0.1-5um برسد. دقت موقعیت: 2um، دقت تکرار: +0.5um، خطی:ساختار پلتفرم 3um می تواند با توجه به نیازهای فنی مختلف مشتریان سفارشی شود.
| ماژول ها | .... | LC | 0080 | -100 | A | 01 | 30 | ||||
| LC: صفحه دارای یک موتور هسته آهن است | حداکثر فشار | ضربه: میلی متر | A: رستر | 01:0... | طول خط موتور: | ||||||
| LU: موتور بدون هسته نوع U | ب: مائیکید | 05:0.5 ام | 303 متر | ||||||||
| 10: lum | |||||||||||
کاربرد:
پلت فرم ماژول موتور خطی به طور گسترده ای در زمینه های متعدد استفاده شده است و دقت بالا، سرعت بالا و ثبات آن را برای بسیاری از سناریوهای مورد نیاز برای حرکت و کنترل دقیق مناسب می کند.در زیر زمینه های اصلی کاربرد پلت فرم ماژول موتور خطی هستند::
1تولید نیمه هادی:پلت فرم ماژول موتور خطی برای موقعیت دقیق وافر، آزمایش و فرآیند بسته بندی در تولید نیمه هادی استفاده می شود.اونا ميتونن کنترل موقعيت رو در سطح ميکرو متري بدست بيارن، اطمینان از دقت بالا و ثبات در تولید نیمه هادی.
2تجهیزات پزشکی: در زمینه پزشکی، سیستم عامل های موتور خطی معمولاً در تجهیزات تصویربرداری پزشکی، روبات های جراحی و تجهیزات تشخیص دقیق استفاده می شوند.اونا ميتونن حرکتي با دقت بالا داشته باشن، اطمینان از ایمنی و دقت عملیات پزشکی.
3تجهیزات نوری: پلت فرم ماژول موتور خطی در زمینه هایی مانند ابزارهای نوری، تجهیزات لیزر و میکروسکوپ استفاده می شود.آنها می توانند موقعیت دقیق و تمرکز اجزای نوری را به دست آورند، بهبود عملکرد سیستم های نوری
4. خط تولید خودکار: در صنعت تولید ، سیستم عامل های ماژول موتور خطی برای دستکاری مواد ، مونتاژ و آزمایش در خطوط تولید خودکار استفاده می شوند.آنها می توانند به دست آوردن کارآمد و دقیق مواد دستکاری و مونتاژ عملیات.
5هوافضا: در زمینه هوافضا، سیستم عامل های موتور خطی می توانند برای شبیه سازی پرواز، موقعیت یابی ماهواره ای و آزمایش تجهیزات هواپیمایی استفاده شوند.اونا ميتونن حرکات دقيقي در هواپيما و فضا رو شبیه ساز کنن.
6. ماشینکاری دقیق: پلت فرم ماژول موتور خطی به طور گسترده ای در زمینه های ماشینکاری دقیق مانند حکاکی ، برش ، چاپ و غیره استفاده می شود. آنها می توانند ماشینکاری دقیق اشکال پیچیده را به دست آورند.
اطلاعات شرکت
گواهینامه
سوالات عمومی
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
