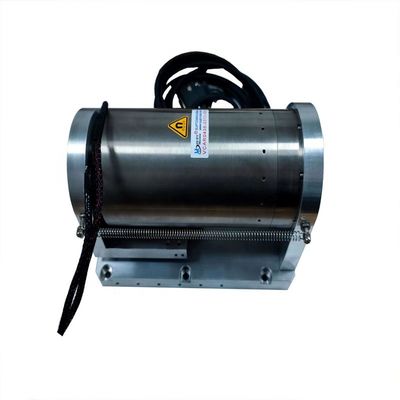

ماژول های موتور کویل صوتی ضربه کوتاه حلقه بسته Servo خطی حرکت مرحله برای ماشین CNC
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VCAR0262-0249-00A |
| مقدار حداقل تعداد سفارش | 2 عدد |
| قیمت | $600.00/pieces >=2 pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن و جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور کویل صوتی 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، ربات، ونتیلاتور پزشکی، میکروسکوپ، آندوسکوپ، اپتیک، لنز نوری |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 10.1A | کارایی | IE 1 |
| اوج نیروی (N) | 262 | حداکثر سفر (میلی متر) | 11.2 |
| موتور سیم پیچ صدا (V) | 28.2 | وزن موتور r(kg) | 2 |
| نیروی پیوسته (N) | 112 | بندر | موتور کویل صوتی شانگهای |
| برجسته کردن | ماژول های موتور کوتاه زمان 10.1A,مرحله حرکت خطی حلقه بسته,XYZ مرحله حرکت خطی 10.1A,Closed Loop Linear Motion Stage,XYZ Linear Motion Stage 10.1A |
||
توضیحات محصول
ضربه کوتاه واکنش بالا Servo حلقه بسته XYZ خطی ماژول حرکت مرحله برای ماشین CNC
توضیحات محصول
طراحی استوانه ای VCM (موتور کویل صدا) از یک ساختار لوله ای استفاده می کند که اجزای اساسی آن را در خود جای می دهد.هر دو در امتداد محور مرکزی موتور قرار دارند. کویل معمولاً در اطراف یک سیلندر حفره ای پیچیده می شود ، در حالی که آهنربای دائمی در اطراف کویل قرار دارد. در کاربردهای نیمه هادی ،دقت و پاسخگویی موتور VCM استوانه ای برای دستیابی به الزامات سختگیرانه فرآیند تولید نیمه هادی بسیار مهم استاین اجازه می دهد تا دستکاری دقیق وافر، تضمین تولید مداوم و با کیفیت بالا از دستگاه های نیمه هادی.
دستکاری در کاربردهای نیمه هادی:
دستکاری وافره: در طول تولید نیمه هادی، وافرهای مورد نیاز برای موقعیت دقیق برای فرآیندهای مختلف هستند.موتور استوانه ای VCM برای امکان تراز دقیق در سیستم دستکاری وافره یکپارچه شده است.
جبهه بندی: هنگامی که یک وفر برای یک فرآیند خاص نیاز به موقعیت دارد، سیستم کنترل سیگنال به VCM ارسال می کند. جریان جریان از طریق یک کویل، ایجاد یک میدان مغناطیسی است.تعامل بین این میدان مغناطیسی و آهنرباهای دائمی نیرویی را ایجاد می کند که کویل و بار متصل (وفر) را به موقعیت مورد نظر حرکت می دهد.
کنترل بازخورد: برای اطمینان از دقت، حرکت VCM توسط یک سیستم بازخورد نظارت می شود. سنسورها موقعیت موتور را اندازه گیری می کنند و این اطلاعات را به سیستم کنترل ارائه می دهند.اگر انحراف از موقعیت هدف تشخیص داده شود، سیستم کنترل جریان جریان را از طریق کویل تنظیم می کند تا موقعیت را اصلاح کند.
دقت بالا: موتور استوانه ای VCM از مکانیسم محرک مستقیم استفاده می کند که منجر به دقت بالا می شود. از آنجا که هیچ دنده یا کمربند وجود ندارد ، واکنش و فاصله مکانیکی به حداقل می رسد ،در نتیجه موقعیت دقیق.
پارامترهای فنی:
| مدل محصول | قدرت اوج | نیروی مستمر | کل ضربه | جریان اوج | ولتاژ اوج | ثابت فشار | رزولوشن رمزگذاری کننده | دقت تکرار |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

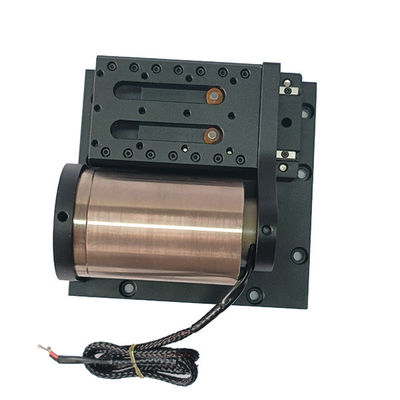

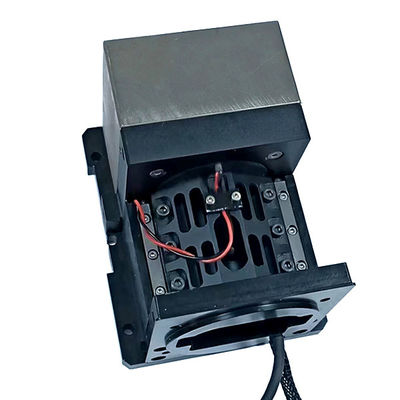

ماژول تک محوری موتور کویل صوتی برای کاربردهای سرو با حلقه بسته کوتاه زمان با وزن کم محرک و پاسخ سریع (تا 20G در میلی ثانیه).اين پايگاه داراي ماشين سازي دقيق آلومينيوم هواپيمايي است، ثبات خوب، می تواند حرکت تکان دهنده و متناوب با سرعت بالا را انجام دهد. کنترل ساده و قابل اعتماد، بدون نیاز به دستگاه عقب، زندگی طولانی بدون نگهداری. موقعیت دقیق، سرعت،کنترل شتاب و فشار ممکن استمجهز به کدگذاری مناسب و راه آهن راهنما، دقت موقعیت می تواند به 0.1-5um برسد.الزامات فشار با رانندگان و کنترل کننده های مناسب تنظیم شده است.. ساختار پلت فرم می تواند پردازش و سفارشی شود. با توجه به برنامه های مختلف، مکانیسم هدایت خطی مناسب پیکربندی شده است: انواع مختلف ریل های راهنمایی خطی با دقت بالا.
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
