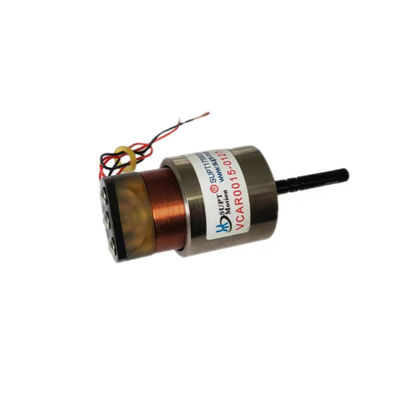

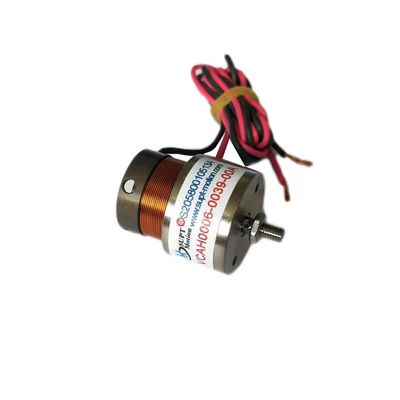

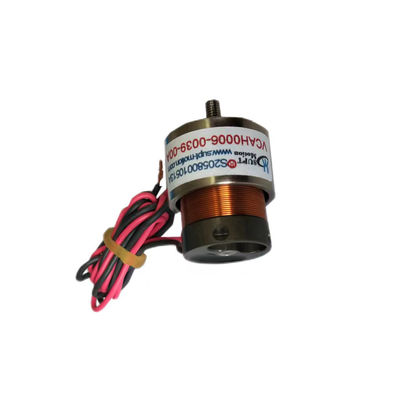

42.7 ولت موتور خطی ولتاژ صدای VCAH سری سبک وزن خطی ولتاژ ولتاژ
جزئیات محصول
| محدوده فعلی | 4.2A | قدرت امتیازی | 2500 نیوتن |
|---|---|---|---|
| نوع محصول | موتور کویل صوتی خطی با شفت | خطی بودن | بالا |
| خروجی نیرو | بالا | ظرفیت بار | بالا |
| محدوده ولتاژ | 42.7 ولت | دقت موقعیت یابی | بالا |
| مدل محصول | VCAH0253-0120-00A | ||
| برجسته کردن | موتور خطی 28 ولت,اکتیواتور خطی سری VCAH,اکتیواتور کویل خطی سبک وزن |
||
توضیحات محصول
ظرفیت بار بالای موتور کویل صوتی خطی 28 ولت سری VCAH
توضیحات محصول:
سیستم سیم پیچ صوتی خطی یک موتور خطی بسیار کارآمد و مقرون به صرفه است که قابلیت تکرار موقعیت دقیق و نویز کم را فراهم می کند. این محصول سیم پیچ صدای خطی با طول کورس 12 میلی متر و محدوده جریان 4.2 آمپر، برای مصرف انرژی کم و در عین حال تکرارپذیری بالا طراحی شده است. همچنین سرعت خطی و کنترل شتاب عالی را فراهم می کند.
سیستم سیم پیچ صدای خطی برای برنامه هایی که نیاز به موقعیت یابی دقیق و تکرارپذیری دارند و در عین حال سطوح نویز پایین را حفظ می کنند، ایده آل است. همچنین برای کاربردهایی که نیاز به مصرف برق کم و کنترل سرعت و شتاب خطی بالا دارند مناسب است. محصولات سیم پیچ صوتی خطی راه حل های قابل اعتماد و اقتصادی برای طیف گسترده ای از کاربردها هستند.
موتورهای سیم پیچ صدای خطی دارای یک محور سینماتیک داخلی و یاتاقان های خطی دقیق هستند. محور سینماتیک از مواد با کیفیت بالا ساخته شده است که سبک وزن، بسیار سفت و سخت و مقاوم در برابر سایش هستند.
به طور گسترده در نیمه هادی، آزمایش و بازرسی دقیق، کنترل جریان شیر و سایر کاربردها استفاده می شود.
ویژگی ها:
- سیستم سیم پیچ صوتی خطی: موتور کویل صوتی خطی
- قدرت نامی: 2500 نیوتن
- طول سکته مغزی: 12 میلی متر
- قطعنامه: بالا
- خروجی نیرو: بالا
- نوع محصول: موتور کویل صوتی خطی با شفت
پارامترهای فنی:
| پارامترها | ارزش |
|---|---|
| محدوده ولتاژ | 42.7 ولت |
| مصرف برق | کم |
| خطی بودن | بالا |
| قدرت نامی | 2500 نیوتن |
| نوع محصول | موتور کویل صوتی خطی با شفت |
| سطح نویز | کم |
| سرعت رتبه بندی شده | 100 هرتز (RPM) |
| طول سکته مغزی | 12 میلی متر |
| شماره مدل | سری VCAH |
| تکرارپذیری | بالا |
| مدل محصول | اوج نیروی (N) |
نیروی پیوسته در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
قطر استاتور (میلی متر) | طول (میلی متر) |
نخ انتهای شفت (میلی متر) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5 (داخلی) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3 (خارجی) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3 (خارجی) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3 (خارجی) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3 (داخلی) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3 (داخلی) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
| مدل محصول | اوج نیروی (N) |
نیروی پیوسته در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | نخ انتهای شفت (میلی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
برنامه های کاربردی:
کاربرد اصلی موتور سیم پیچ صوتی:
1. صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوشکاری، رباتیک.
2. عملکرد دریچه در زمینه: نوع دریچه های اندازه گیری، سیستم های تست فشار، شیمی شیر پنوماتیک
سیستم تزریق
3. صنعت ماشین میکرو: سیستم های خوراک، حفاری میکرو، مهر زنی دقیق.
4. سیستم لرزش: میز تکان دادن، پلت فرم ارتعاش.
5. زمینه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات تست.
6. فن آوری هوانوردی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
7. زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین مینیاتوری پمپ خنک کننده کامپیوتر.
8. صنعت اتوماسیون: تجهیزات لیزری، تلگراف، تجهیزات تست، ماشین آلات نساجی.
