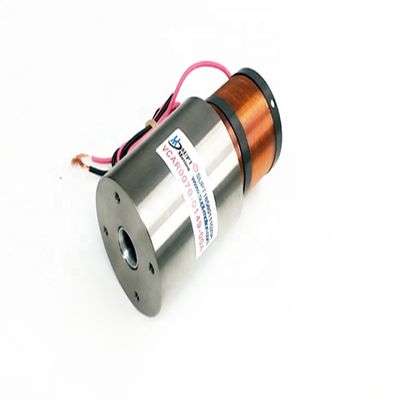

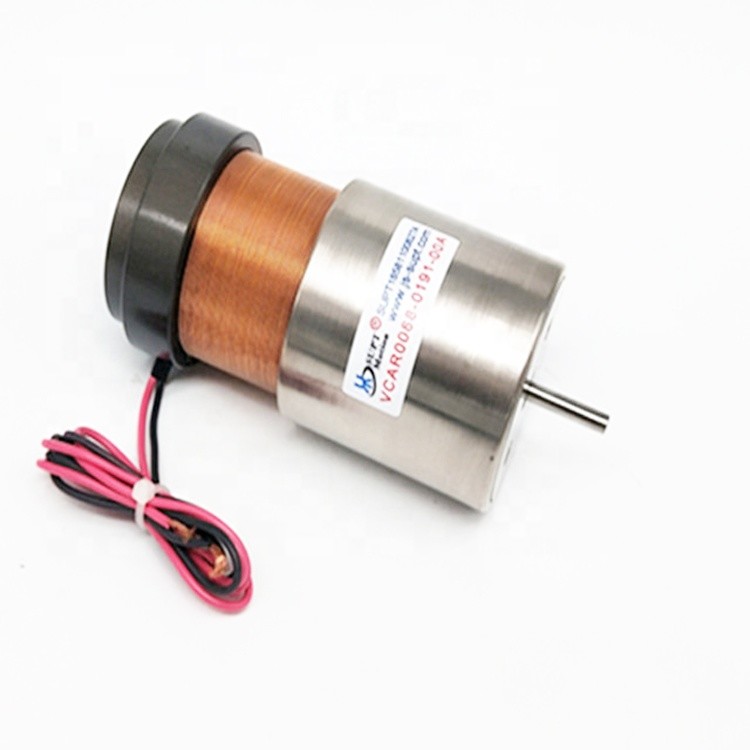

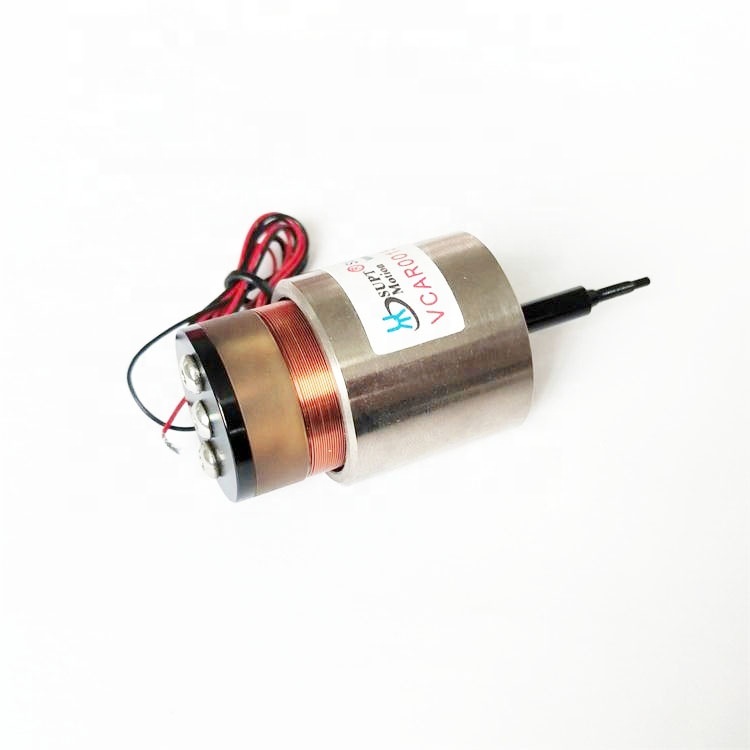

موتور خطی با کیفیت بالا با سیم کشی برای اتوماسیون صنعتی

موتور خطی با کیفیت بالا با سیم کشی برای اتوماسیون صنعتی

توضیحات محصول:

موتور خط خطی یک دستگاه خط خطی است که بسیار کارآمد، قابل اعتماد و مقرون به صرفه است.این محصول برای ارائه حرکت خطی دقیق طراحی شده است و برای کاربردهای مختلف استفاده می شود. این مصرف انرژی کم با تکرار بالا، سرعت نامی 100HZ (RPM) و سطح کم سر و صدا را فراهم می کند. این موتور خطی صدای کویل نیز در 2500N رتبه بندی شده است،که بالاترین قدرت است که می تواند توسط هر محصول خطی صدا به دست آید.

موتور خطی صدای کویل برای ارائه دقت و تکرار پذیری بالا طراحی شده است و قدرت خروجی بالا آن عملکرد عالی را تضمین می کند.این محصول همچنین طراحی شده است تا سبک و جمع باشدهمچنین مصرف انرژی پایین و سطح کم سر و صدا را ارائه می دهد که آن را به یک انتخاب ایده آل برای بسیاری از کاربردهای صنعتی تبدیل می کند.اين موتور خطي صداي کويل قابل اعتماد است، راه حل حرکت خطی کارآمد و مقرون به صرفه.

سری VCAB از اکتورهای استوانه ای تقریباً 80٪ از بازار را تشکیل می دهند، آنها می توانند نیروی بالایی را با سرعت تسریع بالا تولید کنند. محدوده حداکثر نیروی 0.7N تا 3000N است.طول محور آنها کمتر از 50 میلی متر است.

برنامه های کاربردی VCAB شامل چالاک کننده های دریچه، انتخاب و قرار دادن محور Z، پمپ های کوچک دقیق اندازه گیری جابجایی مثبت و هم لرزش ها و سیستم های خنک کننده لرزش فعال است.بازارها شامل نیمه هادی پزشکی استهوافضا و خودرو

ویژگی ها:

• نام محصول:موتور خطی صدا
• ظرفیت حمل:بالا
• قدرت خروجی:بالا
• شماره مدل:سری VCAB
• مصرف برق:کم
• قدرت نامی:2500N



پارامترهای فنی:

پارامترها	سری VCAH
خطی بودن	بالا
مصرف برق	کم
قطعنامه	بالا
قدرت خروجی	بالا
دقت موقعیت	بالا
سطح سر و صدا	کم
قدرت نامی	2500N
تکرار	بالا
سرعت نامی	100HZ ((RPM)

مدل محصول	قدرت اوج (ن)	نیروی مستمر در 25°C ((N)	کل ضربه (ملی متر)	حداکثر ولتاژ (V)	ثابت EMF عقب (V/m/s)	وزن کویل (g)	قطر استاتور	رشته ی انتهای گره (ملی متر)
VCAB0005-0039-00A	5	1.5	3	5.4	0.9	23	29.5	M2 ((خارج)
VCAB0005-0050-00A	5	2.2	3.9	14.5	3.1	27	31.5	M2.5 ((خارج)
VCAB0013-0072-00A	13	4.2	7.2	26.6	5.72	16.2	26.2	M3 ((خارج)
VCAB0015-0062-00A	15	6.5	6.2	26.2	9.75	14.8	33	M3 ((خارج)
VCAB0015-0127-00A	15	4.9	12.7	21.5	4.1	12.5	30.5	شفت ¥4.8
VCAB0022-0098-00A	22	6.6	9.8	24.7	5.8	20	34.1	M3 ((خارج)
VCAB0022-0448-00A	22	11.4	44.8	14.3	4	52	48	M3 ((داخلی)
VCAB0032-0050-00A	32	8.9	5	29.3	7.1	48	40	M3 ((داخلی)
VCAB0033-0099-00A	33	8	9.9	24.3	5.87	23.5	36	M3 ((خارج)
VCAB0033-0224-00A	33	13.5	22.4	26.7	6.8	69	58	M3 ((داخلی)
VCAB0035-0105-00A	35	15.6	10.5	11.9	5	91	50	M3 ((داخلی)
VCAB0044-0040-00A	44	16.3	4	18.3	8.9	46.5	53	M3 ((داخلی)
VCAB0044-0059-00A	44.1	17.7	5.9	14.3	8	43	46	M3 ((داخلی)
VCAB0044-0075-00A	44	13.7	7.5	16.8	7.6	38.6	31.1	M3 ((خارج)
VCAB0044-0249-00A	44	11.7	24.9	44.9	8.88	65.9	38.1	M3 ((داخلی)
VCAB0070-0149-00A	70	27.3	14.9	26.9	17.7	79	43	M3 ((داخلی)
VCAB0087-0062-00A	87	21.67	6.2	34.5	12.7	45.2	43.1	M3 ((داخلی)
VCAB0087-0563-00A	87	17.5	56.3	63.4	8.1	177	72	گره ¥10
VCAB0088-0191-00A	88.5	23.2	19.1	29.9	8	162	50.8	M3 ((داخلی)
VCAB0105-0164-00A	105	35.4	16.1	20.1	11.5	150	60.4	M3 ((داخلی)
VCAB0113-0089-00A	113	35	8.9	31	17.5	125	73	گره ¥8
VCAB0262-0112-00A	262	111	11.2	35.1	41	285	71	گره ¥10
VCAB0262-0249-00A	262	112	24.9	28.2	26	785	66	گره ¥8
VCAB0294-0498-00A	294	56.8	49.8	114	24.5	685	93	گره ¥10
VCAB0436-0187-00A	436	147.6	18.7	40.7	40.7	648	80.4	گره ¥10
VCAB0436-0250-00A	436	167	25	31.6	37.2	775	78.4	گره ¥10
VCAB0445-0300-00A	445	185	30	33	35	920	76.2	گره ¥10

کاربردها:

کاربرد اصلی یک موتور کویل صوتی:
1صنعت نیمه هادی: نوشتن، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک.
2- کار با دریچه ها در این زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، سیستم تزریق شیمی دریچه های پنوماتیک.
3صنعت ماشین آلات میکرو: سیستم های تغذیه، میکرو حفاری، چاپ دقیق.
4سیستم لرزش: میز لرزش، پلتفرم لرزش
5پرونده پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی، تجهیزات آزمایش.
6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی.
