موتورهای خطی با سرعت بالا و دقت بالا برای ماشین های اتصال سیم
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001 |
| شماره مدل | VCAB0033-0224-00A |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $149 |
| جزئیات بسته بندی | بسته بندی کارتن مهر و موم شده و غیره |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | اوج نیروی | 33N |
|---|---|---|---|
| روش فعال سازی | کپسول صدا | مدل محصول | VCAB0033-0224-00A |
| استفاده | اندازه گیری، جوش لیزری، برش لیزری، دستگاه چسب، دستگاه پاشش، دستگاه پانچ، دستگاه توزیع کننده، دستگاه | عملکرد | عملکرد بالا |
| محدوده ولتاژ | 26.7 ولت | کموتاسیون | قلم مو |
| سکته کامل | 22.4 میلی متر | وزن | 69 گرم |
| برجسته کردن | موتورهای خطی با سرعت بالا,موتورهای خطی صدا با دقت بالا,دستگاه های اتصال سیم,High Precision Linear Voice Coil Motors,Wire Bonding Machines Voice Coil Motors |
||
توضیحات محصول
توضیحات محصول:
موتورهای خطی کویل صوتی به طور گسترده ای در ماشین های جامد سازی کریستال نیمه هادی و ماشین های اتصال سیم استفاده می شوند.برای فرآیند جوش سیم توسعه سفارشی از موتور کویل صدا و موتور خطی سیستم محرک مستقیم، الگوریتم های کنترل حرکت و فناوری درایو پس از بیش از ده سال ارتقاء تکراری، می تواند به راحتی و به طور پایدار حرکت سر ضربه با سرعت بالا و دقت بالا را کنترل کند،موتور کویل صدا U-Tech دارای یک پاسخ فرکانس بالا است، دقت بالا، سرعت بالا، شتاب بالا، ساختار ساده، اندازه کوچک، ویژگی های قدرت خوب، کنترل آسان و مزایای دیگر.آن را مناسب برای برنامه های کاربردی servo چرخه بسته ضربه کوتاه استبه دلیل اندازه کوچک آن، آن را به ویژه مناسب برای استفاده در برخی از فضای باریک است. آن را سرعت پاسخ سریع و وزن کوچک،بنابراین می تواند به شتاب بالا و می تواند انجام سرعت بالا نوسان حرکت متناوب.
Linear voice coil motor in the application of wire welding machine is mainly reflected in the improvement of production efficiency and reduce the dependence on the import of foreign complete sets of equipmentدستگاه اتصال سیم به طور گسترده ای در بسته های backlighting و IC و آرایه ها و سایر تجهیزات اتوماسیون جوشکاری نیمه هادی استفاده می شود.
ویژگی ها:
موتورهای خطی کویل صوتی دارای محور حرکتی داخلی و پرتوهای خطی دقیق هستند.
محور حرکتی از مواد سبک وزن، سفتی بالا، مقاومت در برابر فرسایش و کیفیت بالا ساخته شده است.
اسپری محرک سبک وزن است، با زمان پاسخ کوتاه و فرکانس بالا.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور | رشته ی انتهای گره (ملی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارج) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارج) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارج) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارج) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارج) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارج) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارج) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | گره ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | گره ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | گره ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | گره ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | گره ¥10 |

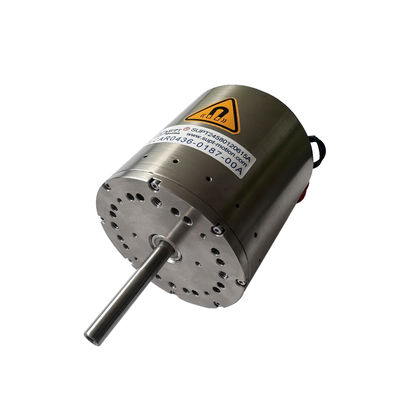

| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | گره ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | گره ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | گره ¥10 |
کاربرد:
موتور کویل خطی در اندازه گیری ، جوش لیزر ، برش لیزر ، دستگاه چسب ، دستگاه اسپری ، دستگاه سوراخ کردن ، دستگاه توزیع ، ابزار ماشین کوچک CNC به طور گسترده ای استفاده شده است.
به طور گسترده ای در نیمه هادی، آزمایش دقیق و بازرسی، کنترل جریان دریچه استفاده می شود.
طراحی ماژولار، می تواند سفارشی شود.
