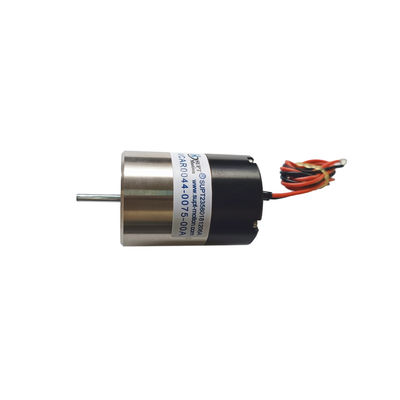

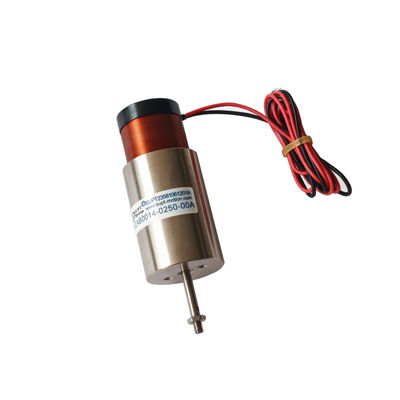

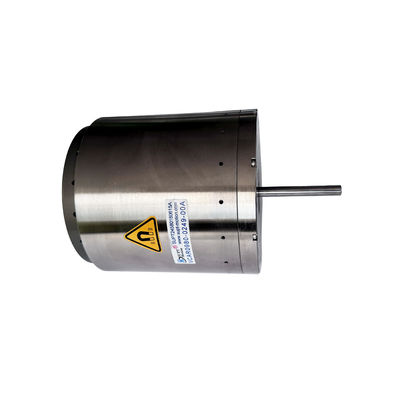

موتور کویل صوتی خطی با واکنش فرکانس بالا بدون اثر Cogging برای کنترل شیر
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | سری VCAB |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $122 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | تحویل عمومی 5-7 روزه، سریع 3-5 روزه، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
|---|---|---|---|
| مدل محصول | VCAB0015-0062-00A | حداکثر ولتاژ | 26.2 |
| نیروی اوج (N) | 15 | وزن سیم پیچ | 14.8 گرم |
| کل ضربه (میلی متر) | 6.2 میلی متر | محدوده سرعت | بالا |
| بندر | آهنرباهای موتور کویل صوتی شانگهای | نصب | انعطاف پذیر |
| نوع | میکرو موتور | ||
| برجسته کردن | کنترل دریچه موتور خطی صدا کویل,موتور کویل صدا خطی با فرکانس بالا,High Frequency Linear Voice Coil Motor |
||
توضیحات محصول
توضیحات محصول:
استفاده از موتور خطی در کنترل شیر به طور عمده در پاسخ سریع، کنترل دقیق بالا، قابلیت اطمینان بالا و اندازه کوچک، وزن سبک و سایر ویژگی ها منعکس می شود.در کنترل شیر، موتور خطی سرکه صدا از طریق مکانیسم اتصال به اسپول دریچه متصل می شود،و حرکت خطی موتور به چرخش یا جابجایی خطی اسپول برای دستیابی به باز شدن تبدیل می شود، بسته شدن و تنظیم جریان دریچه.
موتورهای خطی کویل صوتی دارای زمان پاسخ بسیار سریع هستند و می توانند در عرض میلی ثانیه به سیگنال های کنترل واکنش نشان دهند.این اجازه می دهد تا شیر به سرعت تنظیم باز کردن برای دیدار با نیاز سیستم برای پاسخ سریع به تغییرات جریان.
موتورهای خطی کویل صوتی کنترل دقیق موقعیت را امکان پذیر می کنند و اجازه می دهند باز شدن شیر را با حاشیه خطای بسیار کوچک کنترل کنند.این برای برنامه هایی که نیاز به کنترل دقیق جریان دارند مهم است، مانند صنایع شیمیایی و داروسازی.
موتورهای خطی دارای یک ساختار ساده بدون مکانیسم انتقال پیچیده هستند، که احتمال خرابی مکانیکی را کاهش می دهد. در عین حال، موتور دارای قطعات متحرک کمتری است.کمتر فرسودگی، و عمر طولانی تری که قابلیت اطمینان سیستم کنترل شیر را افزایش می دهد.
اندازه کوچک و وزن سبک موتورهای خطی کویل صدا باعث می شود که نصب و ادغام آنها در سیستم های مختلف کنترل شیر آسان باشد. به ویژه برای سناریوهای کاربردی با فضای محدود،مانند تجهیزات کوچک یا سیستم های لوله کشی فشرده، موتورهای کویل صوتی مزایای قابل توجهی دارند.
ویژگی ها:
با حرکت عمود و محور خطي دقيق ساخته شده.
گره حرکت از مواد سبک،سخت و مقاوم در برابر لباس و با کیفیت بالا ساخته شده است.
پارامتر محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور | رشته ی انتهای گره (ملی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارج) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارج) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارج) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارج) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارج) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارج) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارج) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | گره ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | گره ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | گره ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | گره ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | گره ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | گره ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | گره ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | گره ¥10 |
کاربرد محصول:
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
|
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک سیستم تزریق |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
| 8صنعت اتوماسیون: تجهیزات لیزر,دستگاه پخش کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
