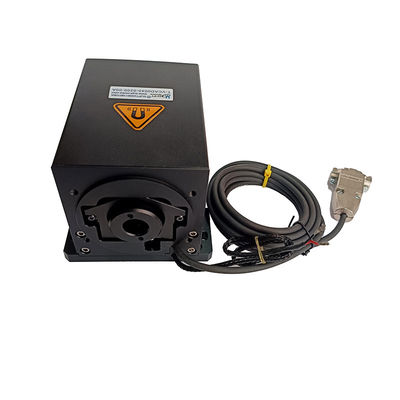

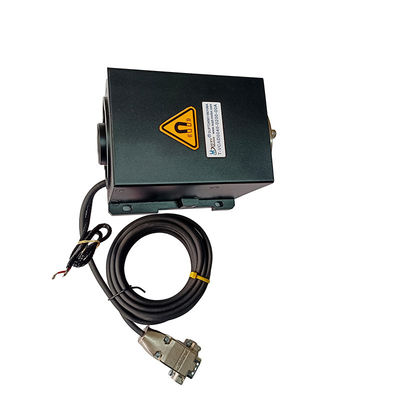

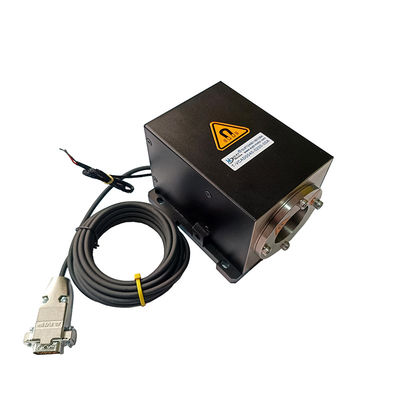

ماژول موتور کویل صوتی میکرو با دقت بالا برای تنظیم لنز پویا
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001，CCC |
| شماره مدل | سری VCAR |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $200 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | ساخت و ساز | آهنربای دائمی |
|---|---|---|---|
| تایپ کنید | میکرو موتور | محافظت از ویژگی | کاملا محصور |
| شماره مدل | VCAR0105-0164-00A | کموتاسیون | قلم مو |
| اوج نیروی (N) | 105 | حداکثر سفر (میلی متر) | 16.4 |
| روتور وزن (G) | 150 | استاتور دیا (MM) | 60.4 |
| نیروی پیوسته (N) | 35.4 | ||
| برجسته کردن | ماژول موتور Micro Voice Coil سفارشی شده,ماژول موتور پیچ صدا دقیق,Precision Micro Voice Coil Motor Module |
||
توضیحات محصول
توضیحات محصول:
با تشکر از دقت بالا، پاسخ سریع، ثبات بالا و مصرف انرژی پایین، ماژول های موتور کویل صوتی سیستم های لنز مدرن را قادر می سازند تا دقیق و انعطاف پذیر خود فوکوس، زوم،و کنترل دیافراگم.
ماژول های موتور کویل صوتی به طور گسترده ای در فوکوس خودکار، کنترل دیافراگم، سیستم های زوم و سایر فرآیندهای تنظیم لنز با دینامیک بالا استفاده می شوند، به ویژه در برنامه هایی که نیاز به سرعت، کارایی،و تنظیمات دقیق.
در طول فوکوس خودکار، ماژول های موتور کویل صوتی فاصله کانونی لنز را تنظیم می کنند تا اطمینان حاصل شود که تصویر ضبط شده توسط سنسور تصویر به طور مداوم تیز است.این فرآیند معمولاً در هنگام ضبط ویدیو زنده یا عکاسی رخ می دهد، این امکان را به لنز می دهد تا به سرعت به نیازهای فوکوس در حال تغییر مداوم پاسخ دهد.
ماژول های موتور کویل صوتی می توانند موقعیت لنز را با دقت کنترل کنند و تنظیمات بسیار دقیق تمرکز و زمان پاسخ بسیار سریع را به دست آورند و در نتیجه به تغییرات مختلف فوکوس خودکار سازگار شوند.
ویژگی ها:
ماژول های موتور کویل صوتی برای کاربردهای سرو حلقه بسته کوتاه مدت با محرک های سبک وزن و زمان پاسخ سریع (میلی ثانیه، شتاب تا 20G) استفاده می شود.
کنترل ساده و قابل اعتماد، بدون دستگاه تغییر، بدون نگهداری، عمر طولانی.
موقعیت دقیق، سرعت، شتاب و کنترل فشار
با کدگذاری مناسب و مسیر هدایت، دقت موقعیت می تواند به 0.1-5 um برسد. با توجه به الزامات حرکت و فشار مختلف، درایو ها و کنترل کننده های مناسب می توانند پیکربندی شوند.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها:
مجموعه VCAR از ماژول های موتور کویل صوتی استوانه ای تقریباً 80٪ از بازار را تشکیل می دهد ، آنها نیروهای بالایی را با شتاب های بالا تولید می کنند. با نیروهای اوج بین 0.7 N تا 3000 N. به طور معمول,طول ضربات آنها کمتر از 50 میلی متر است. کاربردهای طیف وسیعی از محرک های VCAR شامل محرک های شیر، محور z pick-and-place،پمپ های اندازه گیری دقیق کوچک با جابجایی مثبت و همچنین ویبراتورها و سیستم های خنک کننده ارتعاش فعال.
کاربردهای اصلی ماژول های موتور کویل صوتی عبارتند از:
1صنعت نیمه هادی: برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2- کار با دریچه های میدان: دریچه های اندازه گیری، سیستم های آزمایش فشار، دریچه های پنوماتیک برای کاربردهای شیمیایی و داروسازی
سیستم های تزریق
3صنعت میکرو ماشین آلات: میکرو حفاری، چاپ دقیق.
4سیستم های لرزش: جداول لرزش، پلتفرم لرزش
5زمینه پزشکی: سیستم های میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش.
6تکنولوژی هواپیمایی: سیستم های کنترل پرواز، سیستم های بازخورد خلبان.
7حوزه تجاری: پمپ های خنک کننده کامپیوتری، سیستم های فوکوس خودکار دوربین های کوچک.
8صنعت اتوماسیون: تجهیزات لیزر، تجهیزات آزمایش، ماشین آلات نساجی
