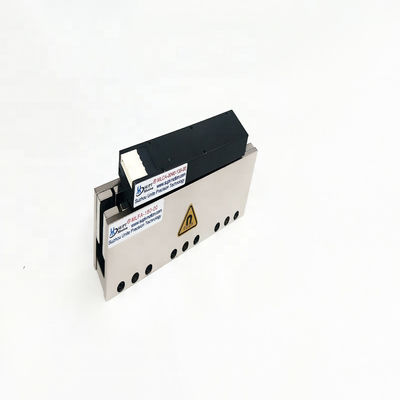

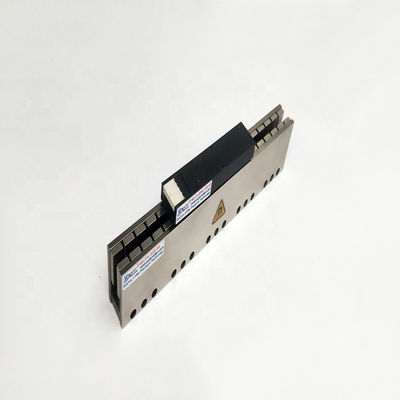

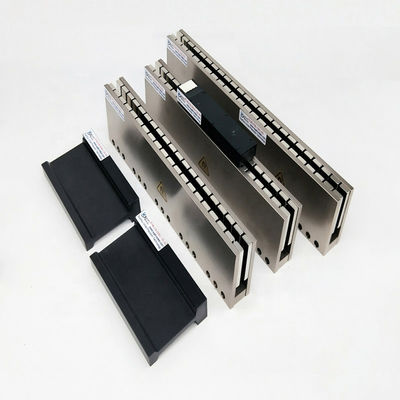

موتورهای سروا خطی شکل U با دقت بالا برای تجهیزات بازرسی ماشین
| Place of Origin | China,Suzhou |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| قیمت | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| برجسته کردن | موتور سرو خطی شکل U,موتور سرو خطی دقیق بالا,ماشین دید بازرسی موتور سرو خطی,High Precision Linear Servo Motor,Machine Vision Inspection Linear Servo Motor |
||
توضیحات محصول
توضیحات محصول:
موتور سرو خطی نوع U یک موتور بدون تماس و بدون اصطکاک است که با دقت بالا، شتاب بالا و سرعت پاسخ بالا مشخص می شود.این ویژگی ها تضمین می کند که دوربین یا سر بازرسی می تواند به طور دقیق برای بهبود وضوح بازرسی قرار داده شودکاهش زمان چرخه بازرسی برای بهبود بهره وری خط تولید؛ جلوگیری از خطاهای ناشی از پیچ سنتی یا محرک کمربند برای اطمینان از ثبات تصویر؛و کاهش فرسایش قطعات مکانیکی برای بهبود عمر تجهیزات.
موتورهای سرو خطی نوع U معمولاً در بازرسی بینایی ماشین برای اسکن و موقعیت مکانی دوربین، حرکت دقیق میز کار یا شیء مورد آزمایش، تراز دقیق بالا، استفاده می شوند.و تحقق ارتباط چند محور.
در سیستم بینایی ماشین، دوربین نیاز به اسکن در امتداد قطعه کار یا تغییر بین نقاط مختلف بازرسی دارد. موتور سرو خطی نوع u حرکت خطی با سرعت بالا و پایدار را فراهم می کند،به طوری که دوربین می تواند موقعیت دقیق بالا را در مدت زمان کوتاه تکمیل کند تا وضوح عکس را تضمین کند و دقت بازرسی را بهبود بخشد.
در طول فرآیند بازرسی، گاهی اوقات لازم است که شیء مورد آزمایش (به عنوان مثال PCB، بستر شیشه ای، تراشه نیمه هادی و غیره) را حرکت دهید.) موتورهای خطی U-type دارای پاسخ پویا و شتاب بالا هستند.، اجازه می دهد تا شی به موقعیت بررسی مشخص شده در زمان کوتاه با حفظ دقت بالا برسد.
برای سیستم های بینایی که نیاز به بازرسی چند ایستگاه یا کار چند ماژول دارند،درایو بدون واکنش و دقت موقعیت گیری تکراری بالای سرو موتورهای خطی نوع U می تواند تراز دقیق هر واحد بازرسی را تضمین کند و کارایی بازرسی را بهبود بخشد..
با ویژگی های محرک مستقیم ، ثبات حرارتی بالا و پاسخ پویا نانومتری ، موتور سرو خطی نوع U به واحد محرک اصلی تجهیزات بازرسی دید پیشرفته تبدیل شده است.
ویژگی ها:
نوع: موتور خطی، موتور سرو خطی، موتور خطی بدون آهن، موتور خطی U-shape.
موتورهای خطی بدون هسته نوع U سری MLCE فقط اسپری دارند و هیچ آهنربا ندارند، هیچ مکش بین استاتور و استاتور، هیچ اثر cogging و عملکرد صاف ندارند.
وزن کم قدرت می تواند سرعت بالا و شتاب بالا را تحقق بخشد.
ویژگی های فشار صاف، با استفاده از مقیاس، برای دستیابی به دقت بالا.
سکته می تواند به صورت خودسرانه، بی صدا، بدون نگهداری گسترش یابد.
پارامترهای محصول:
| پارامترهای عملکرد موتور خطی | ||||
| سری E--MLCE ((دنیامیک)) MLFE ((استاتور)) | ||||
| مدل/Par | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| نیروی اوج ((Fp) | N | 215 | 405 | 780 |
| جریان اوج ((lp) | آمپر | 4.8 | 4.35 | 8.1 |
| نیروی مستمر ((Fc) | N | 75 | 135 | 260 |
| جریان مداوم (lc) | آمپر | 1.6 | 1.45 | 2.7 |
| ثابت های محرک ((موتور تبدیل DC/3p)) ((Ka)) | N/√W | 12.6 | 17.9 | 25.5 |
| فشار ثابت ((L-L)) ((Kf)) | N/Amp | 47.3 | 95.1 | 97.5 |
| ثابت EMF عقب ((L-L)) ((Kb)) | V/m/sec | 27.3 | 54.9 | 54.9 |
| ثابت الکتریکی ((Te) | ms | 0.35 | 0.35 | 0.35 |
| مقاومت ((L-L)) ((R)) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| محرک ((L-L)) ((l)) | م | 3.1 | 6.2 | 3.1 |
| ضریب انتقال گرما ((Rth) | °C/W | **2 | **1.35 | **072 |
| حداکثر دمای کویل ((Tmax) | °C | 120 | 120 | 120 |
| قطب مغناطیسی (۲T) | mm | 30 | 30 | 30 |
| وزن موتور | کیلوگرم | 0.45 | 0.82 | 1.53 |
کاربردها:
کاربردهای اصلی سرو موتورهای خطی شکل U:
1تجهیزات تولید نیمه هادی، از جمله تجهیزات ساخت وافره و تجهیزات بسته بندی تراشه.
2صنعت صفحه نمایش تخت (FPD) ، تجهیزات آزمایش دقیق / تولید دیسک سخت / تولید کانکتور / تجهیزات تولید صفحه چاپ و غیره
3علوم زیستی، تجهیزات پزشکی، تجهیزات بازرسی بینایی ماشین و موارد مختلف تجهیزات.
4قطعات الکترونیک SMT، تجهیزات تست PCB
5دستگاه های تجهیزات لجستیکی
