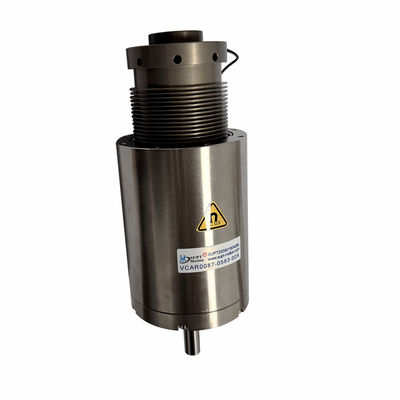

موتور سیم پیچ صوتی خطی با پاسخ فرکانس بالا برای تولید الکترونیک 3C
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001,CE |
| شماره مدل | سری VCAB |
| مقدار حداقل تعداد سفارش | 2 عدد |
| قیمت | $110-$180 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | t/t |
| قابلیت ارائه | مذاکره شود |
جزئیات محصول
| ضمانت | 3 ماه - 1 سال | مدل محصول | VCAB0087-0563-00A |
|---|---|---|---|
| وزن (گرم) | 177 | نیروی اوج (N) | 87 |
| کل ضربه (میلی متر) | 56.3 | حداکثر ولتاژ (V) | 63.4 |
| کاربرد | محصول اتوماتیک | دقت موقعیت یابی | عالی |
| نوع محصول | موتور سیم پیچ صدای خطی | تخفیف | قلم مو |
| نیروی پیوسته (N) | 17.5 N | ||
| برجسته کردن | موتور کویل صدا خطی با فرکانس بالا,موتور سیم پیچ صوتی الکترونیک 3C,موتور سیم پیچ صوتی خطی با گارانتی,3C electronics voice coil motor,linear voice coil motor with warranty |
||
توضیحات محصول
توضیحات محصول:

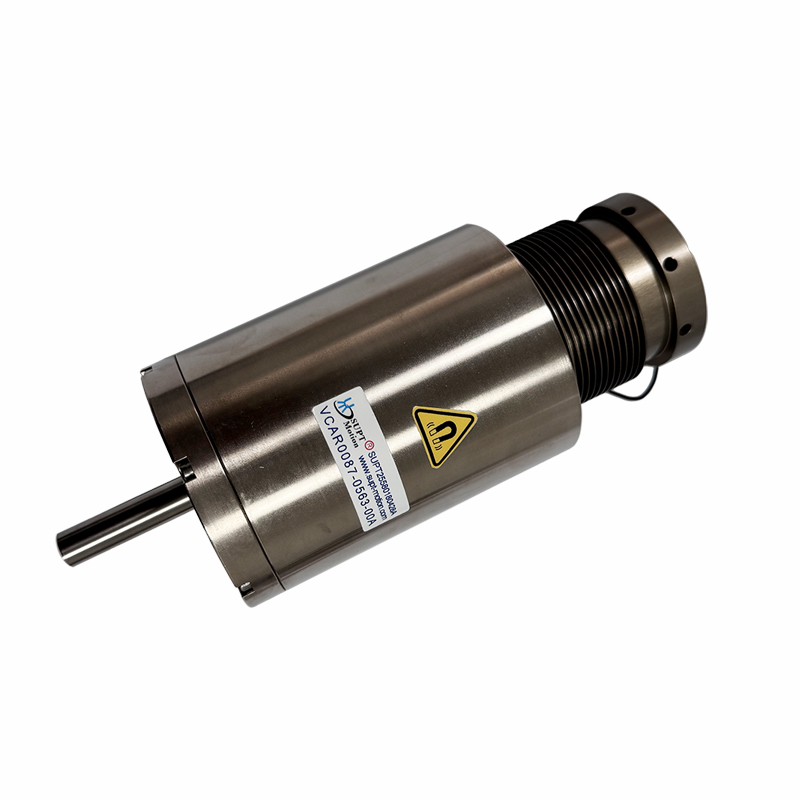

موتور سیمپیچ صوتی خطی نصب شده بر روی شفت SUPT شامل یک مجموعه آهنربای دائمی، سیمپیچ متحرک و مکانیزم راهنما است. این موتور سیمپیچ صوتی خطی شامل یک شفت حرکتی یکپارچه و یاتاقانهای خطی دقیق است، مدل VCAB0087-0563-00A. با داشتن قطر یاتاقان و شفت فشرده با طول افزایش یافته، به عنوان یک موتور برسدار عمل میکند. مزایای عملکرد آن شامل سرعت پاسخ بالا، موقعیتیابی با دقت بالا، کنترل دقیق نیرو، طراحی سبک وزن و اینرسی کم است. موتورهای سیمپیچ صوتی خطی کاربردهای گستردهای دارند و معمولاً در تولید و تجهیزات تست الکترونیک 3C استفاده میشوند. در تولید الکترونیک 3C، موتورهای سیمپیچ صوتی خطی SUPT حرکت دقیق و “خطی + چرخشی” را در طول فرآیندهایی مانند بستهبندی تراشه، مونتاژ ماژول دوربین و ادغام اجزا امکانپذیر میکنند. عملکرد بالای آنها امکان تماس ملایم با اجزای ظریف با حداقل نیرو را فراهم میکند و از آسیبدیدگی جلوگیری میکند.
ویژگیها:
نوع: موتور سیمپیچ صوتی خطی، موتور سیمپیچ صوتی خطی نصب شده بر روی شفت، محرک حرکت خطی سری VCAB.
سرعت: سرعت بالا
مدل محصول: VCAB0087-0563-00A
ویژگیهای اصلی موتورهای سیمپیچ صوتی خطی: درایو مستقیم، حذف خطاهای لقی و اصطکاک ناشی از چرخدندهها، پیچها و سایر مکانیزمهای انتقال.
سرعت پاسخ بالا: زمان پاسخ تا میلیثانیه یا زیر میلیثانیه، مناسب برای سیستمهای اسکن با سرعت بالا و کنترل بلادرنگ.
کنترل با دقت بالا: دقت موقعیتیابی در سطح نانومتر را میتوان در سیستمهای حلقه بسته محقق کرد، مناسب برای وظایف بازرسی با دقت فوقالعاده بالا.
پارامترهای محصول:
| مدل محصول | حداکثر نیرو (N) |
نیروی پیوسته در 25℃(N) |
کل کورس (mm) |
حداکثر ولتاژ (V) |
ثابت EMF معکوس (V/m/s) |
وزن سیمپیچ (g) |
قطر استاتور | رزوه انتهای شفت (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
کاربردها:
موتورهای سیمپیچ صوتی خطی نصب شده بر روی شفت SUPT MOTION در کاربردهای خاص برای تولید الکترونیک 3C: مونتاژ لمینیت ماژول دوربین، تست حساسیت صفحه لمسی و دوام کلید، جابجایی اجزا و مونتاژ برد PCB.
1. موتورهای سیمپیچ صوتی خطی نصب شده بر روی شفت دارای طول عمر فوقالعاده طولانی، عملکرد پایدار و ویژگیهای فرکانس بالا، سرعت بالا و پاسخگویی بالا هستند. همراه با اثردهندههای انتهایی خاص، میتوانند فشار انگشت واقعی را شبیهسازی کنند. مناسب برای آزمایش عملکردهای صفحه لمسی مانند ضربه زدن، کشیدن انگشت و فشار طولانیمدت روی صفحههای خازنی/مقاومتی در تلفنهای هوشمند، تبلتها و ساعتها، و همچنین انجام آزمایشهای دوام فشار مکرر برای دکمههای فیزیکی مانند صفحهکلیدها و دکمههای پاور تلفن. با تجزیه و تحلیل نیروی بازخورد و جابجایی، آنها به ایجاد مدلهای نظارت بر کیفیت دادههای بزرگ کمک میکنند.
2. در مونتاژ PCB، موتورهای سیمپیچ صوتی خطی شفتدار امکان بارگیری و تخلیه سریع را فراهم میکنند. در طول درج DIP، آنها قرار دادن اجزای با شکل نامنظم و حجم زیاد را تسهیل میکنند. با تنظیم جهتگیری اجزا قبل از درج برای همترازی با سوراخهای PCB، آنها از قرارگیری دقیق اطمینان حاصل میکنند و از عدم تراز یا درج نادرست سوراخ جلوگیری میکنند. نیروی درج کنترلشده به طور موثر از خم شدن پینها یا آسیب PCB جلوگیری میکند.
