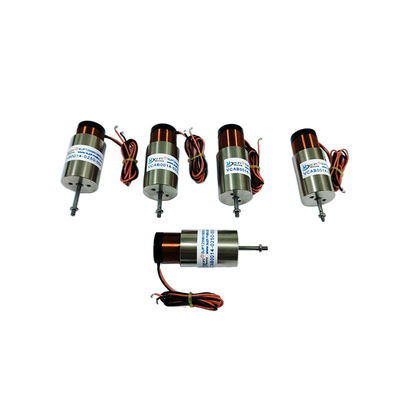

موتور خطی صدا با دقت بالا برای اتوماسیون نیمه هادی
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001,CE,3C |
| شماره مدل | سری VCAB |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $110-$190 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | مدل محصول | VCAB0044-0059-00A |
|---|---|---|---|
| وزن (گرم) | 43 | نیروی اوج (N) | 44 |
| کل ضربه (میلی متر) | 5.9 | حداکثر ولتاژ (V) | 14.3 |
| برنامه | محصول اتوماتیک | سرعت | بالا |
| نوع محصول | موتور سیم پیچ صدای خطی | تخفیف | قلم مو |
| نیروی پیوسته (N) | 17.7 N | فیلدهای کاربردی | 3C الکترونیک، نیمه هادی، اتوماسیون، اپتیک، تجهیزات بازرسی |
| دقت | بالا | ||
| برجسته کردن | موتور کویل صدا خطی با دقت بالا,موتور کویل صوتی با پاسخ بالا,موتور سیمکاندکتور صدا برای اتوماسیون,high response voice coil motor,automation semiconductor voice coil motor |
||
توضیحات محصول
توضیحات محصول:
موتور سیم پیچ صوتی خطی VCAB0044-0059-00A شرکت SUPT، با دقت بالا و عملکرد با سرعت بالا، در تجهیزات بازرسی نیمه هادی، پلتفرم های بازرسی نوری خودکار و سیستم های تولید پیشرفته برتری دارد. این موتور دارای میرایی کم و پهنای باند بالا است و خطاهای موقعیت یابی را به حداقل می رساند و تکرارپذیری بالایی را در طول حرکات با سرعت بالا حفظ می کند. طراحی بدون دندانه آن، جابجایی نرم تری را امکان پذیر می کند و آن را به ویژه برای تنظیمات میکرو جابجایی، موقعیت یابی ایستگاه پروب، توزیع، قرار دادن تراشه، موقعیت یابی فیکسچر تست و پلتفرم های بازرسی سریع مناسب می کند. قابلیت شتاب فوق العاده آن نیز الزامات سختگیرانه برای پاسخ سریع در خطوط تولید با توان عملیاتی بالا را برآورده می کند.
در اتوماسیون نیمه هادی، موتور سیم پیچ صوتی خطی به لطف شتاب بالا، دقت در سطح نانومتر، حرکت بدون دندانه و پاسخ دینامیکی سریع، به یک محرک ضروری تبدیل شده است. مکانیزم درایو مستقیم، حرکت فوق العاده نرمی را بدون لقی مکانیکی تضمین می کند و عملکرد برتری را در جابجایی ویفر، میکرو موقعیت یابی، سیستم های فوکوس خودکار لیتوگرافی، تراز بسته بندی و پلتفرم های بازرسی با سرعت بالا امکان پذیر می کند.
ویژگی ها:
- دقت موقعیت یابی در سطح نانومتر
- شتاب بالا / پاسخ دینامیکی سریع
- بدون دندانه / بدون لقی
- حرکت فوق العاده بی صدا / بدون ذره
- پشتیبانی از کنترل موقعیت / نیرو / سرعت حلقه بسته
مشخصات فنی:
کورس: 5.9 میلی متر
نیروی پیوسته: 17.7 نیوتن
نیروی اوج: 44 نیوتن
ثابت نیرو: 8 نیوتن بر آمپر
مقاومت: 6.2 اهم
جرم: خوب
ابعاد: 200*400*400 سانتی متر
جریان کار: 2.3 آمپر
پارامترهای محصول:
| مدل محصول | نیروی اوج (N) |
نیروی پیوسته at 25℃(N) |
کورس کل (mm) |
حداکثر ولتاژ (V) |
ثابت EMF معکوس (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | رزوه انتهای شفت (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
کاربردها:
- ربات جابجایی ویفر: حرکت خطی با سرعت بالا و جبران انعطاف پذیر را فراهم می کند و راندمان انتقال فیلم را بهبود می بخشد.
-
مرحله فوکوس خودکار لیتوگرافی: به تنظیم دقیق فوکوس در سطح نانومتر و جبران پلتفرم دست یابید.
- AOI / AVI / بازرسی نوری / بصری: حفظ پایداری تصویر در طول اسکن با سرعت بالا برای کاهش خطاهای اسکن.
- مرتب کننده قالب: برای برداشت با سرعت بالا، کنترل موقعیت دقیق و تراز میکرو جابجایی.
- تستر پروب: نیروی تماس پروب تست را کنترل کنید تا از دقت و تکرارپذیری تست اطمینان حاصل کنید
- توزیع دقیق: ارتفاع محور Z و فشار توزیع چسب را برای بهبود سازگاری کنترل کنید.
- ایستگاه های مونتاژ بسته بندی: از موقعیت یابی نانومتر بسته بندی فوق العاده ریز و عملیات قفل با سرعت بالا پشتیبانی می کند.
