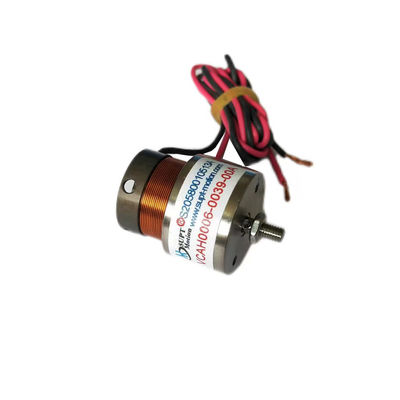

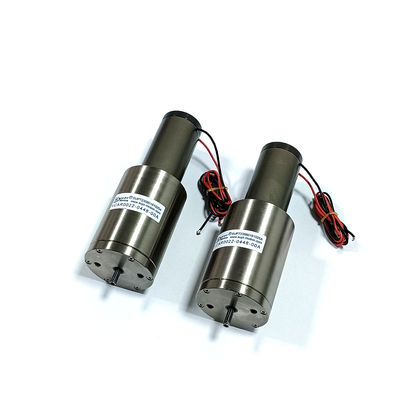

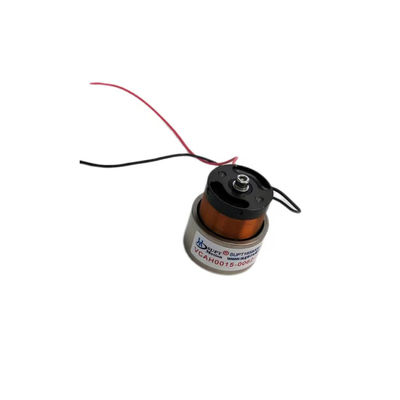

Hiah استقرار خطی موتور کویل صدا برای سیستم های تمرکز خودکار دوربین با سرعت بالا
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001,CE,3C |
| شماره مدل | سری VCAB |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $113-$170 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | مدل محصول | VCAB0044-0040-00A |
|---|---|---|---|
| وزن (گرم) | 46.5 | نیروی اوج (N) | 44 |
| کل ضربه (میلی متر) | 4 | حداکثر ولتاژ (V) | 18.3 |
| برنامه | محصول اتوماتیک | سرعت | بالا |
| نوع محصول | موتور سیم پیچ صدای خطی | تخفیف | قلم مو |
| نیروی پیوسته (N) | 16.3N | فیلدهای کاربردی | 3C الکترونیک، نیمه هادی، اتوماسیون، اپتیک، تجهیزات بازرسی |
| دقت | بالا | ||
| برجسته کردن | یک موتور خطی برای فوکوس خودکار,موتور خطی دوربین با سرعت بالا,استقرار خطی ولتاژ صدا,high speed camera linear motor,stability linear voice coil actuator |
||
توضیحات محصول
توضیحات محصول:
از آنجایی که دوربینهای صنعتی، سیستمهای بینایی ماشین، تصویربرداری نظارتی، اپتیک پزشکی و تجهیزات اپتیکی پیشرفته، کیفیت تصویر بالاتری را طلب میکنند، سیستمهای فوکوس لنز به سرعت از مکانیزمهای مکانیکی سنتی به سمت راهحلهای میکرو موقعیتیابی با سرعت بالا و حلقه بسته در حال تکامل هستند.
با بهبود مستمر کیفیت تصویربرداری و الزامات اتوماسیون برای دوربینهای دیجیتال، دوربینهای صنعتی و دستگاههای هوشمند، تقاضاهای بیشتری برای عملکرد سیستمهای فوکوس لنز وجود دارد. موتورهای سیمپیچ صوتی خطی (LVCM)، با درایو خطی مستقیم، پاسخ دینامیکی بالا و دقت موقعیتیابی بالا، به یک راهحل محرک اصلی برای سیستمهای فوکوس خودکار دوربینهای مدرن تبدیل شدهاند.
در یک سیستم فوکوس موتور سیمپیچ صوتی، موتور مستقیماً گروه لنز را در امتداد محور نوری با استفاده از نیروی الکترومغناطیسی هدایت میکند و امکان حرکت خطی سریع و روان را برای فوکوس خودکار دقیق فراهم میکند. در مقایسه با موتورهای پلهای سنتی یا مکانیزمهای دندهای، LVCMها بدون تماس مکانیکی، لقی انتقال یا اصطکاک کار میکنند و دقت و تکرارپذیری فوکوس را به طور قابل توجهی بهبود میبخشند. این امر آنها را برای کاربردهای فوکوس با فرکانس بالا و میکرو استروک ایدهآل میکند.
در طول عملکرد فوکوس خودکار (AF) با سرعت بالا، موتورهای سیمپیچ صوتی خطی شتاب بالا و پاسخ سریع را ارائه میدهند و به لنز اجازه میدهند تا به سرعت نقطه فوکوس بهینه را جستجو و قفل کند. این امر زمان فوکوس را به میزان زیادی کاهش میدهد و راندمان کلی عکاسی را افزایش میدهد. حرکت روان و پیوسته همچنین لرزش و نویز را به حداقل میرساند که به ویژه برای ضبط ویدیو و تصویربرداری با بزرگنمایی بالا مفید است.
ویژگیها:
- دقت فوکوس میکرون / زیر میکرون
- پاسخ میلیثانیهای برای فوکوس خودکار سریع
- حرکت روان، بدون لرزش و بدون لقی
- تکرارپذیری بالا و پایداری بلندمدت
- طراحی فشرده برای ادغام آسان ماژول لنز
مشخصات فنی:
کورس: 4 میلیمتر
نیروی پیوسته: 16.3 نیوتن
نیروی اوج: 44 نیوتن
ثابت نیرو: ناموجود
مقاومت: 15.25 اهم
جرم: خوب
ابعاد: 200*400*400 سانتیمتر
جریان کاری: 1.2 آمپر
پارامترهای محصول:
| مدل محصول | نیروی اوج (N) |
نیروی پیوسته at 25℃(N) |
کورس کل (mm) |
حداکثر ولتاژ (V) |
ثابت EMF برگشتی (V/m/s) |
وزن سیمپیچ (g) |
قطر استاتور | رزوه انتهای شفت (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(بیرونی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(بیرونی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(بیرونی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(بیرونی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(بیرونی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(بیرونی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(بیرونی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
کاربردها:
- فوکوس خودکار دوربین صنعتی (AF بینایی ماشین)
- سیستمهای نظارت هوشمند و تصویربرداری با سرعت بالا
- فوکوس آندوسکوپی پزشکی / تصویربرداری میکروسکوپی
- سیستمهای لنز AOI / بازرسی بصری
- تجهیزات عکاسی و تصویربرداری علمی پیشرفته
