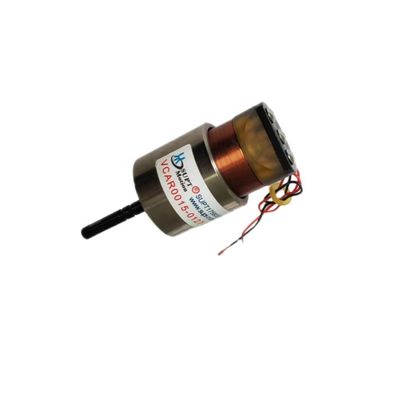

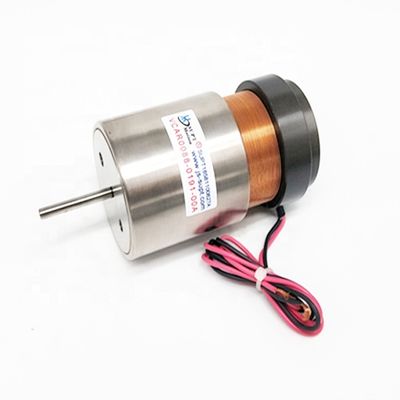

Hiah Performance Linear Voice Coil Actuator برای وظایف دقیق اتوماسیون صنعتی
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001,CE,3C |
| شماره مدل | سری VCAB |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | $110-$175 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| گارانتی | 3 ماه - 1 سال | مدل محصول | VCAB0105-0164-00A |
|---|---|---|---|
| وزن (گرم) | 150 | نیروی اوج (N) | 105 |
| کل ضربه (میلی متر) | 16.4 | حداکثر ولتاژ (V) | 20 |
| برنامه | محصول اتوماتیک | دقت موقعیت یابی | بالا |
| نوع محصول | موتور سیم پیچ صدای خطی | تخفیف | قلم مو |
| نیروی پیوسته (N) | 35.4N | ابعاد | کلاس 60.4 میلی متر |
توضیحات محصول
توضیحات محصول:
VCAB0105-0164-00A نیرو را به طور مستقیم از طریق تعامل الکترومغناطیسی بین سیم پیچ و آهنربای دائمی تولید می کند. نیروی خروجی با توجه به ورودی جریان بسیار خطی است.
همانطور که اتوماسیون صنعتی به سمت دقت بالاتر، سرعت بیشتر، ثبات بیشتر و کنترل هوشمندانه تکامل می یابد، مکانیزم های حرکتی سنتی مانند پیچ های سربی، تسمه ها و کاهنده های دنده به طور فزاینده ای در برآوردن الزامات پیشرفته شکست می خورند.
از آنجایی که اتوماسیون صنعتی به سمت سرعت بالاتر، دقت بیشتر و هوش افزوده شده ادامه می یابد، الزامات سختگیرانه تری برای سیستم های اجرا از نظر دقت موقعیت یابی، پاسخ دینامیکی و پایداری عملیاتی اعمال می شود. موتورهای سیم پیچ صوتی خطی (LVCM)، با عملکرد درایو مستقیم و عملکرد دینامیکی برجسته، به طور گسترده در کارهای اجرای دقیق در سراسر اتوماسیون صنعتی استفاده می شوند.
LVCM ها از نیروی الکترومغناطیسی برای هدایت مستقیم حرکت خطی بدون تماس مکانیکی، اجزای انتقال یا لقی استفاده می کنند. این امر دقت تکرارپذیری بالا و کنترل میکرو موقعیت یابی پایدار را امکان پذیر می کند. در کاربردهایی مانند مونتاژ دقیق، توزیع، جوشکاری، بازرسی و کالیبراسیون، موتورهای سیم پیچ صوتی می توانند به دقت موقعیت یابی در سطح میکرومتر یا حتی زیر میکرومتر دست یابند و به طور قابل توجهی ثبات فرآیند و بازده محصول را بهبود بخشند.
برای عملیات با سرعت بالا و فرکانس بالا، موتورهای سیم پیچ صوتی خطی شتاب بالا و پاسخ سریع را ارائه می دهند و امکان ردیابی دقیق دستورات کنترلی و پروفایل های حرکتی پیچیده را فراهم می کنند. حرکت روان و لرزش کم آنها به کاهش استرس مکانیکی و افزایش قابلیت اطمینان کلی سیستم کمک می کند.
ویژگی ها:
- دقت موقعیت یابی میکرون یا زیر میکرون
- شتاب بالا و پاسخ در سطح میلی ثانیه
- لقی صفر، سایش صفر و حرکت بسیار خطی
- پایداری طولانی مدت در حین کار مداوم
-
بدون پیچ های سربی، چرخ دنده یا تسمه
-
لقی صفر و خطای انتقال
-
پاسخ دینامیکی سریع با پهنای باند کنترل گسترده
-
پیاده سازی آسان کنترل حلقه بسته موقعیت، سرعت و نیرو
پارامترهای محصول:
| مدل محصول | حداکثر نیرو (N) |
نیروی پیوسته at 25℃(N) |
کل کورس (mm) |
حداکثر ولتاژ (V) |
ثابت EMF معکوس (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | رزوه انتهای شفت (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
کاربردها:
- مونتاژ دقیق و فعال سازی پرس فیت
- ماژول های فعال سازی محور Z دقیق
- واحدهای موقعیت یابی و جبران با سرعت بالا
- دستگاه های توزیع، جوشکاری و اتصال دقیق
- مراحل اجرای بازرسی و آزمایش
- فعال سازی دقیق اندام انتهایی رباتیک
