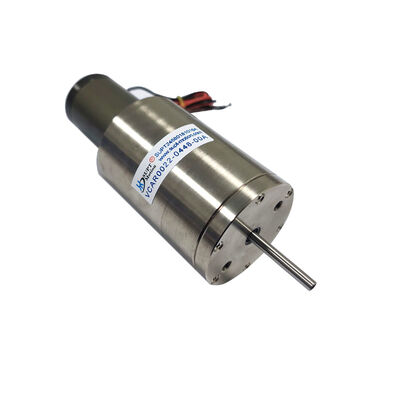

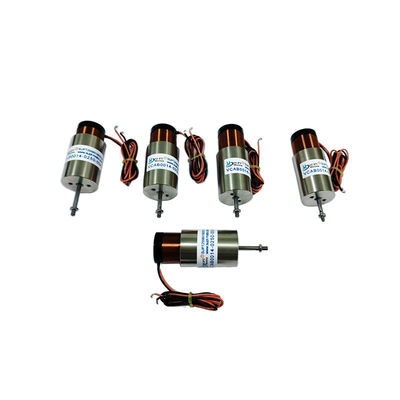

موتور سیم پیچ صوتی شفت 44N 5.9 میلی متری برای سیستم های AOI
جزئیات محصول
| نوع محصول | موتور سیم پیچ صدای خطی | استفاده | پروفایل دقیق سطح، قایق، ماشین، دوچرخه برقی |
|---|---|---|---|
| بندر | شانگهای | منبع تغذیه | ولتاژ و جریان مورد نیاز |
| نیروی اوج | 44N | ساخت و ساز | آهنربای دائمی |
| فورستایپ | نیروی محرکه مستقیم | گارانتی | 3 ماه - 1 سال |
| حداکثر ولتاژ | 14.3 ولت | محافظت از ویژگی | کاملا محصور |
| سکته مغزی | 5.9 میلی متر | نوع درایو | سیم پیچ صدا |
| برجسته کردن | موتور سیم پیچ صدای 44N با دقت بالا,موتور سیم پیچ صوتی 5.9 میلی متری,موتور سیم پیچ صوتی خطی سیستم های AOI |
||
توضیحات محصول
توضیحات محصول:
VCAB0044-0059-00A یک موتور کویل صوتی نیمه بسته و با دقت بالا است که برای بازرسی نوری خودکار (AOI) ، تجهیزات آزمایش نیمه هادی،و برنامه های کاربردی موقعیت دقیق که نیاز به دقت و تکرار بسیار بالا دارند.
سری VCAB از موتورهای خطی صدا دارای یک طراحی گره حرکت داخلی است و حامل های خطی دقیق را برای ارائه هدایت صاف و اصطکاک کم و دقت استثنایی ادغام می کند.گره حرکت از سنگ سبک ساخته شده استمواد مقاوم در برابر فرسایش با سفتی بالا، دقت موقعیت گذاری ثابت را در میلیون ها چرخه تضمین می کند. طراحی سبک آن سرعت تسریع سریع و زمان ثبات کوتاه را امکان پذیر می کند.که باعث می شود آن را ایده آل برای بررسی و تست با سرعت بالا.
در سیستم های بازرسی AOI و نیمه هادی، موقعیت دقیق محور Z برای حفظ تمرکز در طول گرفتن تصویر با سرعت بالا بسیار مهم است.این موتور خطی با کویل صدا از یک طراحی مستقیم استفاده می کند، تضمین حرکت صاف و بدون آثار هنری؛ در عین حال، نسبت فشار به جرم بالا آن امکان تنظیم سریع تمرکز بدون تجاوز را فراهم می کند.9 میلی متری حرکت می دهد سفر کافی برای سیستم های فوکوس خودکار و برنامه های اندازه گیری پروفایل سطح.
طراحی کابینت نیمه بسته از اجزای داخلی در برابر گرد و غبار و آلاینده ها محافظت می کند.که در محیط های اتاق تمیز که ذرات می تواند کیفیت بازرسی نوری را به خطر بیندازد، بسیار مهم است.. محموله های دقیق یکپارچه نیاز به مجموعه های راه آهن راهنمای خارجی را از بین می برند، پیچیدگی سیستم و هزینه را کاهش می دهند در حالی که قابلیت اطمینان کلی را افزایش می دهند.
این موتور خطی کویل صوتی نیز به طور ایده آل برای کاربردهای آزمایش سنج مناسب است، جایی که نیروی تماس کنترل شده برای اندازه گیری های دقیق الکتریکی حیاتی است.رابطه خطی نیروی و جریان امکان تنظیم دقیق نیروی را فراهم می کند، اطمینان از فشار تماس ثابت در چندین نقطه آزمایش. مکانیسم بازگشت صفر از خطاهای موقعیت جلوگیری می کند و در نتیجه از شکست تماس یا تشخیص اشتباه خطا جلوگیری می کند.
ویژگی ها:
- نام محصول:موتور خطی صدا
- شماره مدل:VCAH0044-0059-00A
- قدرت اوج: 44.1 N
- نیروی مستمر @25°C: 17.7 N
- کل ضربه: 5.9 میلی متر
- حداکثر ولتاژ: 14.3 ولت
- ثابت EMF عقب: 8 V/m/s
- وزن کویل: ۴۳ گرم
- قطر استاتور: 46 میلی متر
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور | رشته ی انتهای گره (ملی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((خارج) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 ((خارج) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 ((خارج) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 ((خارج) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 ((خارج) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 ((داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 ((داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 ((خارج) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 ((داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 ((داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 ((داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 ((داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 ((خارج) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 ((داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 ((داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 ((داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | گره ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 ((داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 ((داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | گره ¥8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | گره ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | گره ¥8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | گره ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | گره ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | گره ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | گره ¥10 |
کاربردها:
| کاربرد اصلی یک موتور کویل صوتی: | ||||||||||
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. | ||||||||||
| 2. کار با شیر در این زمینه: شیرهای اندازه گیری نوع، سیستم های آزمایش فشار، سیستم تزریق شیمی شیرهای پنوماتیک. | ||||||||||
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. | ||||||||||
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. | ||||||||||
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. | ||||||||||
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. | ||||||||||
| 7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری | ||||||||||
| 8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
1فوکوس اتوماتیک با بازرسی نوری خودکار (AOI)
2. آزمايشگرهاي سونوپ هاي نيمه رسان
3پروفایل دقیق سطح
4. قرار دادن سوزن
5کنترل نیروی تماس با سُند آزمایش
6موقعیت تجهیزات متروولوژی
