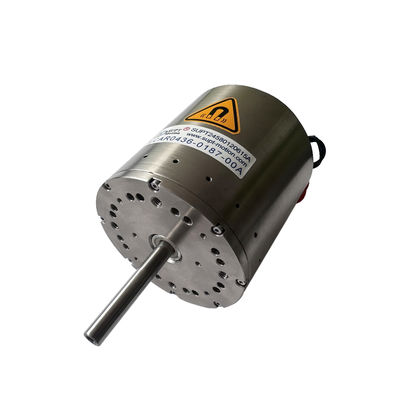

موتور 33N 22.4mm Stroke High Continuous Force Shaft Voice Coil برای اتوماسیون
جزئیات محصول
| ولتاژ (V) | 26.9 | تایپ کنید | میکرو موتور |
|---|---|---|---|
| گشتاور | درخواست ها | ساخت و ساز | آهنربای دائمی |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| اوج نیروی (N) | 33 | حداکثر سفر (میلی متر) | 22.4 |
| موتور سیم پیچ صدا (V) | 26.7 | روتور وزن (کیلوگرم) | 69 |
| قطر استاتور (mm) | 58 | نیروی پیوسته (N) | 13.5 |
| برجسته کردن | موتور سیم پیچ صدای 33N با نیروی بالا,موتور سیم پیچ صوتی 22.4 میلی متری,موتور سیم پیچ صدای خطی نیروی پیوسته |
||
توضیحات محصول
توضیحات محصول:
موتور سیم پیچ صوتی خطی VCAB0033-0224-00A حداکثر نیروی رانش 33 نیوتن را ارائه می دهد و در مجموع 22.4 میلی متر حرکت دارد. نیروی رانش لازم را برای عملیات مونتاژ، انتقال قطعه کار و سیستم های میرایی فعال فراهم می کند و به طور خاص برای استفاده در تجهیزات خودکار طراحی شده است.
موتور سیم پیچ صدای خطی یاتاقان های خطی دقیق را مستقیماً در محفظه موتور ادغام می کند و از هدایت دقیق و کم اصطکاک در کل محدوده ضربه اطمینان می دهد. شفت متحرک از مواد سبک وزن، استحکام بالا و مقاوم در برابر سایش ساخته شده است که عملکرد قابل اعتمادی را در طول چرخه های حرکت رفت و برگشتی ارائه می دهد.
یکی از ویژگی های کلیدی این موتور سیم پیچ صوتی خطی، رانش نامی پیوسته آن تا 13.5 نیوتن در دمای 25 درجه سانتیگراد است که تقریباً 41 درصد از حداکثر رانش آن را تشکیل می دهد. این نسبت بالای رانش پیوسته به رانش پیک تضمین میکند که تجهیزات در حین کار مداوم بیش از حد گرم نمیشوند، و آن را برای کاربردهایی که نیاز به فعالسازی مکرر یا طولانیمدت دارند، مانند چرخههای انتخاب و مکان یا میرایی ارتعاش مداوم، ایدهآل میکند. قطر استاتور 58 میلی متر است و انتهای شفت مجهز به رزوه داخلی M3 است تا اتصال مکانیکی ایمن را ایجاد کند.
در سیستمهای مونتاژ خودکار، موتور سیمپیچ صوتی VCAB0033-0224-00A در کارهایی که نیاز به رانش بالا و موقعیتیابی دقیق دارند، مانند فشار دادن بلبرینگها به داخل محفظهها، قرار دادن کانکتورها یا اعمال نیروهای گیره کنترلشده، برتری مییابد. مشخصه نیرو-جریان خطی از منحنیهای نیروی قابل برنامهریزی پشتیبانی میکند و موتور را قادر میسازد ابتدا تماس ملایم برقرار کند و سپس نیروهای موقعیتیابی بالاتر را بدون نیاز به ساختارهای مکانیکی پیچیده اعمال کند. طراحی محفظه نیمه بسته از بلبرینگ های دقیق داخلی و مجموعه های سیم پیچ در برابر گرد و غبار و آلاینده ها محافظت می کند، که برای عملکرد قابل اعتماد در محیط های اتوماسیون صنعتی بسیار مهم است.
پارامترهای فنی:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | نخ انتهای شفت (میلی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
برنامه های کاربردی:
پرس های مونتاژ خودکار
درج بلبرینگ
نشیمن کانکتور
گیره و نگهدارنده وسایل
میرایی ارتعاش فعال
فعال سازی ربات صنعتی
