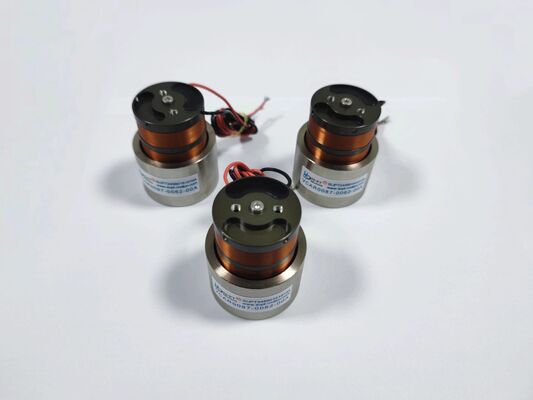

موتور 15N 12.7mm Stroke Shaft-Type Voice Coil برای سنجش نیمه هادی
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | مدل محصول | VCAB0015-0127-00A |
|---|---|---|---|
| وزن (گرم) | 21.5 | نیروی اوج (N) | 15 |
| کل ضربه (میلی متر) | 12.7 | حداکثر ولتاژ (V) | 12.5 |
| دقت موقعیت یابی | بالا | نیروی پیوسته (N) | 4.9N |
| نوع محصول | موتور کویل صوتی خطی با شفت | سر و صدا | سر و صدای کم |
| برنامه های کاربردی | موقعیت یابی دقیق، هاپتیک، اپتیک، ساخت نیمه هادی | ||
| برجسته کردن | 12.7mm محرک تکان دار نوع شافتی,موتور 15N برای سنجش نیمه هادی,موتور سیم پیچ صوتی خطی با گارانتی |
||
توضیحات محصول
توضیحات محصول:
موتور سیم پیچ صوتی نوع شفت SUPT، مدل VCAB0015-0127-00A، دارای دقت بالایی است و به طور خاص برای آزمایش پروب ویفر نیمه هادی، موقعیت یابی دقیق ارتفاع، و کاربردهای تجهیزات تست خودکار طراحی شده است.
این موتور سیم پیچ صوتی خطی دارای طراحی داخلی محور حرکتی است و یاتاقان های خطی دقیقی را در خود جای داده است که دقت هدایت استثنایی و عملکرد روان را ارائه می دهد. شفت حرکتی از مواد سبک وزن، استحکام بالا و مقاوم در برابر سایش ساخته شده است که عملکرد پایدار را تضمین می کند.
در کاربردهای آزمایش پروب نیمه هادی، حفظ نیروی تماس پایدار برای جلوگیری از آسیب به لنت های اتصال دقیق یا نوک پروب بسیار مهم است. طراحی مستقیم درایو این موتور سیم پیچ صوتی به دقت موقعیت یابی قابل تکرار در سطح میکرومتر دست می یابد که به طور مستقیم به بهبود عملکرد تست و کاهش نرخ های مثبت کاذب کمک می کند.
VCAB0015-0127-00A در مقایسه با موتور پله ای سنتی یا پلت فرم های سربی اسکرو مبتنی بر سروو، عملکرد دینامیکی برتر، واکنش مکانیکی صفر و افت اصطکاک کمتر را ارائه می دهد. قابلیت پاسخ دهی با فرکانس بالا نیازهای چرخه سریع برنامه های آزمایشی با توان بالا را برآورده می کند، در حالی که طراحی کم مصرف آن تولید گرما را کاهش می دهد که در غیر این صورت می تواند پایداری حرارتی سیستم های اندازه گیری دقیق را به خطر بیندازد.
این موتور سیم پیچ صوتی خطی همچنین برای موقعیت یابی محور Z در سیستم های قرار دادن تراشه، هدهای توزیع دقیق و پلت فرم های بازرسی نوری خودکار (AOI) که به حرکت عمودی سریع و دقیق نیاز دارند، مناسب است. اندازه جمع و جور و رابط مکانیکی ساده آن، آن را به یک راه حل پلاگین و بازی ایده آل برای ارتقاء محورهای پنوماتیکی یا پیچدار موجود به درایوهای الکتریکی با کارایی بالا تبدیل میکند.
ویژگی ها:
-
اوج نیرو: 15 نیوتن
-
نیروی پیوسته @25℃: 4.9 نیوتن
-
کل ضربه: 12.7 میلی متر
-
حداکثر ولتاژ: 21.5 ولت
-
ثابت EMF پشت: 4.1 V/m/s
-
وزن کویل: 12.5 گرم
-
قطر استاتور: 30.5 میلی متر
-
انتهای شفت: شفت ساده Ø4.8 میلی متر
پارامترهای محصول:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | نخ انتهای شفت (میلی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
برنامه های کاربردی:
-
کاوشگر ویفر نیمه هادی
-
موقعیت یابی محور Z در ضمیمه قالب
-
سرهای توزیع دقیق
-
بازرسی نوری خودکار (AOI)
-
تست موقعیت ثابت
-
محرک های ایستگاه پروب
