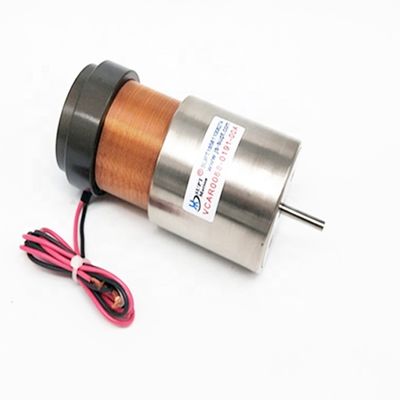

موتور 5N 3mm Stroke Semi Enclosed Shaft Voice Coil برای کنترل شیر های کوچک
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | مدل محصول | VCAB0005-0039-00A |
|---|---|---|---|
| وزن (گرم) | 23 | نیروی اوج (N) | 5 |
| کل ضربه (میلی متر) | 3.9 | حداکثر ولتاژ (V) | 5.4 |
| برنامه | محصول اتوماتیک | سرعت | بالا |
| نوع محصول | موتور سیم پیچ صدای خطی | کموتاسیون | قلم مو |
| نیروی پیوسته (N) | 1.5N | فیلدهای کاربردی | 3C الکترونیک، نیمه هادی، اتوماسیون، اپتیک، تجهیزات بازرسی |
| سر و صدا | سر و صدای کم | ||
| برجسته کردن | موتور سیم پیچ صوتی 3 میلی متری,سیم پیچ صوتی شفت نیمه بسته,موتور سیم پیچ صوتی برای شیر میکرو |
||
توضیحات محصول
توضیحات محصول:
موتور سیم پیچ صوتی محوری نیمه محصور SUPT VCAB0005-0039-00A برای کاربردهایی که نیاز به کنترل حرکت فوق العاده دقیق در فضاهای محدود دارند، مهندسی شده است. این موتور سیم پیچ صدای خطی مینیاتوری با حداکثر رانش 5 نیوتن و کل کویل تنها 3 میلی متر، به طور خاص برای فعال سازی میکرو سوپاپ، کنترل دقیق جریان، و موقعیت یابی دقیق در نیمه هادی ها و دستگاه های پزشکی طراحی شده است.
سری VCAB به خاطر یاتاقان های خطی دقیق یکپارچه و شفت حرکتی داخلی خود متمایز است که در کنار هم دقت هدایت استثنایی و کاهش اصطکاک را ارائه می دهند. شفت حرکتی از مواد سبک وزن، سختی بالا و مقاوم در برابر سایش ساخته شده است که عمر طولانی را حتی در کاربردهای سیکل بالا تضمین می کند.
در کاربردهای میکرو سوپاپ، VCAB0005-0039-00A عملکرد فوقالعادهای را ارائه میکند و کاستیهای شیرهای برقی سنتی را برطرف میکند. در حالی که شیرهای برقی سنتی معمولاً از هیسترزیس و نویز ضربه رنج می برند، این موتور سیم پیچ صوتی عملکردی نرم، متناسب و بی صدا را ارائه می دهد. مکانیزم مستقیم درایو واکنش مکانیکی را از بین می برد و دقت موقعیت یابی در سطح میکرون را با تکرارپذیری بالا تضمین می کند. این در ونتیلاتورهای پزشکی، سیستمهای دریچههای پنوماتیک و پمپهای تزریق مواد شیمیایی، که در آن کنترل دقیق جریان مستقیماً بر ایمنی بیمار یا کیفیت فرآیند تأثیر میگذارد، بسیار مهم است.
VCAB0005-0039-00A در مقایسه با محرک های خطی سربی یا تسمه محور، دارای عکس العمل صفر، مصرف انرژی کمتر، و طراحی مکانیکی ساده تر است که منجر به پاسخ دینامیکی برتر می شود. نیازی به تنظیمات دوره ای، روغن کاری یا کشش تسمه نیست که هزینه کل مالکیت را در کل چرخه عمر دستگاه کاهش می دهد. موتور سیم پیچ صدا با صدای بسیار کم کار می کند و هیچ گونه ذرات ذرات تولید نمی کند و برای محیط های تمیز در صنایع نیمه هادی و داروسازی مناسب است.
ویژگی ها:
-
اوج نیرو: 5 نیوتن
-
نیروی پیوسته @25℃: 1.5 نیوتن
-
کل ضربه: 3 میلی متر
-
حداکثر ولتاژ: 5.4 ولت
-
ثابت EMF پشت: 0.9 V/m/s
-
وزن کویل: 23 گرم
-
قطر استاتور: 29.5 میلی متر
-
رزوه انتهای شفت: M2 (خارجی)
پارامترهای محصول:
| مدل محصول | اوج نیروی (N) |
نیروی مستمر در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | نخ انتهای شفت (میلی متر) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 (خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | شفت ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | شفت ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | شفت ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | شفت ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | شفت ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | شفت ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | شفت ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | شفت ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | شفت ∮10 |
برنامه های کاربردی:
-
شیرهای میکرو پروپورشنال
-
فعال سازی دریچه پنوماتیک
-
کنترل جریان ونتیلاتور پزشکی
-
پمپ های تزریق مواد شیمیایی
-
سیستم های تنظیم جریان دقیق
-
تجهیزات تشخیصی قابل حمل
