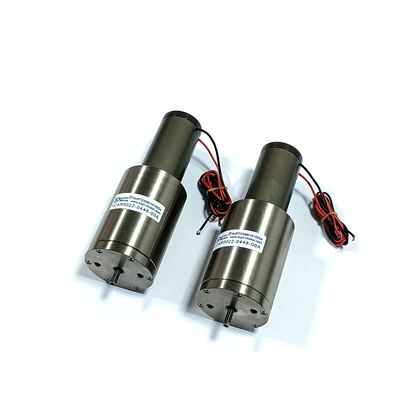

موتور سیم پیچ صدای خطی نوع میکرو شفت برای مرتب سازی با سرعت بالا
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، میکروسکوپ، ربات، ونتیلاتورهای پزشکی، پروژه نوری |
|---|---|---|---|
| تایپ کنید | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت متغیر |
| کارایی | IE 1 | اوج نیروی (N) | 70 |
| حداکثر سفر (میلی متر) | 14.9 | موتور سیم پیچ صدا (V) | 26.9 |
| روتور وزن (کیلوگرم) | 79 | قطر استاتور (mm) | 43 |
| نیروی پیوسته (N) | 27.3 | ثابت EMF برگشتی (kb) | 17.7 |
| طول سیم پیچ (mm) را وارد کنید | 53.7 | مدل محصول | VCAB0070-0149-00A |
| برجسته کردن | موتور سیم پیچ خطی ریز میکرو آست,موتور سرپیچی صوتی با سرعت بالا,موتور خطی برای مرتب سازی |
||
توضیحات محصول
توضیحات محصول
موتور صوتی VCAB0070-0149-00A یک موتور صوتی نیمه بسته با کارایی بالا است که به طور خاص برای سیستم های مرتب سازی با سرعت بالا، برداشت و قرار دادن سریع و سیستم های پرتاب طراحی شده است که نیاز به پاسخ سریع و نیروی رانش قوی دارند.
سری VCAB دارای یک شفت حرکتی داخلی با بلبرینگ های خطی دقیق است که راهنمایی صاف و دقیق را در کل کورس عملیاتی تضمین می کند. شفت حرکتی از مواد سبک، با استحکام بالا و مقاوم در برابر سایش ساخته شده است که پایداری بالا و مشخصات عالی نیرو-سرعت را ارائه می دهد تا شتاب و کاهش سرعت سریع مورد نیاز برای کاربردهای مرتب سازی با سرعت بالا را امکان پذیر کند.
در سیستم های مرتب سازی با سرعت بالا برای قطعات الکترونیکی و محصولات غذایی، عملگرها باید در عرض میلی ثانیه پاسخ دهند تا اقلام معیوب را منحرف یا رد کنند. موتور صوتی VCAB0070-0149-00A با EMF پشتی بالا، پاسخ دینامیکی استثنایی و شتاب سریع را ارائه می دهد و در نتیجه آسیب محصول را به حداقل می رساند و کارایی خط تولید را بهبود می بخشد.
در مقایسه با سیستم های رد کننده پنوماتیک سنتی، موتورهای صوتی چندین مزیت کلیدی را ارائه می دهند: نیازی به هوای فشرده نیست، آنها با صدای کمتری کار می کنند، پروفایل های حرکتی آنها قابل برنامه ریزی است، نیاز به نگهداری کمتری دارند و عملکرد آنها صرف نظر از نوسانات فشار هوا ثابت می ماند. مکانیزم درایو مستقیم تاخیرهای مکانیکی و اصطکاک رایج در شیرهای پنوماتیک با محرک سلونوئیدی را از بین می برد و منجر به زمان پاسخ سریعتر و موقعیت یابی دقیق تر رد می شود. این موتور صوتی خطی همچنین برای کاربردهای مهر زنی، برچسب زنی و علامت گذاری با سرعت بالا که نیاز به تماس سریع و کنترل شده دارند، مناسب است.
مشخصات:
حداکثر نیرو: 70 نیوتن
نیروی پیوسته در دمای 25 درجه سانتیگراد: 27.3 نیوتن
کورس کل: 14.9 میلی متر
حداکثر ولتاژ: 26.9 ولت
ثابت EMF پشتی: 17.7 ولت بر متر بر ثانیه
وزن سیم پیچ: 79 گرم
قطر استاتور: 43 میلی متر
رزوه انتهای شفت: M3 (داخلی)
پارامترهای فنی:
| مدل محصول | حداکثر نیرو (N) |
نیروی پیوسته در دمای 25 درجه سانتیگراد (N) |
کورس کل (mm) |
حداکثر ولتاژ (V) |
ثابت EMF پشتی (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور | رزوه انتهای شفت (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(خارجی) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(خارجی) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(خارجی) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(خارجی) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Shaft ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(خارجی) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(داخلی) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(داخلی) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(خارجی) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(داخلی) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(داخلی) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(داخلی) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(داخلی) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(خارجی) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(داخلی) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(داخلی) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(داخلی) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | shaft ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(داخلی) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(داخلی) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | shaft ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | shaft ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | shaft ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | shaft ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | shaft ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | shaft ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | shaft ∮10 |
1.مرتب سازی قطعات الکترونیکی با سرعت بالا
2.مکانیزم های رد دارویی
3.سیستم های پرتاب بسته بندی مواد غذایی
4.مهر زنی/علامت گذاری با سرعت بالا
5.عملیات برداشت و قرار دادن سریع
6.ایستگاه های رد بازرسی با توان عملیاتی بالا
