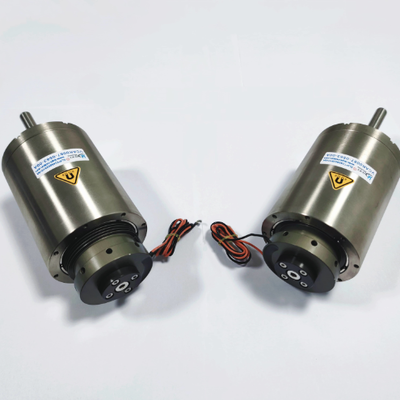

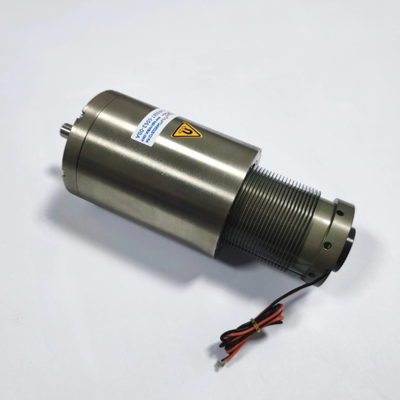

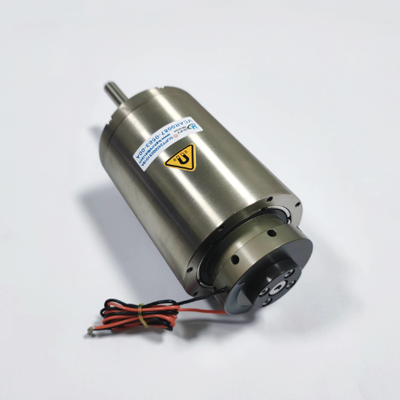

موتور خطی سرعت بالا و سرعت بالا VCAB 63.4V 87N
| محل منبع | سوژو ، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001, CE, RoHS |
| شماره مدل | سری VCAB |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 105-135 / Piece |
| جزئیات بسته بندی | بسته بندی کارتن با درج فوم ضد ضربه، کارتن موجدار درجه صادرات |
| زمان تحویل | 5-7 روز برای انبار، 15-25 روز برای تولید |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 5000 عدد در ماه |
جزئیات محصول
| نیروی اوج | 87N | نیروی مداوم | 17.5 N |
|---|---|---|---|
| سکته مغزی | 56.3 میلی متر | حداکثر ولتاژ | 63.4 ولت DC |
| نیرو ثابت | 12.5 N/A | BACK EMF CONSTANT | 8.1 V/m/s |
| وزن کویل | 177 گرم | قطر استاتور | 72 میلی متر |
| طول موتور | 110 میلی متر | محدوده سرعت | 0 - 2.0 متر بر ثانیه |
| حداکثر شتاب | 35 گرم | ||
| برجسته کردن | محرک خطی سرعت بالا,موتور VCM با سرعت گسترده,موتور کویل صدای سبک وزن |
||
توضیحات محصول
مرور کلی محصول
موتور خطی صوتی VCAB0087-0563-00A با شتاب بالا به طور خاص برای کاربردهای کنترل حرکت دقیق که نیازمند پاسخ سریع و عملکرد سرعت انعطاف‌پذیر هستند، طراحی شده است. این موتور خطی صوتی با طراحی کویل متحرک درایو مستقیم، شتاب اوج تا 35G را ارائه می‌دهد و در عین حال کنترل سرعت دقیق را در طیف وسیعی از سرعت‌ها حفظ می‌کند. مونتاژ کویل سبک وزن، جرم متحرک را به طور قابل توجهی کاهش می‌دهد و امکان تغییر جهت سریع، زمان‌های تثبیت کوتاه‌تر و عملکرد روان‌تر در تجهیزات انتخاب و قرار دادن با سرعت بالا و پردازش نیمه‌هادی را فراهم می‌کند.
برخلاف سیستم‌های تبدیل دورانی به خطی سنتی که به چرخ‌دنده‌ها، پیچ‌های سربی یا تسمه‌ها متکی هستند، سری VCAB نیروی محرکه را مستقیماً از طریق تعامل الکترومغناطیسی تولید می‌کند. این معماری درایو مستقیم، لقی را از بین می‌برد، سایش مکانیکی را کاهش می‌دهد و حرکت بدون دنده را از موقعیت‌یابی زیر میکرون با سرعت پایین تا حرکت با سرعت بالا فراهم می‌کند. این موتور خطی صوتی با استفاده از آهنرباهای خاکی کمیاب، سیم‌پیچ‌های مسی دقیق و یک محفظه آلومینیومی صلب، قابلیت اطمینان بالایی را در طول میلیون‌ها چرخه حفظ می‌کند و در عین حال اطمینان می‌دهد که کل مجموعه سبک و فشرده باقی می‌ماند و آن را برای ماژول‌های اتوماسیون با فضای محدود مناسب می‌سازد.
موتور خطی صوتی VCAB0087-0563-00A قبل از خروج از کارخانه، 100% برای خروجی نیرو، پیوستگی الکتریکی و یکپارچگی عایق آزمایش می‌شود. این موتور خطی صوتی از حرکت دوطرفه پشتیبانی می‌کند و دارای پروفایل‌های سرعت قابل برنامه‌ریزی است که به یکپارچه‌سازان سیستم اجازه می‌دهد تا شیب‌های شتاب و پروفایل‌های سرعت را برای هر برنامه خاص سفارشی کنند. سری VCAB با ترکیب طیف وسیعی از سرعت‌ها، پایداری بالا و مصرف انرژی کم، تعادل ایده‌آلی از عملکرد پویا و قابلیت اطمینان طولانی‌مدت را در محیط‌های صنعتی پرتقاضا به دست می‌آورد.
مشخصات
پارامترهای فنی
| نیروی اوج | 87 نیوتن |
| نیروی پیوسته (25 درجه سانتیگراد) | 17.5 نیوتن |
| حرکت کل | 56.3 میلی‌متر |
| حداکثر ولتاژ | 63.4 ولت DC |
| ثابت نیرو | 12.5 نیوتن بر آمپر |
| ثابت ولتاژ معکوس | 8.1 ولت بر متر بر ثانیه |
| وزن کویل | 177 گرم |
| قطر استاتور | 72 میلی‌متر |
| طول موتور | 110 میلی‌متر |
| محدوده سرعت | 0 - 2.0 متر بر ثانیه |
| حداکثر شتاب | 35 G |
| ثابت زمانی الکتریکی | 0.4 میلی‌ثانیه |
اطلاعات عمومی
| نام تجاری | SUPT MOTION |
| شماره مدل | سری VCAB |
| محل مبدا | سوژو، چین |
| گواهینامه | ISO9001، CE، RoHS |
| حداقل مقدار سفارش | 1 قطعه |
| زمان تحویل | 5-7 روز برای موجودی، 15-25 روز برای تولید |
کاربرد
موتور خطی صوتی با شتاب بالا سری VCAB به طور گسترده در کاربردهایی که نیاز به حرکت سریع، موقعیت‌یابی دقیق و قابلیت تنظیم سرعت گسترده دارند، استفاده می‌شود:
- اتصال سیم و قرار دادن دای در نیمه‌هادی‌ها
- موقعیت‌یابی سر برش لیزری و حکاکی
- سیستم‌های انتخاب و قرار دادن با سرعت بالا
- کنترل شیر دقیق و پمپ‌های اندازه‌گیری
- تجهیزات بازرسی ویفر و اسکن سه‌بعدی
- پلتفرم‌های میراکننده فعال ارتعاش
در هر سناریو، طیف وسیعی از سرعت‌ها به اپراتورها اجازه می‌دهد تا بدون تغییر قطعات مکانیکی، به طور یکپارچه بین حرکات انتقال سریع و حرکات موقعیت‌یابی آهسته و دقیق جابجا شوند، که طراحی ماشین را ساده کرده و توان عملیاتی کلی را بهبود می‌بخشد.
سوالات متداول
سوال 1: حداکثر شتاب و محدوده سرعت سری VCAB چیست؟
پاسخ 1: سری VCAB شتاب اوج تا 35G را ارائه می‌دهد و از کنترل سرعت پیوسته از نزدیک صفر تا 2.0 متر بر ثانیه پشتیبانی می‌کند. مقادیر دقیق به مدل انتخاب شده، ولتاژ درایو و شرایط بار بستگی دارد و مهندسان ما می‌توانند به شما در انتخاب پیکربندی بهینه برای برنامه خود کمک کنند.
سوال 2: محدوده وسیع سرعت چگونه به برنامه من سود می‌رساند؟
پاسخ 2: محدوده وسیع سرعت به یک موتور اجازه می‌دهد تا هم حرکات انتقال با سرعت بالا و هم موقعیت‌یابی دقیق با سرعت پایین را مدیریت کند. این امر نیاز به مراحل درایو جداگانه یا انتقال مکانیکی پیچیده را از بین می‌برد و طراحی ماشین را ساده کرده و توان عملیاتی کلی و دقت موقعیت‌یابی را بهبود می‌بخشد.
سوال 3: آیا موتور برای عملیات با وظیفه پیوسته مناسب است؟
پاسخ 3: بله. سری VCAB برای عملیات با چرخه وظیفه بالا با امتیاز نیروی پیوسته 17.5 نیوتن در دمای 25 درجه سانتیگراد طراحی شده است. برای کاربردهایی که نیاز به خروجی نیروی پایدار بالا دارند، توصیه می‌کنیم عملکرد حرارتی را با تیم مهندسی ما ارزیابی کنید تا کویل و پیکربندی خنک‌کننده مناسب را انتخاب کنید.
سوال 4: چه گواهینامه‌های کیفی و پشتیبانی فنی ارائه می‌دهید؟
پاسخ 4: تمام موتورهای سری VCAB دارای گواهینامه ISO9001 هستند و با الزامات CE و RoHS مطابقت دارند. ما مستندات فنی کامل، نمودارهای سیم‌کشی و پشتیبانی برنامه را ارائه می‌دهیم. طول‌های حرکت سفارشی، امتیازات نیرو و گزینه‌های کانکتور در صورت درخواست با زمان تحویل معمول 15 تا 25 روز در دسترس هستند.
سوال 5: حداقل مقدار سفارش و زمان تحویل چقدر است؟
پاسخ 5: حداقل مقدار سفارش یک قطعه برای نمونه‌های ارزیابی است. سفارشات استاندارد در عرض 5 تا 7 روز برای مدل‌های موجود و 15 تا 25 روز برای نسخه‌های سفارشی تحویل داده می‌شوند. ما بسته‌بندی کارتن با فوم ضربه‌گیر را برای اطمینان از حمل و نقل ایمن در سراسر جهان ارائه می‌دهیم.
