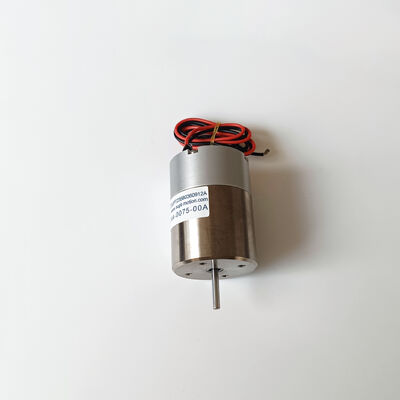

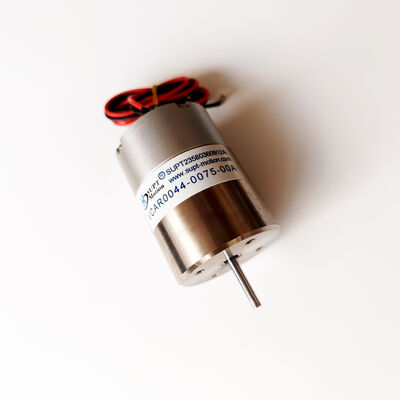

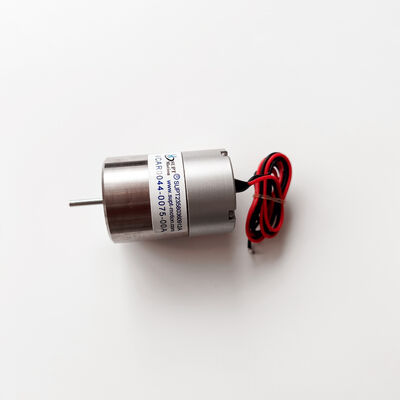

موتور خطی صوتی با دامنه سرعت وسیع و پایداری بالا VCAH 16.8V 44N
| محل منبع | سوژو ، چین |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | ISO9001, CE, RoHS |
| شماره مدل | سری VCAH |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 90-120 / Piece |
| جزئیات بسته بندی | بسته بندی کارتن با درج فوم ضد ضربه، کارتن موجدار درجه صادرات |
| زمان تحویل | 5-7 روز برای انبار، 15-25 روز برای تولید |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 5000 عدد در ماه |
جزئیات محصول
| نیروی اوج | 44 N | نیروی مداوم | 13.7N |
|---|---|---|---|
| سکته مغزی | 7.5 میلی متر | حداکثر ولتاژ | 16.8 ولت DC |
| نیرو ثابت | 7.2 N/A | BACK EMF CONSTANT | 7.6 V/m/s |
| وزن کویل | 38.6 گرم | قطر استاتور | 31.1 میلی متر |
| طول محرک | 35.9 میلی متر | محدوده سرعت | 0 - 1.5 متر بر ثانیه |
| حداکثر شتاب | 30 گرم | تکرارپذیری موقعیت | +/-2 um |
| برجسته کردن | موتور خطی با دامنه سرعت وسیع,موتور کویل صوتی با ثبات بالا,موتور VCM با شتاب بالا |
||
توضیحات محصول
مرور کلی محصول
عملگر خطی کویل صوتی VCAB0044-0075-00A با دامنه سرعت وسیع، پایداری بالا را با پاسخ دینامیکی عالی ترکیب می‌کند و آن را برای وظایف اتوماسیون دقیق ایده‌آل می‌سازد. طراحی کویل صوتی مستقیم آن، حرکت خطی صاف و بدون لرزش را در کل دامنه سرعت - از سرعت‌های بسیار پایین تا حرکت با سرعت بالا - تولید می‌کند و یک راه‌حل تک عملگری را در اختیار تولیدکنندگان تجهیزات قرار می‌دهد که جایگزین کاربردهایی می‌شود که قبلاً به چندین مرحله درایو نیاز داشتند. ساختار فشرده و سبک آن، ادغام آن را در سرهای برش لیزر، ایستگاه‌های بازرسی و عملگرهای انتهایی رباتیک آسان می‌کند.
در قلب VCAB0044-0075-00A مجموعه‌ای از کویل‌های مسی با دقت سیم‌پیچ شده قرار دارند که در یک مجموعه آهنربای خاکی کمیاب حرکت می‌کنند. این طراحی نسبت نیروی به وزن بالا را ضمن حفظ پایداری سرعت استثنایی، حتی در طول عملیات مداوم طولانی، به دست می‌آورد. این عملگر خطی دارای خلاصی صفر و هیسترزیس حداقل است و عملکرد موقعیت‌یابی تکرارپذیر را در کل دامنه سرعت تضمین می‌کند. ریل‌های خطی دقیق و بلبرینگ‌های پیش‌بارگذاری شده، کیفیت حرکت را بیشتر بهبود می‌بخشند و عمر مفید را در محیط‌های تولیدی پرتقاضا افزایش می‌دهند.
هر موتور کویل صوتی خطی سری VCAH تحت آزمایش‌های دقیق کارخانه‌ای، از جمله کالیبراسیون نیرو، تست مقاومت عایق و تأیید عملکرد 100% قرار می‌گیرد. این موتور دارای محافظت در برابر گرد و غبار و رطوبت است و با اکثر درایوهای سروو و کنترل‌کننده‌های حرکت تجاری سازگار است. سری VCAH دارای گواهینامه ISO 9001 است و با استانداردهای CE و RoHS مطابقت دارد و آن را به انتخابی مطمئن برای تولیدکنندگان تجهیزات اتوماسیون جهانی که به دنبال عملگرهایی با دامنه سرعت وسیع و پایداری طولانی مدت هستند، تبدیل می‌کند.
مشخصات
پارامترهای فنی
| نیروی پیک | 44 نیوتن |
| نیروی پیوسته (25 درجه سانتیگراد) | 13.7 نیوتن |
| حرکت کل | 7.5 میلی متر |
| حداکثر ولتاژ | 16.8 ولت DC |
| ثابت نیرو | 7.2 نیوتن بر آمپر |
| ثابت بک EMF | 7.6 ولت بر متر بر ثانیه |
| وزن کویل | 38.6 گرم |
| قطر استاتور | 31.1 میلی متر |
| طول عملگر | 35.9 میلی متر |
| دامنه سرعت | 0 - 1.5 متر بر ثانیه |
| حداکثر شتاب | 30 G |
| تکرارپذیری موقعیت | ±2 میکرومتر |
اطلاعات عمومی
| نام تجاری | SUPT MOTION |
| شماره مدل | سری VCAH |
| محل مبدا | سوژو، چین |
| گواهینامه | ISO9001، CE، RoHS |
| حداقل مقدار سفارش | 1 قطعه |
| زمان تحویل | 5-7 روز برای موجودی، 15-25 روز برای تولید |
کاربرد
عملگر خطی کویل صوتی با دامنه سرعت وسیع سری VCAH در طیف گسترده‌ای از صنایع دقیق کاربرد دارد:
- موقعیت‌یابی سر برش لیزر و فوکوس لیزر
- سیستم‌های فوکوس خودکار و اسکن لنز نوری
- تجهیزات بازرسی ویفر نیمه‌هادی
- مونتاژ و تست الکترونیک 3C
- موقعیت‌یابی اسکنر پزشکی و دستگاه تصویربرداری
- جبران مفصل بازوی رباتیک و کنترل عملگر انتهایی
به لطف پایداری بالا و دامنه سرعت وسیع، سری VCAH کیفیت حرکت ثابتی را حفظ می‌کند، چه فرآیند نیاز به هم‌ترازی دقیق آهسته داشته باشد و چه انتقال چرخه‌ای سریع، زمان چرخه را کاهش داده و دقت را حفظ می‌کند.
سوالات متداول
سوال 1: عملگر سری VCAH چه دامنه سرعتی را پوشش می‌دهد؟
پاسخ 1: سری VCAH از کنترل سرعت پیوسته از نزدیک سکون تا 1.5 متر بر ثانیه، با قابلیت شتاب تا 30G پشتیبانی می‌کند. این دامنه سرعت وسیع آن را برای ترکیب موقعیت‌یابی دقیق و انتقال با سرعت بالا در یک عملگر مناسب می‌سازد.
سوال 2: پایداری بالا در این عملگر خطی کویل صوتی چگونه حاصل می‌شود؟
پاسخ 2: پایداری بالا از ساختار درایو مستقیم با خلاصی صفر، ریل‌های خطی دقیق، بلبرینگ‌های پیش‌بارگذاری شده و رابط بازخورد موقعیت با وضوح بالا ناشی می‌شود. این ویژگی‌ها لرزش و انحراف را به حداقل می‌رسانند و موقعیت‌یابی تکرارپذیر را در کل دامنه سرعت تضمین می‌کنند.
سوال 3: آیا عملگر را می‌توان با کنترل‌کننده‌های حرکت موجود ادغام کرد؟
پاسخ 3: بله. سری VCAH با اکثر درایوهای سروو و کنترل‌کننده‌های حرکت تجاری سازگار است. ما نمودارهای سیم‌کشی، راهنمایی تنظیم و پشتیبانی کاربردی را برای کمک به شما در ادغام سریع عملگر و دستیابی به عملکرد بهینه ارائه می‌دهیم.
سوال 4: شرایط استاندارد تحویل چیست؟
پاسخ 4: حداقل مقدار سفارش یک قطعه است. مدل‌های موجود در انبار ظرف 5 تا 7 روز ارسال می‌شوند، در حالی که نسخه‌های سفارشی به 15 تا 25 روز نیاز دارند. بسته‌بندی یک کارتن با فوم ضربه‌گیر مناسب برای حمل و نقل سریع بین‌المللی و هوایی است.
سوال 5: آیا عملگر نیاز به نگهداری منظم دارد؟
پاسخ 5: سری VCAH به لطف تولید نیروی بدون تماس و ساختار مهر و موم شده، اساساً بدون نیاز به نگهداری است. بازرسی دوره‌ای کابل‌ها و کانکتورها توصیه می‌شود و محصول برای میلیون‌ها چرخه عملیات قابل اعتماد طراحی شده است.
