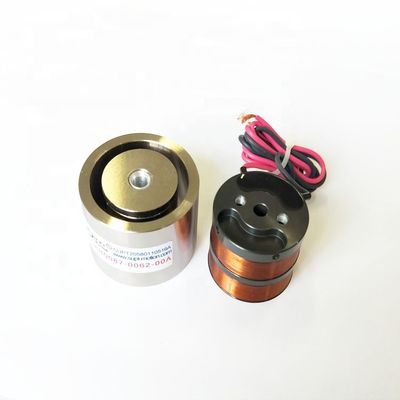

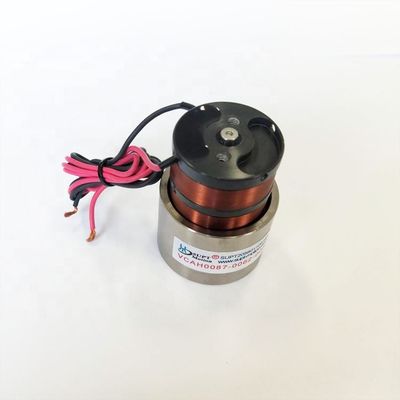

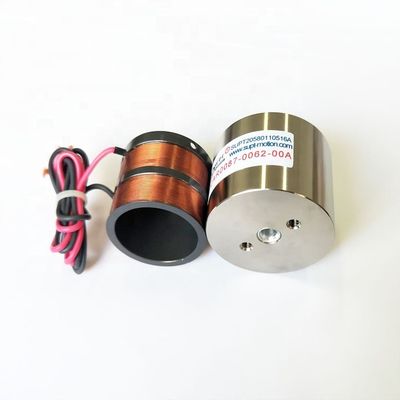

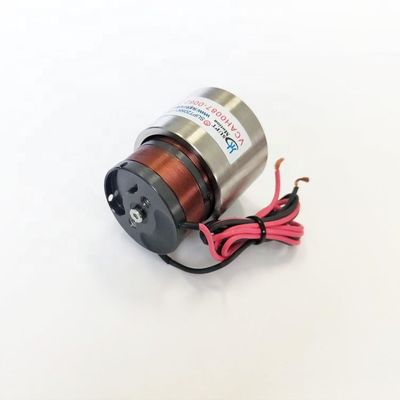

پاسخ فرکانس بالا 6.9A VCM موتور کویل صوتی موتور مایکرو مستقیم
جزئیات محصول
| گارانتی | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پروژه نوری، تجهیزات لیزر، نیمه هادی |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 6.9a | کارایی | IE 1 |
| اوج نیروی (N) | 87 | حداکثر سفر (میلی متر) | 6.2 |
| محرک سیم پیچ صدا (V) | 32.9 | روتور وزن (کیلوگرم) | 45.2 |
| قطر استاتور (mm) | 43.1 | نیروی پیوسته (N) | 21.67 |
| برجسته کردن | 6.9A موتور VCM Voice Coil,6.9A حرکت مقناطیسی صدا کویل کنترلر,محرک سیم پیچ صدای مغناطیسی متحرک با پرت |
||
توضیحات محصول
محرک سیم پیچ صوتی مگنت با تحمل فرکانس حرکت بالا عمر طولانی
توضیحات محصول:
موتورهای سیم پیچ صوتی با طول عمر طولانی و پاسخ فرکانس بالا در صنایع مختلفی کاربرد دارند که در آن دقت، سرعت و دوام بسیار مهم است.
در هوانوردی، موتورهای سیم پیچ صوتی به دلیل پاسخ سریع و دقت برای سطوح کنترل پرواز، سیستم های هدایت موشک و تجهیزات نظارت هوایی استفاده می شوند.
نصب: موتور را به طور ایمن در ساختار هواپیما نصب کنید و مطمئن شوید که به درستی با سطوح کنترل تراز شده است. برای تنظیمات دقیق در طول پرواز، آن را در سیستم کنترل هواپیما ادغام کنید.
موتورهای سیم پیچ صوتی با فرکانس بالا در دستگاه های تصویربرداری پزشکی مانند دستگاه های MRI و اسکنرهای سی تی برای موقعیت یابی دقیق میز بیمار و گرفتن تصویر استفاده می شوند.
نصب: موتور را به گونه ای نصب کنید که با اجزای مکانیکی تجهیزات هماهنگ باشد و امکان حرکت کنترل شده را فراهم کند. برای موقعیت یابی دقیق بیمار، آن را با نرم افزار سیستم تصویربرداری ادغام کنید.
این موتورها در تجهیزات ساخت دقیق، مانند رباتهای انتخاب و جابجایی و خطوط مونتاژ خودکار، که در آن حرکات سریع و دقیق ضروری است، استفاده میشوند.
ویژگی ها:
- نام محصول: موتور کویل صوتی Vcm
- گارانتی: 3 ماه تا 1 سال
- جریان: کم
- دقت موقعیت یابی: بالا
- هزینه: کم
- گشتاور: درخواست ها
- وضوح: بالا
- موتور محرک خطی
- موتور صدای کویل
پارامترهای فنی:
| مدل محصول | اوج نیروی (N) |
نیروی پیوسته در 25 درجه سانتیگراد (N) |
کل سکته مغزی (میلی متر) |
حداکثر ولتاژ (V) |
پشت ثابت EMF (V/m/s) |
وزن سیم پیچ (g) |
قطر استاتور (میلی متر) | طول (میلی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
برنامه های کاربردی:
موتور سیم پیچ صدا (VCM) نوع جدیدی از میکرو موتورهای کنترلی است که به دلیل اصل نام بلندگوهای مشابه، شکل خاصی از موتور درایو مستقیم است. اصل نسبتاً ساده است: یک سیم پیچ برقی (رسانا) نیرویی در یک میدان مغناطیسی ایجاد می کند که متناسب با جریان اعمال شده به سیم پیچ است. موتور سیم پیچ صوتی ساخته شده بر اساس این اصل می تواند در یک خط مستقیم یا یک قوس دایره ای حرکت کند. موتور سیم پیچ صوتی VCM نوعی موتور درایو خطی است که یک راه حل ایده آل و پرکاربرد است. موتور آکوستیک سیم پیچ دارای مزایای وزن سبک، پاسخ فرکانس بالا، عمر طولانی، حجم کم، شتاب بالا و دقت موقعیت یابی بالا است و یک انتخاب ایده آل برای کنترل حرکت دقیق است.
خدمات ما
شاخص ها و مشخصات فنی را می توان سفارشی کرد
اطلاعات شرکت
بسته بندی و حمل و نقل
گواهینامه ها
سوالات متداول
1. سفر: سفر موثر، برای محاسبه کل سفر استفاده می شودازنیروی ارزش.
2. جهت حرکت: نصب افقی یا عمودی 90 درجه
3. نیروی بار:جفوری در جهت معکوسزوربر رویموتورمانند فنر و غیره
4. وزن بار: کل بخش با کیفیت حرکت، از جمله نوار لغزنده کیفیت
5. نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل قانون (مثلاً اسکن).
6. منحنی سرعت: 1.یک منحنی سرعت ذوزنقه ای شکل;2.منحنی سرعت مثلثی; 3.منحنی سرعت سینوسی.
