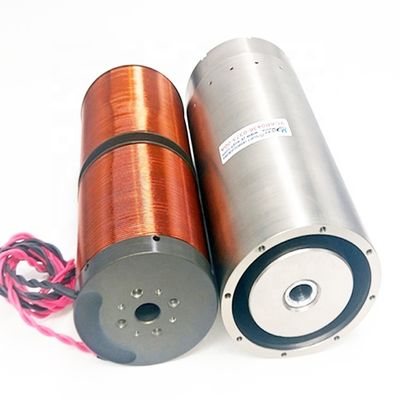

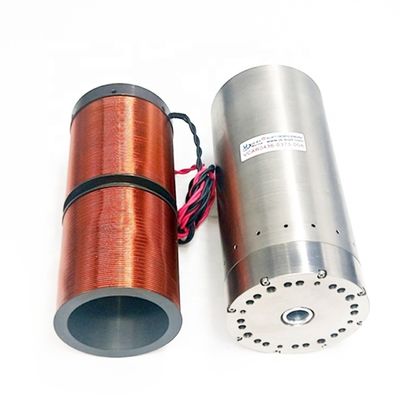

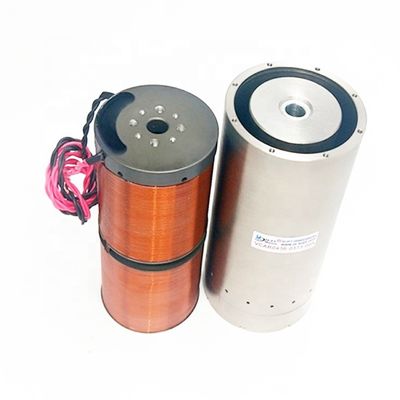

436N سرعت بالا Micro Voice Coil Actuator برای موتورهای کویل صوتی رمزگذاری کننده
| محل منبع | چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | CCC, ce, ISO9001 |
| شماره مدل | VCAR0436-0373-00A |
| مقدار حداقل تعداد سفارش | 2 عدد |
| قیمت | $520.00/pieces 2-39 pieces |
| جزئیات بسته بندی | بسته بندی کارتن |
| زمان تحویل | تحویل عمومی 5-7 روزه، سریع 3-5 روزه، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 1000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| استفاده | قایق، ماشین، دوچرخه برقی، ربات، پهپاد، دستگاه تنفس مصنوعی، اپتیک، چاپ سه بعدی، میکروسکوپ | نوع | میکرو موتور |
|---|---|---|---|
| گشتاور | درخواست ها | ساخت و ساز | آهنربای دائمی |
| کموتاسیون | قلم مو | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت بالا | جریان پیوسته (A) | جریان |
| کارایی | IE 1 | اوج نیروی (N) | 436 |
| حداکثر سفر (میلی متر) | 37.3 | محرک سیم پیچ صدا (V) | 38 |
| روتور وزن (کیلوگرم) | 1040 | قطر استاتور (mm) | 76 |
| نیروی پیوسته (N) | 142.6 | بندر | شانگهای |
| برجسته کردن | دستگاه سرعت بالا (High Speed Micro Voice Coil),اکتواتور کویل صوتی میکرو با رمزگذاری,436N موتورهای سرعتی بالا,Micro Voice Coil Actuator With Encoder,436N High Speed Voice Coil Motors |
||
توضیحات محصول
اکتور کویل صوتی میکرو با رمزگذاری سرعت بالا کم سر و صدا دقیق
توضیحات محصول:
موتورهای کویل صوتی برای حس دقیق حرکت و بازخورد موقعیت در انکودرها استفاده می شوند. در این برنامه، موتور کویل صوتی به عنوان یک عنصر متحرک در مجمع انکودر عمل می کند.در حالی که موتور حرکت می کند، این یک سیگنال الکتریکی متغیر تولید می کند که با موقعیت آن مطابقت دارد.
این فرآیند با اتصال موتور کویل صوتی به مکانیسم ای آغاز می شود که موقعیت آن باید نظارت شود. کویل موتور در داخل میدان مغناطیسی رمزگذاری قرار می گیرد.وقتی که یک نیروی خارجی، مانند ورودی کاربر یا یک کنترل خودکار، باعث حرکت موتور می شود، موقعیت کویل در میدان مغناطیسی تغییر می کند.
در حالی که کویل حرکت می کند، خطوط نیروی مغناطیسی را قطع می کند و ولتاژ الکتریکی ایجاد می کند. این ولتاژ متناسب با سرعت و جهت حرکت کویل است.این پدیده به عنوان محرک الکترومغناطیسی شناخته می شودولتاژ متغیر تولید شده توسط کویل توسط الکترونیک رمزگذاری کننده ضبط می شود.
ویژگی ها:
- نام محصول: موتور Vcm Voice Coil
- نوع موتور: موتور میکرو
- ضربه: کوتاه
- وزن: سبک
- وضوح: بالا
- دقت موقعیت: بالا
- سرعت ((RPM): سرعت بالا
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها:
موتور سری VCAR، به دلیل اینکه می تواند نیروی کششی بالا، سرعت بالا، دقت بالا را فراهم کند، به طور گسترده ای استفاده می شود. این نوع موتور می تواند 0.7 n تا 1000 N از قدرت قدرتمند تولید کند،بنابراین 80 درصد یا بیشتر از بازار را اشغال می کند.، و سفر آن به طور کلی کمتر از 50mm است. موتور عمدتا در پزشکی، نیمه هادی، هواپیمایی، خودرو و زمینه های دیگر، از جمله ترمز دریچه استفاده می شود،کنترل موقعیت دقیق فاصله کوتاه، ابزار اندازه گیری کوچک دقیق، پلت فرم لرزش و سیستم خنک کننده لرزش فعال و بسیاری از جنبه های دیگر.صنایع هوافضا و اتوماسیون.
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
اطلاعات شرکت
بسته بندی و حمل
گواهینامه
سوالات عمومی
محرک:
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
