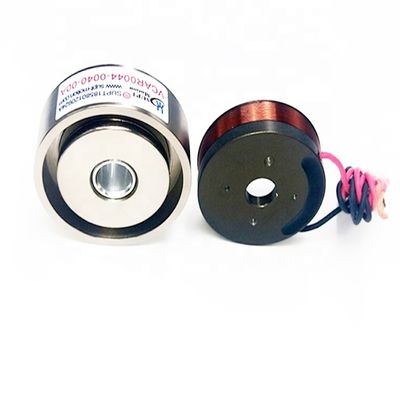

موتور خطی با سرعت بالا برای دو ابعاد آینه مینی موتور محرک خطی
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce |
| شماره مدل | VCAR0044-0040-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $110.00/pieces |
| جزئیات بسته بندی | موتور چاپگر سه بعدی کارتن و جعبه چوبی |
| زمان تحویل | تحویل عمومی 5-7 روزه، سریع 3-5 روزه، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | قابل مذاکره |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، ربات، ماسک پزشکی، میکروسکوپ، اپتیک |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 4.9A | کارایی | IE 1 |
| اوج نیروی (N) | 44 | حداکثر سفر (میلی متر) | 4 |
| موتور چاپگر سه بعدی (V) | 18.3 | روتور وزن (کیلوگرم) | 45 |
| قطر استاتور (mm) | 53 | نیروی پیوسته (N) | 16.3 |
| برجسته کردن | موتور خطی مایکرو با سرعت بالا 44N,موتور خطی کوچک برای آینه دو بعدی,موتور کوچک خطی 44N,Micro Linear Motor For Two Dimensional Mirror,Mini Linear Actuator Motor 44N |
||
توضیحات محصول
موتور اکتور خطی کوچک برای آینه دو بعدی با سرعت بالا
توضیحات محصول:
موتورهای کویل صوتی میکرو کاربرد قابل توجهی در سیستم های آینه دو بعدی (2D) پیدا می کنند، که موقعیت دقیق و سریع آینه را برای سیستم های مختلف نوری و لیزر امکان پذیر می کند.این موتورهای کوچک کنترل و دقت استثنایی را ارائه می دهند، باعث می شود آنها برای هدایت پرتو لیزر، تنظیم مسیرهای نوری و تسهیل سیستم های ارتباطی ایده آل باشند.
در یک تنظیم آینه 2D، موتورهای کویل صوتی میکرو با ساختار آینه ادغام شده اند تا حرکات زاویه ای کنترل شده را در دو جهت ارتگونال امکان پذیر کنند.این حرکت دقیق اجازه می دهد تا با دقت از پرتو نور دستکاری شود، افزایش عملکرد سیستم های نوری.
مجموعه آینه از خود آینه و موتور کویل صدای میکرو تشکیل شده است. آینه به طور معمول یک سطح بازتاب دهنده سبک وزن است که می تواند در اطراف دو محور عمودی چرخش کند.موتور کویل صوتی میکرو، کوچک در اندازه اما قدرتمند است، به قاب آینه متصل می شود. کویل موتور در داخل میدان مغناطیسی قرار دارد و نیروهای لازم را برای تحریک حرکت آینه ایجاد می کند.
به عنوان مثال، در سیستم های لیزر، موتورهای کویل صوتی کوچک نقش مهمی در هدایت پرتو دارند.به طور موثر تغییر جهت پرتو لیزراین فناوری در پروژکتورهای نمایش لیزر، سیستم های ارتباطی لیزر و حتی فرآیندهای تولید مبتنی بر لیزر که کنترل دقیق پرتو های لیزر ضروری است، کاربرد دارد.
در حوزه میکروسکوپی، موتورهای کویل صوتی کوچک که با آینه های دو بعدی ادغام شده اند به تکنیک های تصویربرداری پیشرفته کمک می کنند.محققان می توانند به طور پویا تمرکز و زاویه های روشنایی را تنظیم کنند، که منجر به افزایش وضوح و عمق تصویر می شود.
نصب و کار موتورهای کویل صوتی میکرو در سیستم های آینه 2D شامل مهندسی دقیق است.مهندسان به دقت ساختار مکانیکی را طراحی می کنند تا حداقل اصطکاک و واکنش را تضمین کننداتصال های الکتریکی موتور با الکترونیک کنترل که دستورات را تفسیر می کند و جریان مناسب را برای حرکت موتور تولید می کند، یکپارچه شده است.
ویژگی ها:
- نام محصول: موتور Vcm Voice Coil
- نوع موتور: موتور میکرو
- گارانتی: ۳ سال
- ضربه: کوتاه
- وزن: سبک
- وضوح: بالا
- دقت موقعیت: بالا
- موتور صدای کویل
پارامترهای فنی:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها:
موتور کویل صوتی یک نوع خاص از موتور محرک مستقیم است. مدل کاربردی دارای مزایای ساختار ساده، حجم کوچک، سرعت بالا، شتاب بالا، پاسخ سریع و غیره است. در سال های اخیر، با بهبود سرعت بالا و سیستم موقعیت دقیق بالا و توسعه سریع فن آوری موتور کویل صدا،موتور کویل صدا نه تنها به طور گسترده ای در سیستم های موقعیت دقیق مانند دیسک استفاده می شود، موقعیت دیسک لیزر و غیره ، در بسیاری از اشکال مختلف سرعت بالا، تحریک فرکانس بالا نیز به طور گسترده ای استفاده شده است.پلتفرم موقعیت گذاری چند مختص در شهرستان مکانیک، الکترو دقیق
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
اطلاعات شرکت
گواهینامه
سوالات عمومی
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
