موتور کویل صوتی نوع سوئیگ با کویدر کویل صوتی چرخشی برای تراز اپتیک
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VARS0120-020-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $270.00/pieces >=1 pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن و جعبه چوبی |
| زمان تحویل | سفارش نمونه 2-3 روز، یک روز کاری دیگر، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور کویل صوتی 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، سیستم سروو حلقه بسته ابزارهای CNC، و می تواند برای تشخیص جابجایی خطی یا جابجایی زاویه ا |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 3.5 | کارایی | IE 1 |
| حداکثر گشتاور (Nm) | 0.08 | حداکثر سفر (میلی متر) | 26 |
| موتور سیم پیچ صدا (V) | 6.4 | گشتاور پیوسته (Nm) | 0.05 |
| ثابت EMF (LL) (Kb) | 0.045 | وزن کویل (گرم) | 11.7 |
| طول (میلی متر) | 35 | عرض (میلی متر) | 39.8 |
| ارتفاع (میلی متر) | 26. | بندر | موتور کویل صوتی شانگهای |
| برجسته کردن | موتور کویل صدا 3.5A,موتور کویل صوتی با رمزگذاری,3.5A کپسول چرخش صدا برای تراز بندی نوری,Voice Coil Motor With Encoder,3.5A Rotary Voice Coil For Optical Alignment |
||
توضیحات محصول

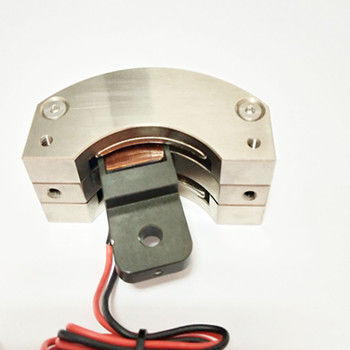

موتور کویل صوتی نوع سوئیگ با رمزگذاری برای تراز نوری
توضیحات محصول
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningاین نوع سیستم موتور معمولا در کاربردهایی که نیاز به موقعیت دقیق و تنظیم زاویه دارند، به ویژه در زمینه هایی مانند تجهیزات نوری، سیستم های تصویربرداری،و ابزار دقیق.
موتور کویل صوتی سوئیچینگ به عنوان جزء محرک برای حرکت چرخش با تولید نیروی لورنتز عمل می کند. رمزگذاری کننده تراز بندی نوری یک سنسور است که می تواند زاویه ها یا موقعیت ها را اندازه گیری کند،ارائه بازخورد زاویه دقیق با نظارت بر تغییرات سیگنال های نوری.
موتور تکان دهنده کویل صوتی با کدگر هماهنگی نوری ترکیبی دارای ویژگی های زیر است:
1موقعیت دقیق بالا: رمزگذاری تراز نوری می تواند اندازه گیری زاویه بسیار دقیق را فراهم کند و موتور را قادر می سازد موقعیت زاویه ای با دقت بالا را به دست آورد.
2بازخورد در زمان واقعی: بازخورد در زمان واقعی کدگر تراز نوری اجازه می دهد تا سیستم کنترل موقعیت موتور را در زمان واقعی کنترل کند.بنابراین دستیابی به کنترل حلقه بسته و ایجاد حرکت موتور دقیق تر و پایدارتر.
3پاسخ سریع: موتور کویل صوتی سوئیینگ دارای پاسخ سریع است، همراه با بازخورد دقیق از انکودرهای تراز نوری، برای دستیابی به تنظیم زاویه سریع و دقیق.
4حرکت صاف: ترکیب ویژگی های حرکت صاف موتور کویل صوتی سوئیچ و اندازه گیری دقیق کدگر تراز نوری می تواند حرکت زاویه ای صاف را به دست آورد.
5. طراحی بدون تماس: رمزگر تراز نوری یک سنسور بدون تماس است که هیچ تماس مکانیکی با اجزای موتور ندارد و اصطکاک و فرسایش را کاهش می دهد.
6طیف گسترده ای از برنامه های کاربردی: موتور کویل صوتی نوع سوئیچ با رمزگذاری تراز نوری برای کاربردهای مختلفی که نیاز به کنترل زاویه و موقعیت دقیق دارند مناسب است.از جمله تجهیزات نوری، سیستم های لیزر، تلسکوپ ها، تجهیزات تصویربرداری و غیره
پارامترهای فنی:
| VARS سری از Swing نوع موتور کویل صوتی | ||||||||
| مدل | تورک اوج ((N-M) | چرخش پیوسته25°C ((N-M) | حداکثر حرکت ((ملی متر) | ولتاژ ((V) | ثابت EMF عقب ((V/m/S) | وزن کویل ((g) | عرض* ارتفاع (ملی متر) | طول ((ملی متر) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |

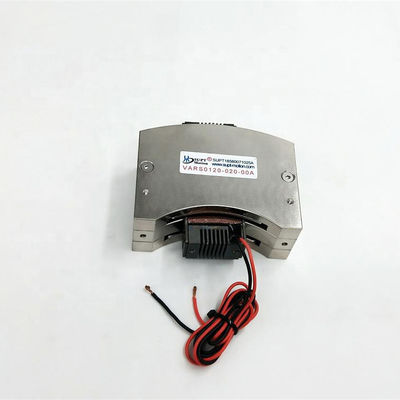

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

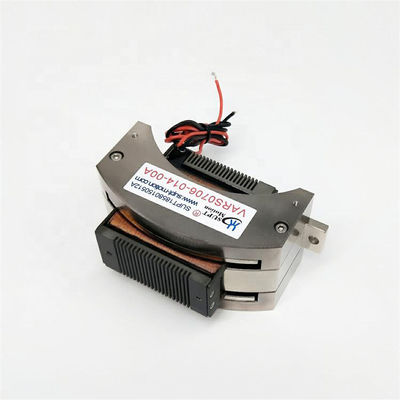

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
کاربردها:
موتور ولگرد صدا روتاری (VCM) یک نوع موتور ولگرد صدا قوس است که دارای ویژگی های شتاب بالا، فرکانس پاسخ بالا، زمان پاسخ کوتاه و دقت بالا است.سری نوع سوئیگ می تواند باعث تولید گشتاور بیش از 100NM شود.، چرخش چرخش بیش از 90 درجه، این نوع موتور به خصوص مناسب برای ضربه کوچک دقت بالا و سیستم فرکانس پاسخ بالا می تواند حرکت حرکت جلو و عقب نوسان با سرعت بالا انجام دهد.موتور کویل صوتی یک دستگاه قدرت غیر تعویض است، دقت موقعیت آن به طور کامل به بازخورد و سیستم کنترل بستگی دارد، هیچ ربطی به خود موتور کویل صدا ندارد.دقت موقعیت مکانی می تواند به راحتی به 10nm و شتاب می تواند به 300g (شتاب واقعی بستگی به شرایط کار خاص بار) محصولات نوع سوینگ به طور معمول در تکنولوژی لیزر در مکان سنج آینه، ترمز های شیر، تجهیزات اتوماسیون، هوافضا، نیمه هادی و سایر زمینه های صنعتی استفاده می شوند.
