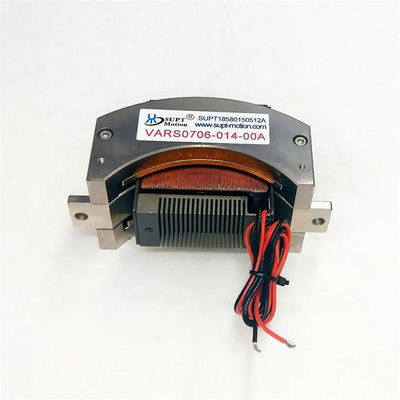

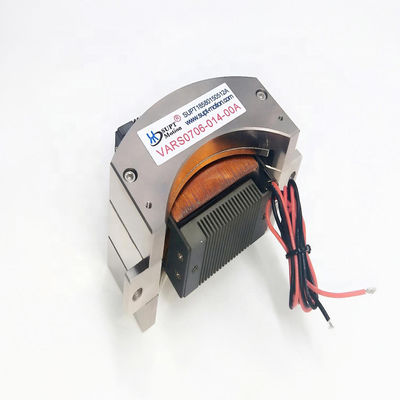

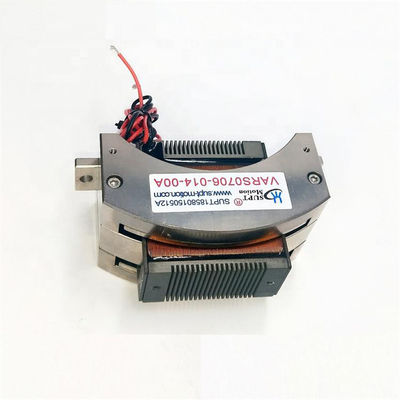

موتور کویل صدای چرخشی با موتور بالا برای تشخیص جابجایی خطی
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VARS0706-014-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $310.00/pieces >=1 pieces |
| جزئیات بسته بندی | موتور تاب کارتن و جعبه چوبی |
| زمان تحویل | سفارش نمونه 2-3 روز، یک روز کاری دیگر، عمده قابل مذاکره است |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور چرخشی 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، ربات، ماسک پزشکی، میکروسکوپ، اپتیک |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | 30 |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 3.6 | کارایی | IE 1 |
| حداکثر گشتاور (Nm) | 7.1 | حداکثر سفر (میلی متر) | 14 |
| موتور نوسان (V) | 52.4 | گشتاور پیوسته (Nm) | 2.1 |
| ثابت EMF (LL) (Kb) | 1.03 | وزن کویل (گرم) | 220 |
| طول*ارتفاع (میلی متر) | 115*54.5 | عرض (میلی متر) | 65 |
| بندر | موتور نوسان شانگهای | ||
| برجسته کردن | سی سی سی (CCC) با موتور بالا,موتور CCC با کویل صوتی سوئیچ,کپسول صدا چرخانده,جابجایی خطی را تشخیص می دهد,Rotary Voice Coil Detect Linear Displacement |
||
توضیحات محصول
موتور کویل صوتی با موتور بالا برای تشخیص جابجایی خطی
توضیحات محصول
موتور کویل صدای تکان دهنده همچنین یک نوع موتور کویل صدای تکان دهنده است که می تواند جابجایی خطی را با مانور و دقت بالا اندازه گیری و کنترل کند.
این سیستم موتور، ویژگی های حرکتی یک موتور کویل صوتی سوئیچ و توانایی اندازه گیری جابجایی خطی را برای دستیابی به کنترل دقیق موقعیت و اندازه گیری ترکیب می کند.اصول کار آن شامل نکات کلیدی زیر است::
1. موتور کویل صوتی سوئیچینگ دارای ویژگی های پاسخ سریع و شتاب بالا است که می تواند موقعیت و سرعت را به سرعت تغییر دهد.این باعث می شود آن را بسیار موثر در برنامه های کاربردی است که نیاز به تنظیم سریع و موقعیت، مانند اتوماسیون صنعتی و ابزار دقیق.
2اندازه گیری جابجایی خطی: این سیستم موتور همچنین مجهز به یک سنسور جابجایی خطی است، معمولا یک رمزگذاری نوری یا سنسور جابجایی خطی.اين حسگرها ميتونن با دقت تحريك خطي موتور رو اندازه بگيرن، یعنی زاویه سوئیچ به جابجایی خطی تبدیل می شود.
3کنترل حلقه بسته: در ترکیب با داده های اندازه گیری سنسور جابجایی خطی، سیستم می تواند کنترل حلقه بسته را به دست آورد.این بدان معنی است که موقعیت واقعی موتور با موقعیت مورد انتظار مقایسه می شود و بر اساس اطلاعات بازخورد تنظیم می شود تا کنترل دقیق موقعیت را به دست آورد.
4. حوزه کاربرد: این سیستم موتور برای کاربردهای مختلفی که نیاز به کنترل و اندازه گیری تحرک خطی با دقت بالا دارند مناسب است. به عنوان مثال، در زمینه هایی مانند ماشینکاری دقیق،برش لیزر، و اسکن نوری، جابجایی خطی با دقت بالا باید در مدت زمان کوتاه تکمیل شود.
5. کاربرد دقیق بالا: به دلیل ترکیب پاسخ سریع موتورهای کویل صدا و دقت اندازه گیری جابجایی خطی،این سیستم موتور برای سناریوهای کاربردی با الزامات دقت حرکت بالا مناسب است..
پارامترهای فنی:
| VARS سری از Swing نوع موتور کویل صوتی | ||||||||
| مدل | تورک اوج ((N-M) | چرخش پیوسته25°C ((N-M) | حداکثر حرکت ((ملی متر) | ولتاژ ((V) | ثابت EMF عقب ((V/m/S) | وزن کویل ((g) | عرض* ارتفاع (ملی متر) | طول ((ملی متر) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
کاربردها:
چرخش معمول 100 درجه و چرخش 50 N · m است. محصولات نوع سوئیگ به طور معمول در فناوری لیزر در مکان سنج آینه، ترمز شیر نوع سوئیگ،سیستم موقعیت دهی نوع سوئیچ و کنترل کننده پرواز، و غیره ، این مربوط به صنعت نیمه هادی، اتوماسیون و صنعت هواپیما است. در مقایسه با موتور خطی نوع U و موتور خطی نوع flat، می تواند پاسخ فرکانس بالا را بهتر ارائه دهد.حرکت خطی متناوب با سرعت بالاکنترل موتور خطی کویل صدا ساده و قابل اعتماد است، بدون دستگاه حرکت، عمر طولانی.
