سیستم موقعیت گیری زاویه ای موتور چرخنده صدا کویل موتور نوسان دقیق بالا
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ISO9001 |
| شماره مدل | VARS0120-020-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $270.00/pieces >=1 pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن و جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور کویل صوتی 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، هواکش های پزشکی، پروژه نوری، تجهیزات لیزری، نیمه هادی |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | 1 N.M |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 3.5 | کارایی | IE 1 |
| حداکثر گشتاور (Nm) | 1.2 | حداکثر سفر (میلی متر) | 20 |
| موتورهای ویبره (V) | 8.4 | گشتاور پیوسته (Nm) | 1.2 |
| ثابت EMF (LL) (Kb) | 0.67 | وزن کویل (گرم) | 65 |
| طول (میلی متر) | 80 | ارتفاع (میلی متر) | 32 |
| بندر | موتور کویل صوتی شانگهای | ||
| برجسته کردن | محرک کویل صدای چرخشی جهت گیری زاویه اولویت,3.5A موتور چرخش سر و صدا,محرک چرخنده صدا 3.5A,3.5A Rotary Voice Coil Motor,Rotary Voice Coil Actuator 3.5A |
||
توضیحات محصول
سیستم موقعیت گیری زاویه اولی، کویل های صوتی برای تشخیص مونتاژ خودرو
توضیحات محصول
موتورهای کویل صدا در سیستم های موقعیت زاویه اولویت برای بازرسی مونتاژ خودرو کاربرد دارند.این سیستم به طور معمول در خطوط تولید خودرو برای اطمینان از موقعیت و موقعیت صحیح اجزای مختلف در طول فرآیند مونتاژ استفاده می شودموتور کویل صدا نقش مهمی در کنترل دقیق و موقعیت در این سیستم دارد.
در سیستم موقعیت زاویه اولی برای بازرسی مونتاژ خودرو، فرآیند استفاده از موتورهای کویل صوتی می تواند به شرح زیر باشد:
1. تشخیص سنسور: اولاً ، سنسور داده های نظارت شده را به سیستم کنترل منتقل می کند. این سنسورها می توانند سنسورهای نوری ، سنسورهای لمسی ، سنسورهای موقعیت و غیره باشند که برای تشخیص موقعیت استفاده می شوند ،زاویه، شکل و اطلاعات دیگر از اجزای
2تجزیه و تحلیل سیستم کنترل: سیستم کنترل داده های ارائه شده توسط سنسورها را تجزیه و تحلیل می کند تا تعیین کند که آیا تنظیمات یا موقعیت قطعات لازم است.اگر یک قطعه در موقعیت یا زاویه صحیح نباشد، سیستم عملیات اصلاح مربوطه را شروع می کند.
3کنترل موتور کویل صوتی: هنگام تنظیم موقعیت یا زاویه قطعات، موتور کویل صوتی فعال می شود.اين يه ميدان مغناطيسي بر اساس سيگنال کنترل براي رانندگي کويل تولید ميکنه، ایجاد نیروی و حرکت، باعث تنظیمات جزئی در اجزای.
4. موقعیت و کالیبراسیون: حرکت موتور کویل صدا اجزای را به موقعیت و زاویه صحیح قرار می دهد. این می تواند با کنترل دقیق سیگنال فعلی حاصل شود.فرآیند موقعیت و تصحیح معمولا چندین بار انجام می شود تا قطعه به موقعیت و زاویه مورد نظر برسد.
5تشخیص و تأیید: پس از اتمام موقعیت و کالیبراسیون،سیستم دوباره از سنسورها برای تشخیص موقعیت و زاویه اجزای برای اطمینان از دقت تنظیم استفاده می کند.در صورت لزوم، سیستم می تواند عملیات کالیبراسیون را بارها و بارها انجام دهد تا موقعیت اجزای مورد نیاز را برآورده کند.
پارامترهای فنی:
| VARS سری از Swing نوع موتور کویل صوتی | ||||||||
| مدل | تورک اوج ((N-M) | چرخش پیوسته25°C ((N-M) | حداکثر حرکت ((ملی متر) | ولتاژ ((V) | ثابت EMF عقب ((V/m/S) | وزن کویل ((g) | عرض* ارتفاع (ملی متر) | طول ((ملی متر) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8*261 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*303 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*306 | 75.00 |

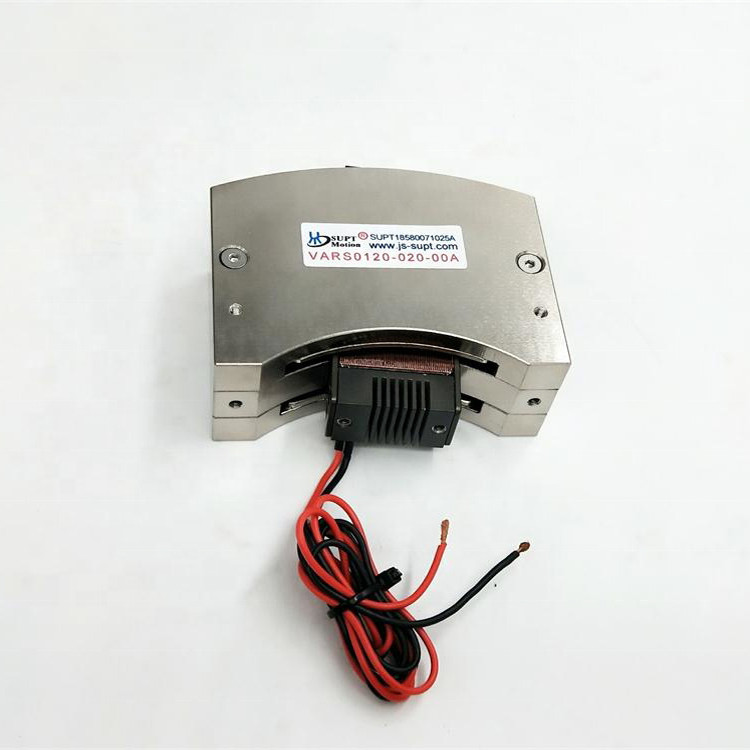

| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

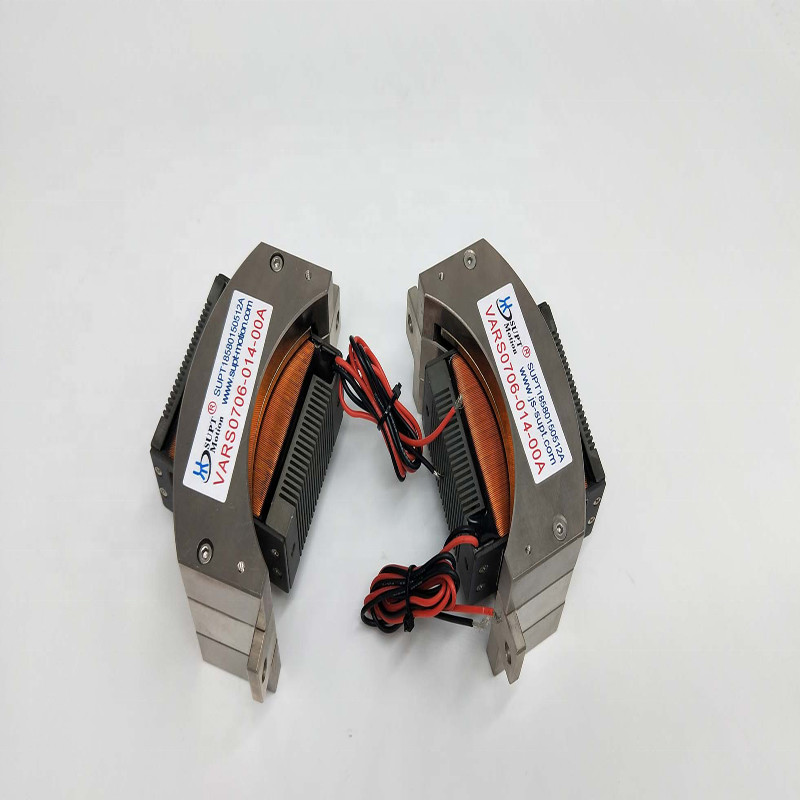

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65*545 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
کاربردها:
نوع سوئیگ موتور کویل صدا، گشتاور معمولی 100 درجه، گشتاور 50N · m. محصولات نوع سوئیگ به طور معمول در فناوری لیزر در مکان سنج آینه، ترمز شیر نوع سوئیگ استفاده می شود،سیستم موقعیت دهی نوع سوئیچ و کنترل کننده پرواز، و غیره ، مربوط به صنعت نیمه هادی، اتوماسیون و صنعت هواپیمایی است.موتور کویل صدای نوسان یک دستگاه است که می تواند انرژی الکتریکی را به انرژی مکانیکی تبدیل کند و حرکت زاویه نوسان خطی و محدود را تحقق بخشداز تعامل قطب های مغناطیسی در یک میدان مغناطیسی تولید شده از یک میدان مغناطیسی دائمی یا یک رسانای کویل الکتریکی برای تولید حرکت منظم استفاده می کند.محرک های چرخشی تکنولوژی محرک خطی مستطیل و گرمی خم شده را برای ارائه یک سیستم موقعیت بندی زاویه محدود با وضوح بالا گرفته اند.
این به طور گسترده ای در نیمه هادی، آزمایش دقیق و تشخیص، قایق، ماشین، دوچرخه برقی، UAV، چاپ 3D، میکروسکوپ، ربات، فنل های پزشکی، پروژه نوری استفاده می شود.
