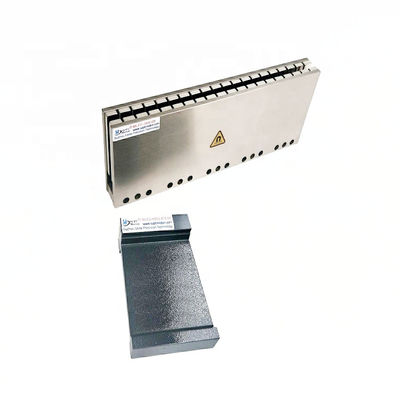

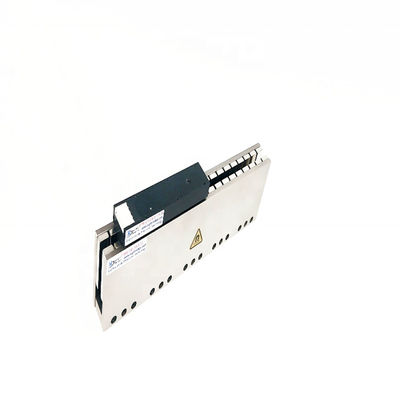

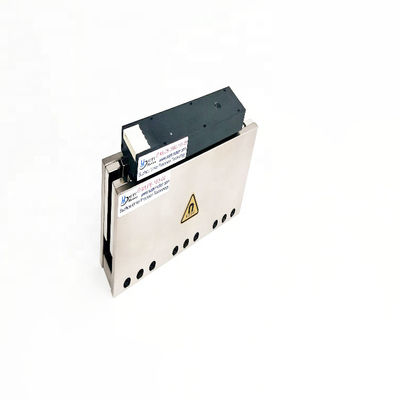

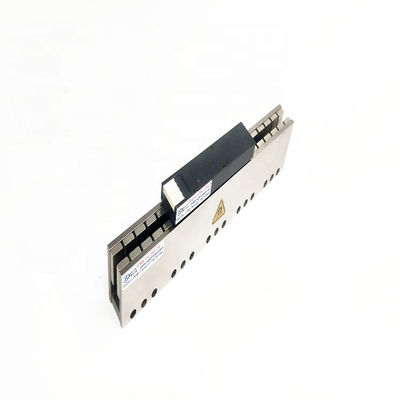

200mm خطی Servo موتور ترجمه تراز خطی مرحله موتور نور وزن صفر نوار
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | MLCB-0080-135-00 |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $320.00 - $410.00/pieces |
| جزئیات بسته بندی | کارتن/جعبه چوبی برای موتور آهنربای دائم |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور آهنربای دائم 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | نوع | موتور برس |
|---|---|---|---|
| فرکانس | 60 هرتز | فاز | سه فاز |
| محافظت از ویژگی | کاملا محصور | ولتاژ متناوب | 30 |
| کارایی | IE 1 | اوج نیروی (N) | 240 |
| حداکثر جریان (آمپر) | 4.2 | موتور آهنربای دائم (ms) | 0.3 |
| نیروی پیوسته (N) | 80 | جریان پیوسته (آمپر) | 1.4 |
| روتور وزن (کیلوگرم) | 0.82 | بندر | موتور آهنربای دائم شانگهای |
| برجسته کردن | موتور سرو خطی 200 میلی متری,موتور مرحله خطی 200 میلی متری,تراز انتقال موتور سرو خطی,200mm Linear Stage Motor,Linear Servo Motor Translation Alignment |
||
توضیحات محصول
200mm خطی ترجمه تراز مرحله موتور وزن سبک صفر نوار
توضیحات محصول
موتور خطی یک دستگاه است که موتور خطی و پلت فرم کششی را ادغام می کند.آن را ترکیب کنترل دقیق موتورهای خطی و حرکت صاف از سیستم عامل های کششی برای دستیابی به موقعیت دقیق و جهت گیری حرکت خطیشرح مفصل تری از موتور خطی پلت فرم کششی خطی در زیر ارائه شده است:
ساخت و اصل کار: موتور خطی پلت فرم کشویی خطی شامل یک موتور خطی و یک پلت فرم کشویی است. یک موتور خطی معمولا در پایین یک پلت فرم کشویی قرار دارد،که روی یک براکت قرار دارد.حرکت یک موتور خطی حرکت خطی را در امتداد یک محور ایجاد می کند، که به بستر کششی اجازه می دهد تا به آرامی در آن محور حرکت کند.
ساخت و اصل کار: موتور خطی پلت فرم کشویی خطی شامل یک موتور خطی و یک پلت فرم کشویی است. یک موتور خطی معمولا در پایین یک پلت فرم کشویی قرار دارد،که روی یک براکت قرار دارد.حرکت یک موتور خطی حرکت خطی را در امتداد یک محور ایجاد می کند، که به بستر کششی اجازه می دهد تا به آرامی در آن محور حرکت کند.
ویژگی ها:
1دقت بالا: موتور خطی پلت فرم کششی خطی دارای قابلیت کنترل موقعیت با دقت بالا است که برای برنامه هایی که نیاز به موقعیت دقیق دارند مناسب است.
2حرکت صاف: حرکت موتور خطی قدرت صاف و مستمر را فراهم می کند و به پلتفرم کشویی اجازه می دهد با سرعت پایدار حرکت کند و در نتیجه لرزش و ضربه را کاهش دهد.
3- بدون قطعات انتقال:به دلیل استفاده از تکنولوژی موتور خطی، قطعات انتقال سنتی (مانند دنده ها یا کمربند ها) مورد نیاز نیستند.بنابراین از از دست دادن مکانیکی و لرزش در طول فرآیند انتقال جلوگیری می شود.
4پاسخ سریع: موتورهای خطی دارای ویژگی پاسخ سریع هستند و می توانند دستورات حرکتی را در زمان کوتاه تکمیل کنند.مناسب برای کاربردهایی که نیاز به موقعیت سریع و حرکت با سرعت متغیر دارند.
5. سفارشی سازی: موتور خطی پلت فرم کششی خطی می تواند با توجه به الزامات برنامه سفارشی شود ، از جمله طول محوری ، ظرفیت بار و سیستم کنترل.
موتورهای خطی چیست؟?
موتورهای خطی الکتریکی هستندموتورهای اندیکشنکه حرکت در یک خط مستقیم به جای حرکت چرخش تولید می کنند. در یک حرکت سنتیموتور الکتریکی،روتور(بخش چرخش) در داخل استاتوردر موتور خطی، استاتور باز شده و صاف قرار داده شده و "روتور" در یک خط مستقیم از آن عبور می کند. موتورهای خطی اغلب ازابررسانمغناطیس، که برای کاهش مصرف برق به دمای پایین خنک می شوند.
نقاشی: بالا: موتور عادی: روتور در داخل استاتور می چرخد و کل موتور در جای خود ثابت است. پایین:یک موتور خطی مانند یک موتور الکتریکی معمولی است که بسته بندی شده و در یک خط مستقیم قرار داده شده استحالا در حال چرخش، روتور از کنار استاتور حرکت می کند.
نحوه کار موتورهای خطی?
در یک دی سی سنتیموتور الکتریکی، یک هسته مرکزی از ماده مغناطیسی محکم پیچیده (که به عنوان روتور شناخته می شود) در هنگام اعمال جریان الکتریکی با سرعت بالا بین قطب های ثابت یک مغناطیس (که به عنوان استاتور شناخته می شود) می چرخد.موتور اندوکشن، الکترومغناطیس ها که در اطراف لبه موتور قرار گرفته اند برای تولید یک میدان مغناطیسی چرخان در فضای مرکزی بین آنها استفاده می شوند. این باعث ایجاد جریان الکتریکی در یک روتور می شود.باعث می شود که چرخش کند.. در یکماشین الکتریکی، موتورهای DC یا AC مانند این برای رانندگی استفاده می شوددنده هاوچرخ هاو حرکت چرخش را به حرکت در یک خط مستقیم تبدیل کنیم.
| سری B--MLCB ((دنیامیک)) MLFB ((استاتور)) | ||||
| مدل/Par | MLCB-0040-075-00 | MLCB-0080-135-00 | MLCB-0145-255-00 | |
| نیروی اوج ((Fp) | N | 120 | 240 | 435 |
| جریان اوج ((lp) | آمپر | 4.9 | 4.8 | 4.45 |
| نیروی مستمر ((Fc) | N | 40 | 80 | 145 |
| جریان مداوم (lc) | آمپر | 1.65 | 1.6 | 1.48 |
| ثابت های محرک ((موتور تبدیل DC/3p)) ((Ka)) | N/W | 8.4 | 12.1 | 16.3 |
| فشار ثابت ((L-L)) ((Kf)) | N/Amp | 24.6 | 49.5 | 97.5 |
| ثابت EMF عقب ((L-L)) ((Kb)) | V/m/sec | 14.2 | 28.6 | 56.3 |
| ثابت الکتریکی ((Te) | ms | 0.3 | 0.3 | 0.3 |
| مقاومت ((L-L)) ((R)) | @25°CΩ | 5.6 | 11.2 | 23.4 |
| محرک ((L-L)) ((l)) | م | 1.8 | 3.78 | 7.5 |
| ضریب انتقال گرما ((Rth) | °C/W | *3.2 | *1.86 | **095 |
| حداکثر دمای کویل ((Tmax) | °C | 120 | 120 | 120 |
| قطب مغناطیسی (۲T) | mm | 30 | 30 | 30 |
| وزن موتور | کیلوگرم | 0.28 | 0.49 | 0.97 |
حوزه کاربرد:
1تولید نیمه هادی: برای موقعیت دقیق و کنترل حرکت در تولید نیمه هادی، مانند پردازش وافر و بسته بندی تراشه استفاده می شود.
2سیستم های نوری و میکروسکوپی: در تجهیزات نوری برای یافتن لنز ها، جعبه های نمونه و آشکارسازان برای تصویربرداری با وضوح بالا استفاده می شود.
3تحقیقات زیست پزشکی: برای موقعیت و حرکت نمونه در آزمایشات زیست پزشکی مانند کشت سلول و میکروانژکشن استفاده می شود.
4ماشینکاری دقیق: برای تجهیزات ماشینکاری با دقت بالا مانند برش لیزر، حکاکی و ماشینکاری میکرو استفاده می شود.
5اتوماسیون و رباتیک: برای دستکاری مواد و مونتاژ قطعات در خطوط تولید خودکار و سیستم های رباتیک استفاده می شود.
به طور خلاصه، موتور خطی پلتفرم خطی، مزایای کنترل موتورهای خطی و حرکت صاف پلتفرم های خطی را ترکیب می کند.که آن را برای برنامه های کنترل حرکت خطی با دقت بالا در زمینه های مختلف مناسب می کند.
1تولید نیمه هادی: برای موقعیت دقیق و کنترل حرکت در تولید نیمه هادی، مانند پردازش وافر و بسته بندی تراشه استفاده می شود.
2سیستم های نوری و میکروسکوپی: در تجهیزات نوری برای یافتن لنز ها، جعبه های نمونه و آشکارسازان برای تصویربرداری با وضوح بالا استفاده می شود.
3تحقیقات زیست پزشکی: برای موقعیت و حرکت نمونه در آزمایشات زیست پزشکی مانند کشت سلول و میکروانژکشن استفاده می شود.
4ماشینکاری دقیق: برای تجهیزات ماشینکاری با دقت بالا مانند برش لیزر، حکاکی و ماشینکاری میکرو استفاده می شود.
5اتوماسیون و رباتیک: برای دستکاری مواد و مونتاژ قطعات در خطوط تولید خودکار و سیستم های رباتیک استفاده می شود.
به طور خلاصه، موتور خطی پلتفرم خطی، مزایای کنترل موتورهای خطی و حرکت صاف پلتفرم های خطی را ترکیب می کند.که آن را برای برنامه های کنترل حرکت خطی با دقت بالا در زمینه های مختلف مناسب می کند.
خدمات ما
ما خوشحالیم که به طراحی سفارشی کمک کنیم.
بسته بندی و حمل
بندر اصلی: شانگهای/شنژن/گوانگژو یا به صورت مورد نیاز.
زمان تحویل:معمولاً کالاها می توانند در عرض 20 روز آماده باشند.
شرکت اکسپرس:DHL,TNT,UPS,FEDEX و غیره
