زمان پاسخ کوتاه ماژول های موتور کویل صوتی مرحله موقعیت خطی دقیق بالا
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ISO9001 |
| شماره مدل | VCAR0070-0149-00A |
| مقدار حداقل تعداد سفارش | 2 عدد |
| قیمت | $365.00/pieces >=2 pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن و جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور کویل صوتی 2000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، ربات، ونتیلاتور پزشکی، میکروسکوپ، آندوسکوپ، اپتیک |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 4A | کارایی | IE 1 |
| اوج نیروی (N) | 70 | حداکثر سفر (میلی متر) | 14.9 |
| موتور سیم پیچ صدا (V) | 26.9 | روتور وزن (کیلوگرم) | 79 |
| قطر استاتور (mm) | 43 | نیروی پیوسته (N) | 27.3 |
| بندر | موتور کویل صوتی شانگهای | ||
| برجسته کردن | ماژول های موتور با زمان پاسخ کوتاه,مرحله موقعیت گیری کویل صوتی 70N,مرحله موقعیت گیری کویل صوتی 70N با دقت بالا,Voice Coil Positioning Stage 70N,High Precision 70N Voice Coil Positioning Stage |
||
توضیحات محصول
دقت بالا و زمان پاسخ کوتاه
توضیحات محصول
اصول طراحی پلت فرم خطی برای موتورهای کویل صوتی بر اساس اصل کار موتورهای کویل صوتی است.ترکیب با ساختار مکانیکی و سیستم کنترل برای دستیابی به کنترل دقیق حرکت خطیاصول اساسی و مفهوم طراحی یک بستر خطی برای موتورهای کویل صدا:
1. اصل کار موتور کویل صوتی: موتور کویل صوتی یک موتور خطی است که از یک میدان مغناطیسی ثابت و یک کویل متحرک تشکیل شده است.جریان تولید شده و میدان مغناطیسی با یکدیگر تعامل دارند تا نیرویی ایجاد کنند که کویل را به حرکت خطی در ریل راهنما هدایت می کند.
2طراحی ساختار مکانیکی: هنگام طراحی یک بستر خطی برای موتورهای کویل صدا، لازم است طراحی اجزای مکانیکی مانند راهنماها، کویل ها،و ساختارهای انتقال حرکتریل راهنما و اسلایدر باید دقت بالا، اصطکاک کم و سفتی بالا برای اطمینان از حرکت صاف داشته باشند.
3ساختار بسته: برای جلوگیری از ذرات خارجی و اثرات محیطی،یک ساختار مکانیکی بسته می تواند در طراحی برای اطمینان از حفاظت و عملکرد پایدار اجزای موتور در نظر گرفته شود..
4نصب سنسورها: نصب سنسورهای موقعیت، مانند انکودرها یا سنسورهای هال، در یک پلت فرم خطی برای به دست آوردن بازخورد موقعیت در زمان واقعی.این سیگنال های بازخورد در کنترل حلقه بسته برای تنظیم حرکت موتور و دستیابی به کنترل دقیق موقعیت استفاده می شود.
5. سیستم کنترل حلقه بسته: سیستم های خطی موتور های کویل صوتی معمولا از یک سیستم کنترل حلقه بسته استفاده می کنند.که جریان موتور را بر اساس بازخورد موقعیت در زمان واقعی تنظیم می کند تا به طور دقیق کویل را به موقعیت هدف منتقل کندکنترل کننده می تواند جاسازی شده یا خارجی باشد و می تواند با توجه به نیازهای برنامه انتخاب شود.
پارامترهای فنی:
| مدل محصول | قدرت اوج | نیروی مستمر | کل ضربه | جریان اوج | ولتاژ اوج | ثابت فشار | رزولوشن رمزگذاری کننده | دقت تکرار |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

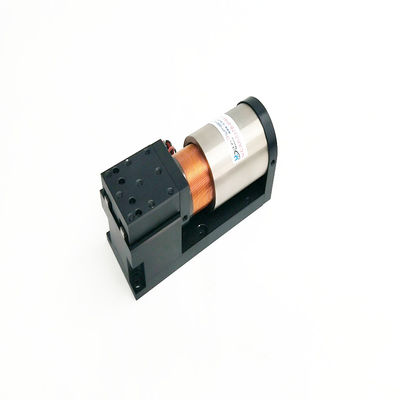

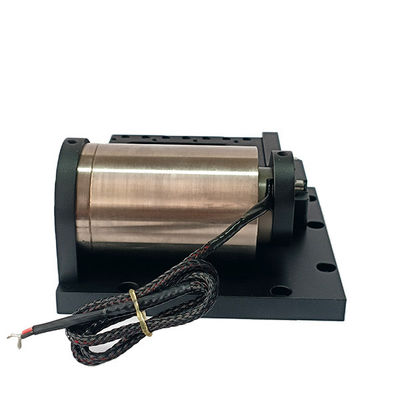

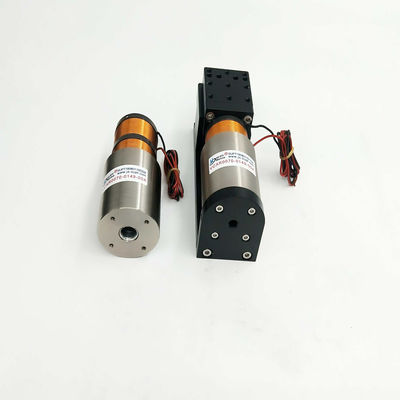

پلت فرم خطی ماژول موتور کویل صوتی استوانه ای برای کاربردهای سرو حلقه بسته مناسب تر است ، مدل آن VCAR0070-0149-00A است ، پردازش دقیق آلومینیوم هوایی ، ثبات خوب ،می تواند نوسان با سرعت بالا و حرکت متقابل انجام دهد، حداکثر فشار آن 70N است، جریان مداوم 4A است، شتاب بالا، وزن کم، اندازه کوچک، سر و صدا فرکانس بالا، دقت بالا، صدا فرکانس بالا، کنترل قدرت دقیق،سرعت پاسخ سریع (سرعت میلی ثانیه تا 20G) و سایر ویژگی ها، و دارای فرکانس حرکت بالا، کنترل آسان، ساختار ساده و قابل اعتماد، بدون دستگاه عقب، بدون نگهداری، عمر طولانی، می تواند به طور مداوم برای مدت طولانی کار کند،و زمان گارانتی 3 ماه تا 1 سال استبرنامه های کاربردی آن شامل نیمه هادی های پزشکی، هوافضا و خودرو، قایق های دریایی، خودروها، دوچرخه های الکتریکی، هواپیماهای بدون سرنشین، روبات ها، دستگاه های تنفسی پزشکی، میکروسکوپ ها، اندوسکوپ ها، سیستم های نوری است.می تواند بر اساس نیازهای مشتری سفارشی شود.
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
بسته بندی و حمل
اطلاعات شرکت
سوالات عمومی
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
