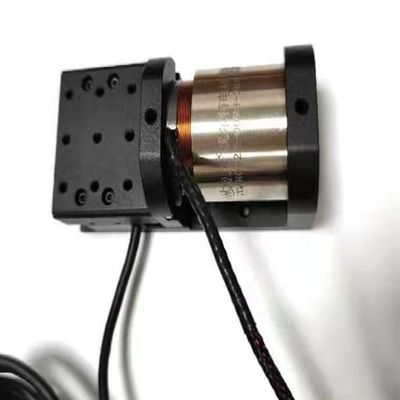

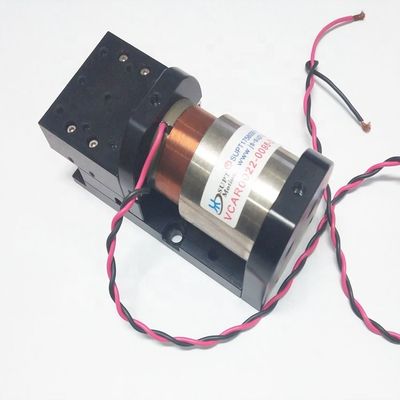

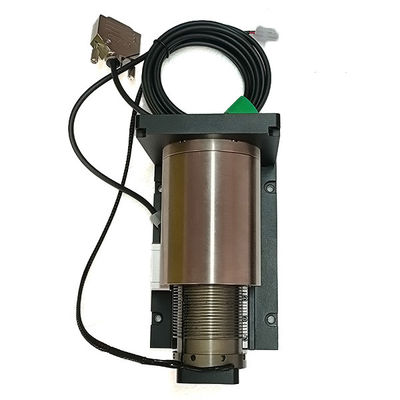

ماژول های موتور با پاسخ بالا مرحله خط خطی برای سیستم های نوری
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT Motion |
| گواهی | ce,ISO9001,CCC |
| شماره مدل | VCAR0022-0098-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $380.00/pieces >=1 pieces |
| جزئیات بسته بندی | کارتن/ جعبه چوبی برای پلتفرم حرکت الکتریکی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | پلت فرم حرکت الکتریکی 3000 قطعه/قطعه در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، پهپاد، ربات، ماسک پزشکی، میکروسکوپ، اپتیک |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | درخواست ها |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت بالا |
| جریان پیوسته (A) | 3.8 | کارایی | IE 1 |
| اوج نیروی (N) | 22 | سکته مغزی (میلی متر) | 9.8 |
| پلت فرم حرکت الکتریکی (v) | 24.7 | بندر | شانگهای |
| برجسته کردن | مرحله ماژول های موتور با واکنش بالا,مرحله خطی کویل صدا 3.8A,مرحله خطی کویل صدا برای سیستم های نوری,Voice Coil Linear Stage 3.8A,Voice Coil Linear Stage For Optical Systems |
||
توضیحات محصول
ماژول پلت فرم خطی با جریان پایین برای سیستم های نوری
توضیحات محصول
ماژول های پلت فرم خطی به دلیل توانایی آنها در ارائه حرکت خطی دقیق و کنترل شده، کاربردهای مهمی در زمینه نوری پیدا می کنند.این ماژول ها اجزای اساسی در سیستم های نوری و آزمایش های مختلف هستندبرخی از کاربردهای کلیدی ماژول های پلت فرم خطی در زمینه نوری عبارتند از:
1.اصلاح دقیق نوری: ماژول های پلت فرم خطی برای صیقل دقیق اجزای نوری مانند لنز، آینه ها، پریزم ها و فیلترها در سیستم های نوری استفاده می شوند.کنترل دقیق حرکت آن ها، جهت گیری مطلوب برای انتقال نور و شکل گیری تصویر را تضمین می کند..
2سیستم های میکروسکوپی: ماژول های پلت فرم خطی با اجازه دادن به حرکت دقیق اهداف میکروسکوپ، مراحل و سایر اجزای آن، نقش مهمی در تنظیمات میکروسکوپی ایفا می کنند.این باعث می شه که تمرکز دقیق داشته باشی، اسکن نمونه و تصویربرداری در علوم زیستی و مواد.
3هدایت پرتو لیزر: مراحل خطی برای کنترل حرکت پرتو های لیزر در سیستم های لیزر استفاده می شود. آنها تنظیم دقیق جهت پرتو، زاویه،و موقعیت برای وظایف مانند برش لیزر، علامت گذاری و پردازش مواد.
4اسپکتروسکوپی: ماژول های پلت فرم خطی حرکت نمونه ها، آشکارگرها و منابع نوری را در تنظیمات اسپکتروسکوپی آسان می کنند.این اجازه می دهد برای اسکن کنترل شده و تجزیه و تحلیل طیف نور برای برنامه های کاربردی تحلیلی و علمی مختلف.
5. مداخله سنجی: در تنظیمات مداخله سنجی، ماژول های بستر خطی حرکت کنترل شده مورد نیاز برای ایجاد الگوهای تداخل را امکان پذیر می کنند. این برای اندازه گیری پارامترهای مانند فاصله ضروری است,و ویژگی های سطح با دقت بالا.
6تست و مشخصه سازی نوری: سیستم عامل های خطی در آزمایش نوری برای موقعیت دقیق اجزای نوری در طول فرآیند آزمایش و مشخصه سازی استفاده می شوند.این تضمین می کند اندازه گیری های سازگار و قابل تکرار از خواص نوری.
7تراز فیبر نوری: ماژول های پلت فرم خطی در تراز فیبر نوری و اجزای فیبر نوری برای ترکیب کارآمد نور به داخل و خارج از فیبر کمک می کنند.این در ارتباطات بسیار مهم است، حسگرهای فیبر نوری و برنامه های انتقال داده.
8. فوتولیتوگرافی: مراحل خطی در سیستم های فوتولیتوگرافی برای تولید نیمه هادی و میکروفابریکاسیون استفاده می شود. آنها موقعیت دقیق ماسک ها و بستر ها را امکان پذیر می کنند.کمک به الگوی دقیق میکروسtruktورها.
9گسترش شعاع و همبستگی: سیستم های حرکت خطی در تنظیم قطر شعاع و همبستگی در تنظیمات مختلف نوری کمک می کنند تا اطمینان حاصل شود که شعاع های نوری به صورت مورد نیاز متمرکز یا گسترش می یابند.
10ابزار نوری: مراحل خطی در ابزارهای نوری مختلف از جمله تلسکوپ ها، میکروسکوپ ها و طیف سنجها ادغام شده اند.برای امکان حرکت کنترل شده قطعات و افزایش عملکرد کلی.
پارامترهای فنی:
| پارامتر محصول | |||||||||||
| پارامترهای عملکرد | واحدها | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| حداکثر فشار | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| ادامه داده شد فشار |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| ضربه موثر | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| جریان اوج | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| ولتاژ اوج | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| ثابت فشار | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| رزولوشن رمزگذاری کننده | امم | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| دقت تکرار | امم | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| راست بودن | امم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| سطح | امم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربردها:
پلت فرم خطی ماژول موتور کویل صوتی به ویژه برای کاربردهای سرو حلقه بسته با ضربه کوتاه مناسب است.که ثبات خوبی دارد و می تواند حرکت نوسان و متقابل با سرعت بالا را انجام دهدکنترل ساده و قابل اعتماد، بدون نیاز به دستگاه عقب، زندگی طولانی بدون نگهداری. به دلیل اندازه کوچک آن، به ویژه برای فضاهای باریک مناسب است.پلت فرم کنترلر کویل صدا اجازه می دهد تا موقعیت ماشینکاری، سرعت، شتاب و کنترل نیروی. سطح دقت موقعیت به 0.1um-0.5um و شتاب به 20G می رسد. طیف گسترده ای از برنامه های کاربردی شامل قایق های دریایی، خودروها،دوچرخه های الکتریکی، هواپیماهای بدون سرنشین، روبات ها، دستگاه های تنفسی پزشکی، میکروسکوپ ها، اندوسکوپ ها و پروژه های نوری.ساختار پلتفرم می تواند ماشین آلات و سفارشی. با توجه به برنامه های کاربردی مختلف، مکانیسم هدایت خطی مناسب، انواع مختلف هدایت خطی با دقت بالا و غیره را انتخاب کنید.
خدمات ما
شاخص های فنی و مشخصات می توانند سفارشی شوند.
يه نمونه، حمل و نقل جمع ميکنه
خدمات پس از فروش قانع کننده
اطلاعات شرکت
بسته بندی و حمل
گواهینامه
سوالات عمومی
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
