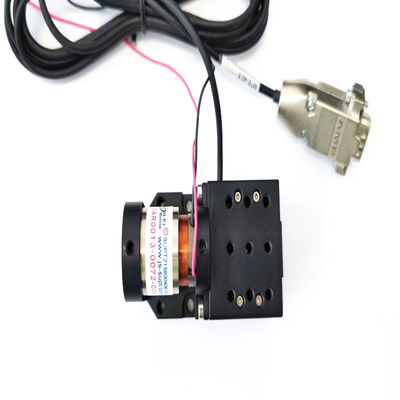

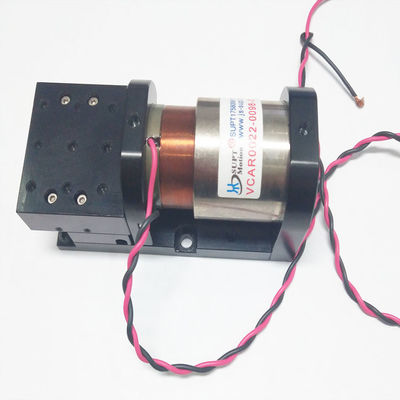

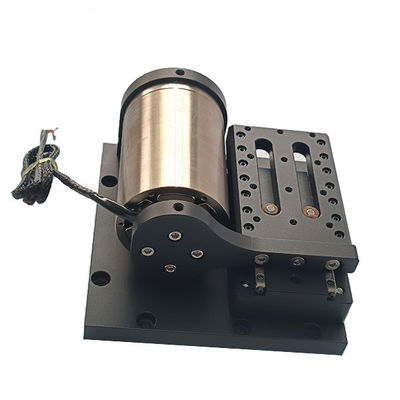

مرحله موتور کویل صدا با فرکانس بالا سرعت پایین DC مرحله نوری خطی موتور
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | SUPT |
| گواهی | ISO9001 |
| شماره مدل | VCAR0013-0072-00A |
| مقدار حداقل تعداد سفارش | ≥1 |
| قیمت | $430.00 - $440.00/pieces |
| جزئیات بسته بندی | موتور کویل صوتی کارتن و جعبه چوبی |
| زمان تحویل | 1-5 محصول 5-7 روز حمل و نقل، نمونه ها 3-5 روز، عمده قابل مذاکره |
| شرایط پرداخت | T/T |
| قابلیت ارائه | موتور کویل صوتی 3000 قطعه/قطعه در هر ربع |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | استفاده | قایق، ماشین، دوچرخه برقی، ربات، پهپاد، دستگاه تنفس مصنوعی، اپتیک، چاپ سه بعدی، میکروسکوپ |
|---|---|---|---|
| نوع | میکرو موتور | گشتاور | 30 |
| ساخت و ساز | آهنربای دائمی | کموتاسیون | قلم مو |
| محافظت از ویژگی | کاملا محصور | سرعت (RPM) | سرعت متغیر |
| جریان پیوسته (A) | 4.3 | کارایی | IE 1 |
| اوج نیروی (N) | 13 | حداکثر سفر (میلی متر) | 7.2 |
| موتور سیم پیچ صدا (V) | 26.6 | روتور وزن (کیلوگرم) | 16.2 |
| قطر استاتور (mm) | 26.2 | نیروی پیوسته (N) | 4.2 |
| بندر | موتور کویل صوتی شانگهای | ||
| برجسته کردن | مرحله کویل صدا با فرکانس بالا,سرعت پایین خط خط صدا,مرحله نوری الکتروموتوریزه خطی DC,Voice Coil Stage Low Speed,DC Linearly Motorized Optical Stage |
||
توضیحات محصول
منبع فرکانس بالا سرعت پایین DC خطی موتور نوری مرحله خطی
توضیحات محصول
کنترل کننده موتور VCM نقش حیاتی در بهینه سازی عملکرد ماژول موتور کویل صدا دارد.اجازه دادن به موقعیت دقیق و کنترل حرکتکنترل کننده موتور همچنین می تواند ویژگی های پیشرفته ای مانند بازخورد موقعیت، پروفایل حرکت و الگوریتم های کنترل سفارشی را ارائه دهد، که تنوع و عملکرد ماژول VCM را افزایش می دهد.
اصل کار:
یک ماژول موتور کویل صوتی از یک آهنربا دائمی و یک کویل سیم تشکیل شده است. هنگامی که یک جریان الکتریکی از طریق کویل عبور می کند، یک میدان مغناطیسی ایجاد می کند.این میدان مغناطیسی با آهنربای دائمی در تعامل است، ایجاد نیرویی که کویل و بار متصل را حرکت می دهد. با کنترل جهت و شدت جریان، حرکت و موقعیت پلت فرم کششی را می توان به دقت کنترل کرد.
ماژول های موتور کویل صوتی راه حل های کنترل حرکتی خطی کارآمد و دقیق برای سیستم عامل های کششی هستند. با دقت بالا، پاسخ سریع، عملکرد صاف و اندازه فشرده،در صنایع مختلف کاربرد پیدا می کنند.کنترل کننده های موتور برای ماژول های VCM عملکرد خود را با ارائه کنترل دقیق و ویژگی های پیشرفته بیشتر می کنند.ماژول های موتور کویل صوتی احتمالاً نقش مهمی در بهینه سازی سیستم های کنترل حرکت دارند.
پارامترهای فنی:
| پارامتر محصول | |||||||||||
| پارامترهای عملکرد | واحدها | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-oA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-OA |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| حداکثر فشار | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| ادامه داده شد فشار |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| ضربه موثر | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| جریان اوج | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| ولتاژ اوج | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| ثابت فشار | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| رزولوشن رمزگذاری کننده | امم | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | o.1/05/1 |
| دقت تکرار | امم | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| راست بودن | امم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| سطح | امم | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
|
مدل محصول |
قدرت اوج (ن) |
نیروی مستمر 25°C ((شمال) |
کل ضربه (ملی متر) |
ولتاژ حداکثر (V) |
ثابت EMF عقب (V/m/S) |
وزن کویل (g) |
استاتورDآیامتر (ملی متر) |
طول کویل را وارد کنید (ملی متر) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
کاربردها:
ماژول موتور کویل صوتی یک پلت فرم خطی با وضوح بالا، ضربه کوتاه، وزن کم و سر و صدا کم است. ایده آل برای برنامه های کاربردی با دقت بالا، محدوده کوتاه، سر و صدا کم است. به دلیل اندازه کوچک آن،به خصوص براي فضاي تنگ مناسب است. موتور کویل صدا از کویل، مغناطیس و مغناطیس راننده تشکیل شده است.که ثبات خوبی دارد و می تواند نوسان با سرعت بالا و حرکت متقابل را انجام دهد. کویل به مدار کنترل متصل شده و وقتی که یک جریان اعمال می شود، یک میدان مغناطیسی تولید می کند که با میدان مغناطیسی آهنربا تعامل دارد،که باعث می شود آهنربا حرکت کند و ساختار را حرکت دهد. دقت موقعیت آن به 0.1um-0.5um و شتاب رسیدن به 20G می رسد. سیستم عامل خطی ماژول موتور کویل صدا به ویژه برای برنامه های servo حلقه بسته با ضربه های کوتاه مناسب است.پلت فرم محرک کویل صوتی امکان کنترل موقعیت ، سرعت ، شتاب و نیروی ماشین آلات را فراهم می کند. موتورهای کویل صوتی دارای مزایای وضوح بالا ، ضربه کوتاه ، وزن کم و نویز کم هستند,که باعث می شود آن ها برای کاربردهای با دقت بالا، فاصله های کوتاه و کم سر و صدا ایده آل باشند.
خدمات ما
شاخص های فنی و مشخصات می تواند سفارشی شود
خدمات پس از فروش رضایت بخش
اطلاعات شرکت
بسته بندی و حمل
گواهینامه
سوالات عمومی
موتور:
1سفر: سفر واقعی، برای محاسبه کل سفر استفاده می شود.ازارزش نیروی.
2جهت حرکت: نصب افقی یا عمودیصفر درجه
3. نيروي بار:cدر جهت معکوسنیرویدرموتور، مانند فواره ها و غیره
4وزن بار: کل بخش کیفیت حرکت، از جمله اسلایدر کیفیت
5نوع حرکت: 1.حرکت نقطه به نقطه;2.متقابل بودن قاعده (به عنوان مثال اسکن).
6منحنی سرعت: 1.یک منحنی سرعت تراپیز;2.منحنی سرعت مثلث3.منحنی سرعت سینوس.
