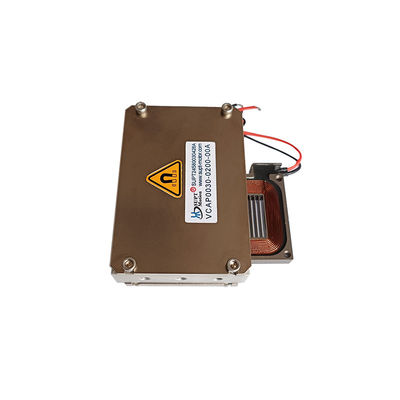

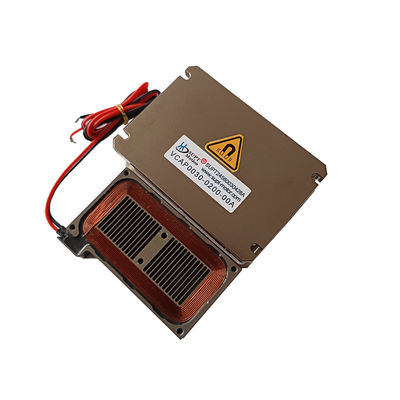

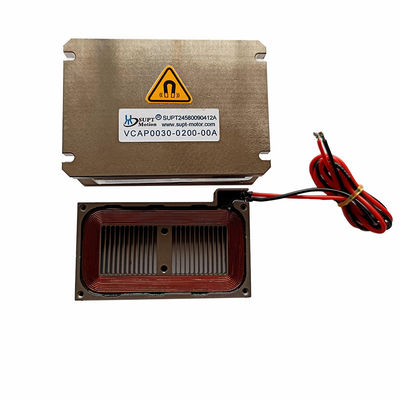

XY محور خطی صدا کویل اکتواتور موتورهای مسطح برای صنعت ابزار ماشین آلات میکرو
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | VCAP0030-0200-00A |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $128 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | شماره مدل | VCAP0030-0200-00A |
|---|---|---|---|
| استفاده | قایق، ماشین، لوازم خانگی، پهپاد، چاپ سه بعدی، میکروسکوپ، ربات، هواکش های پزشکی، پروژه نوری | نوع | میکرو موتور |
| نام محصول | موتور سیم پیچ صدای خطی | ولتاژ نامی | 24.3V |
| اوج نیروی | 30N | نیروی مستمر | 12.3N |
| برجسته کردن | موتورهای مسطح و خطی,XY محور خطی صدا کویل کنترلر,صنعت ابزار ماشین آلات کوچک موتورهای مسطح,XY Axis Linear Voice Coil Actuator,Micro Machine Tool Industry Flat Motors |
||
توضیحات محصول
توضیحات محصول:
VCAP سری Planer Actors دارای طول ضربه کمتر در هر اندازه از مستطیل است، اما آنها همچنین دارای مشخصات ارتفاع پایین تر هستند. نیروهای تا 500N و ضربه تا 15mm
VCAP سری Planer Actuator راه حل ایده آل برای حرکت های محور X-Y محور بسیار کوچک هستند و بازار اصلی آنها در صنایع نیمه هادی و ابزار ماشین آلات میکرو است.
در زمینه ماشین آلات کوچک، موتورهای خطی خطی محور XY برای موقعیت دقیق و وظایف ماشین آلات کوچک به دلیل دقت بالا استفاده می شود.سرعت بالا و پاسخ سریعآنها معمولاً به عنوان یک ساختار یکپارچه طراحی شده اند، فضای کمی را اشغال می کنند و به فشرده سازی ساختار کلی ابزار ماشین کوچک کمک می کنند.
طراحی کم پروفایل آنها را برای کاربردهایی که فضا محدود است، به ویژه برای الزامات طراحی پیچیده میکرو ماشین ها ایده آل می کند.
موتورهای کویل صوتی سری مسطح به طور معمول برای قرار دادن میز در میکرو ماشین ها استفاده می شوند تا اطمینان حاصل شود که قطعه کار می تواند با دقت بالا در طول ماشینکاری به موقعیت مشخص شده منتقل شود.آنها برای ماشینکاری لیزر مناسب هستند، میکرو فرینگ، میکرو سوراخ کردن و سایر فرآیندهای ماشینکاری که نیاز به حرکت دقیق و هماهنگی چند محور دارند.
موتورهای کویل صدای مسطح همچنین می توانند در کاربردهایی که نیاز به حرکت سریع و دقیق در مسافت های کوتاه دارند، مانند سیستم های اسکن یا مراحل موقعیت گذاری کوچک در ماشینکاری کوچک استفاده شوند.
به طور معمول در مونتاژ میکروالکترونیک، تولید دستگاه های نوری و سایر وظایف که نیاز به پاسخ فرکانس بالا و موقعیت دقیق دارند استفاده می شود.
طراحی کم پروفایل آنها را برای کاربردهایی که فضا محدود است، به ویژه برای الزامات طراحی پیچیده میکرو ماشین ها ایده آل می کند.
موتورهای کویل صوتی سری مسطح به طور معمول برای قرار دادن میز در میکرو ماشین ها استفاده می شوند تا اطمینان حاصل شود که قطعه کار می تواند با دقت بالا در طول ماشینکاری به موقعیت مشخص شده منتقل شود.آنها برای ماشینکاری لیزر مناسب هستند، میکرو فرینگ، میکرو سوراخ کردن و سایر فرآیندهای ماشینکاری که نیاز به حرکت دقیق و هماهنگی چند محور دارند.
موتورهای کویل صدای مسطح همچنین می توانند در کاربردهایی که نیاز به حرکت سریع و دقیق در مسافت های کوتاه دارند، مانند سیستم های اسکن یا مراحل موقعیت گذاری کوچک در ماشینکاری کوچک استفاده شوند.
به طور معمول در مونتاژ میکروالکترونیک، تولید دستگاه های نوری و سایر وظایف که نیاز به پاسخ فرکانس بالا و موقعیت دقیق دارند استفاده می شود.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) | نیروی مستمر در 25°C ((N) | کل ضربه (ملی متر) | حداکثر ولتاژ (V) | ثابت EMF عقب (V/m/s) | طول (ملی متر) | عرض (ملی متر) | ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| پارامتر | ارزش |
|---|---|
| طول عمر | بلند |
| سطح سر و صدا | کم |
| شماره مدل | سری VCAP |
| قدرت | بالا |
| نوع | موتور طناب صدا از نوع مسطح |
| دقت موقعیت | بالا |
| اندازه (ملی متر) | 80*74*25 |
| کلمات کلیدی | موتورهای الکتریکی DC |
کاربرد:
کاربرد اصلی یک موتور کویل صوتی:
1صنعت نیمه هادی: نوشتن، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک.
2- کار با دریچه ها در این زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، سیستم تزریق شیمی دریچه های پنوماتیک.
3صنعت ماشین آلات میکرو: سیستم های تغذیه، میکرو حفاری، چاپ دقیق.
4سیستم لرزش: میز لرزش، پلتفرم لرزش
5پرونده پزشکی: سیستم تزریق میکرو، تجهیزات تنفسی، تجهیزات آزمایش.
6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان.
7زمینه استفاده تجاری: سیستم فوکوس خودکار دوربین کوچک پمپ خنک کننده کامپیوتری
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی.
