موتورهای خطی صدا با دقت بالا برای تجهیزات نیمه هادی
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | VCAP0020-0068-00A |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $126 |
| جزئیات بسته بندی | بسته بندی کارتن و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| سطح سر و صدا | کم | کلمات کلیدی | موتورهای DC الکتریکی |
|---|---|---|---|
| تضمین | 3 ماه - 1 سال | ماکس فورس | 500 نیوتن |
| ولتاژ | 8.2 ولت | مدل محصول | VCAP0020-0068-00A |
| مصالح ساختمانی | آلومینیوم | نوع | میکرو موتور |
| سکته | 6.8 میلی متر | طول سکته مغزی | 39 میلی متر |
| برجسته کردن | موتورهای طوطی خطی خطی,موتورهای خطی صدا با دقت بالا,دستگاه های نیمه هادی موتورهای خطی با کویل صدا,High Precision Linear Voice Coil Motors,Semiconductor Equipment Linear Voice Coil Motors |
||
توضیحات محصول
توضیحات محصول:
موتورهای خطی خطی موتورهای خطی دارای سه قسمت اصلی هستند: یک کویل، یک آهنربا دائمی و یوگ.فشار دهنده کویل تحت یک نیروی آمپرومتریک قرار می گیرد که حرکت عمودی به جهت هواپیما کویل را تولید می کندبا کنترل جهت و شدت جریان کویل، جهت حرکت کویل و مقدار فشار اعمال شده می تواند به دقت کنترل شود.این نوع کنترل اجازه می دهد تا فلات پلیت صدای کویل موتور به دست آوردن حرکت خطی یا دایره ای برای پاسخگویی به نیازهای برنامه های کاربردی مختلف.
سرعت پاسخ سریع موتورهای خطی کویل صدا می تواند نیازهای کنترل حرکت با فرکانس بالا و دقت بالا را برآورده کند.ساختار ساده و اندازه کوچک آنها نصب و نگهداری را آسان تر می کندبا ابعاد مشابه، سری موتور های کویل صدای صفحه تخت دارای یک ضربه کوتاه تر از سری موتورهای کویل صدای مستطیل هستند، اما مزیت ارتفاع سطح پایین تری دارند.فشار تا 500N و ضربه تا 15mm امکان پذیر است.
کاربرد محرک های خطی در تجهیزات نیمه هادی عمدتاً در کنترل حرکت با سرعت بالا و دقت بالا است.موتور کویل صدای هواپیما به طور گسترده ای در انواع تجهیزات به دلیل سرعت پاسخ سریع و ویژگی های دقت بالا استفاده می شود. موتورهای کویل صدای تخت در ماشین های اتصال سرب ، توزیع کننده ها ، فوتولیتوگرافی ، حفاری PCB ، انتخاب و قرار دادن وافر و تجهیزات بازرسی قطعات استفاده می شوند.این کاربردهای نیاز به تجهیزات است که می تواند به دقت کنترل موقعیت و حرکت قطعات کوچکاین الزامات دقت و سرعت بالا را می توان با استفاده از محرک های خطی کویل صوتی برآورده کرد و در نتیجه کارایی و کیفیت محصول فرآیند تولید و بسته بندی نیمه هادی را بهبود بخشید.
ایده آل برای تولید حرکات X-Y کوتاه، سری طراح به طور عمده به صنایع نیمه هادی و میکرو ماشین آلات فروخته می شود.
ویژگی ها:
اسپری محرک سبک وزن است، با زمان پاسخ کوتاه و فرکانس بالا.
ضربه کوتاه، ساختار فشرده.
ضربه 1mm-20mm
حداکثر فشار 1N-500N
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

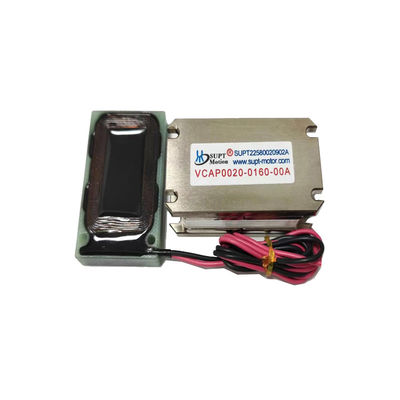

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

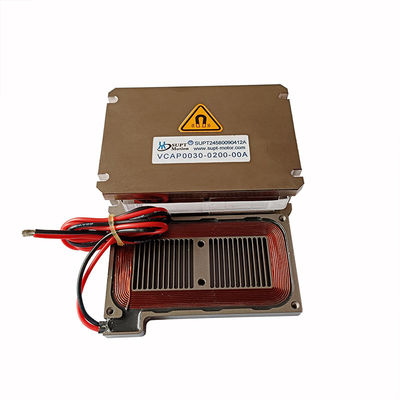

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
کاربردها:
اکتورهای خطی سری VCAP دارای طول ضربه کمتری در هر اندازه نسبت به مستطیل هستند، اما همچنین دارای مشخصات ارتفاع کمتری هستند.Forces range up to 500N and strokers to 15mmThe VCAP series Planer Actuator are the ideal solution for very small stroke X-Y Axis movements and their major market is in the semiconductor and micro machine tool industries.
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
| 2- کار با شیر در میدان: انواع شیرهای اندازه گیری، سیستم های آزمایش فشار، سیستم تزریق شیمی شیرهای پنوماتیک. |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
| 8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
