موتورهای سرعتی بالا و سرعت بالا برای کنترل شیر
جزئیات محصول
| محافظت از ویژگی | کاملا محصور | شتاب | بالا |
|---|---|---|---|
| دقت موقعیت یابی | بالا | مدل | VCAR0044-0249-00A |
| طول سکته مغزی | 24.9 میلی متر | نیروی اوج | 44N |
| حداکثر ولتاژ | 44.9 ولت | وزن کویل (g) | 65.9 |
| برنامه | سیستم های موقعیت یابی و کنترل دقیق | نوع موتور | موتور سیم پیچ صدا |
| کموتاسیون | قلم مو | سرعت | بالا |
| برجسته کردن | موتور کویل صدا با سرعت بالا,موتور کویل صوتی سفارشی,موتور پیچ صدا با دقت بالا,Customised Voice Coil Motor,High Precision Voice Coil Motor |
||
توضیحات محصول
توضیحات محصول:
سری VCAR از محرک های استوانه ای تقریباً 80٪ از سهم بازار را در اختیار دارند. آنها قادر به تولید فشار بالا و شتاب بالا هستند. حداکثر فشار از 0.7 N تا 3000 N است.طول محور آنها کمتر از 50 میلی متر استبرنامه های کاربردی برای سری VCAR شامل محرک های دریچه، سیستم های انتخاب و محل محور Z، پمپ های کوچک با دقت بالا،همچنین ویبراتورها و سیستم های کنترل ارتعاش فعال.
موتورهای کویل صوتی به دلیل پاسخ بسیار سریع ، دقت بالا ، محرک مستقیم و کنترل نیروی خطی عالی ، در سیستم های کنترل دریچه با عملکرد بالا به طور گسترده ای استفاده می شوند.آنها می توانند به طور مستقیم هسته شیر بدون دنده ها و یا قطعات انتقال رانندگی، به طور موثر رد عمل، اصطکاک و تاخیر را از بین می برد. با زمان پاسخ در سطح میلی ثانیه، آنها زمان واقعی و تنظیم دقیق جریان، فشار و سرعت سوئیچ را درک می کنند.آنها ایده آل برای دریچه های سوئیچ فرکانس بالا هستند، دریچه های کنترل متناسب، دریچه های سرو، دریچه های تنفسی پزشکی، دریچه های گاز نیمه هادی و سیستم های کنترل مایعات دقیق.دستگاه های حرکتی کویل صوتی دارای اندازه کوچکتر هستند، عملکرد صاف تر، سر و صدا کمتر و عمر طولانی تر. قدرت قدرت پایدار و خطی بودن بالا آنها را به اجزای کلیدی در کنترل روان هوشمند تبدیل می کند و به بهبود دقت سیستم کمک می کند.سرعت پاسخ، و ثبات برای اتوماسیون صنعتی، تجهیزات پزشکی، انرژی جدید و تولید نیمه هادی.
ویژگی ها:
واکنش بالا، شتاب بالا، کویل های کم جرم.
هيچ تاثيري نداره، هيستريز صفر
ساختار ساده، وزن کم، واکنش فرکانس بالا، کار بدون مشکل
ضربه: 1mm-60mm
فشار: 0.5N-3000N
پارامتر محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
وزن کویل (g) |
قطر استاتور (ملی متر) | طول (ملی متر) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |

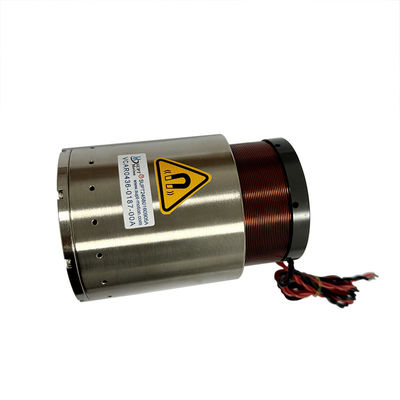

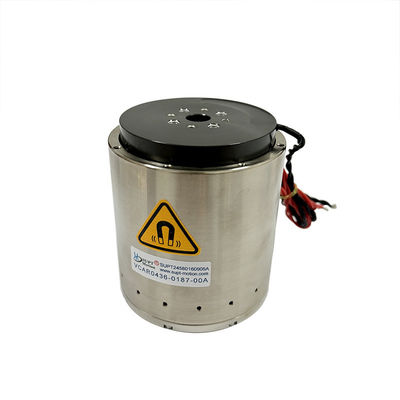

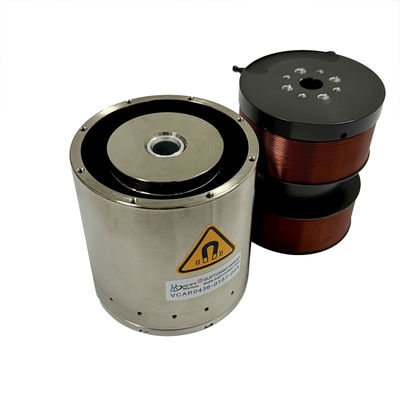

| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
کاربرد محصول:
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
|
2- کار با دریچه ها در زمینه: انواع دریچه های اندازه گیری، سیستم های آزمایش فشار، شیمی دریچه های پنوماتیک سیستم تزریق |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
|
8صنعت اتوماسیون: تجهیزات لیزر,دستگاه پخش کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
