موتورهای کویل صوتی خطی مسطح بدون هسته با دقت بالا برای صنعت ابزار ماشین آلات کوچک
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | سری VCAP |
| مقدار حداقل تعداد سفارش | دو تا |
| قیمت | $158 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| خروجی نیرو | تا 500 نیوتن | ماده | مینی موتورهای الکتریکی |
|---|---|---|---|
| بندر | شانگهای | شماره مدل | VCAP0020-0068-00A |
| اوج نیروی | 20N | سکته کامل | 6.8 میلی متر |
| نیروی مستمر | 5.3N | حداکثر ولتاژ | 8.2 ولت |
| طول (میلی متر) | 39 | محافظت از ویژگی | کاملا محصور |
| سرعت (RPM) | سرعت متغیر | ||
| برجسته کردن | موتورهای خطی صدا با دقت بالا,موتورهای سیم پیچ خطی بدون هسته,موتورهای کوچک خطی صدا,Coreless Linear Voice Coil Motors,Mini Linear Voice Coil Motors |
||
توضیحات محصول
توضیحات محصول:
سری موتور های طناب خطی نوع مسطح دارای یک ضربه کوتاه تر از سری نوع مستطیل برای همان اندازه است ، اما مزیت سطح ارتفاع پایین تری دارد.فشار تا 500N و ضربه تا 20mm است.
سری نوع مسطح برای تولید حرکات X-Y کوتاه مدت ایده آل است و عمدتاً به صنایع نیمه هادی و ابزار ماشین آلات میکرو فروخته می شود.
موتورهای خطی خطی صاف با مزایایی مانند دقت موقعیت بندی بالا، پاسخ سریع، عدم اصطکاک، ساختار جمع و جور، وزن کم، کنترل آسان و غیره مشخص می شوند.که به طور موثر دقت و کارایی میکرو ماشینکاری را افزایش می دهد.
موتورهای فلت خطی صدا برای کاربردهای صنعت ماشین آلات کوچک:
در فرآیندهای میکرو ماشینکاری، موتورهای خطی خطی را می توان برای هدایت محورهای تغذیه ابزار یا قطعات مورد استفاده برای دستیابی به کنترل تغذیه زیر میکروونی استفاده کرد.
به عنوان مثال، در ماشینکاری میکرو سوراخ، میکرو حکاکی یا تولید بافت سطحی، موتورهای خطی خطی خطی حرکت خطی پایدار را برای جلوگیری از اشتباهات ماشینکاری فراهم می کنند.
در میکرو ماشینکاری، قابلیت پاسخ سریع موتورهای خطی خطی را برای تنظیم موقعیت ابزار یا قطعه کار در زمان واقعی از طریق ارتعاش با دقت بالا استفاده می شود.جبران فعال لرزش و اطمینان از ماشینکاری پایدار.
موتور کویل صدای مسطح از طریق حرکت محور X-Y ضربه کوتاه می تواند به عنوان محور اصلی حرکت استفاده شود، قطعه یا ابزار را برای ماشینکاری مسیر فضایی پیچیده هدایت کند.
موتورهای کویل صوتی خطی مسطح را می توان در کارهای مونتاژ ابزار ماشین آلات کوچک برای تکمیل تراز و مونتاژ قطعات کوچک از طریق حرکت خطی دقیق استفاده کرد.
ابزارهای میکرو ماشین نیاز به تغییرات مکرر ابزار یا تنظیم موقعیت قطعه کار دارند.عملکرد پویا بالا از موتورهای کویل صدای مسطح می تواند به سرعت انجام تغییر موقعیت و بهبود بهره وری ماشین آلات.
ویژگی ها:
کویل صدای نوع مسطح کویل های زیر موتور شده سبک وزن هستند، با زمان پاسخ کوتاه و فرکانس بالا. ضربه کوتاه و ساختار جمع و جور.
ضربه 1mm-20mm.
حداکثر فشار 1N-500N.
معمولاً برای مراحل حرکت محور x-y استفاده می شود.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

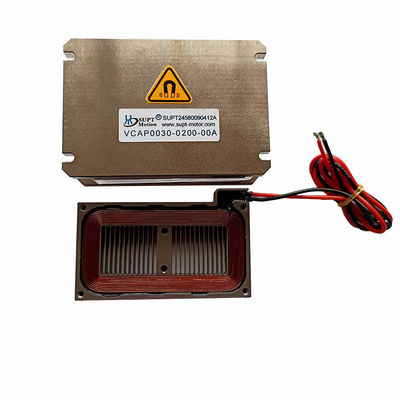

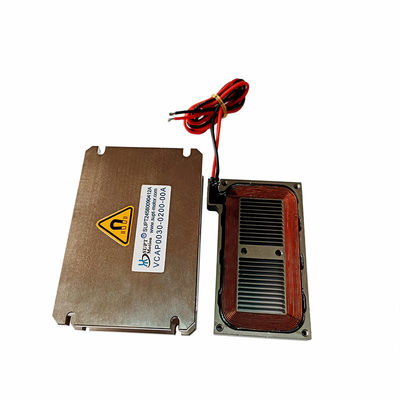

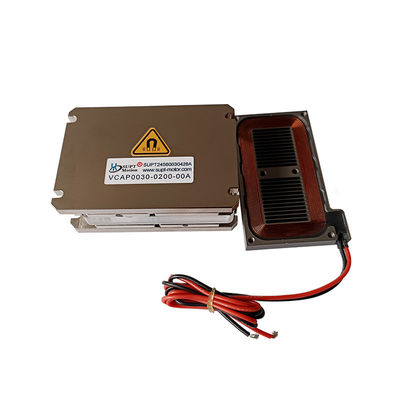

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
کاربرد:
| کاربرد اصلی یک موتور کویل صوتی: |
| 1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک. |
| 2- کار با شیر در میدان: انواع شیرهای اندازه گیری، سیستم های آزمایش فشار، سیستم تزریق شیمی شیرهای پنوماتیک. |
| 3صنعت ماشین آلات کوچک: سیستم های تغذیه، میکرو حفاری، چاپ دقیق. |
| 4سیستم لرزش: میز لرزش، پلتفرم لرزش. |
| 5حوزه پزشکی: سیستم میکرو تزریق، تجهیزات تنفسی، تجهیزات آزمایش. |
| 6تکنولوژی هواپیمایی: سیستم کنترل پرواز، سیستم بازخورد خلبان. |
| 7زمینه استفاده تجاری:کمپیوتر پمپ خنک کننده دوربین کوچک اتوماتیک سیستم تمرکز |
|
8صنعت اتوماسیون: تجهیزات لیزر، دستگاه های توزیع کننده، تجهیزات آزمایش، ماشین آلات نساجی. |
