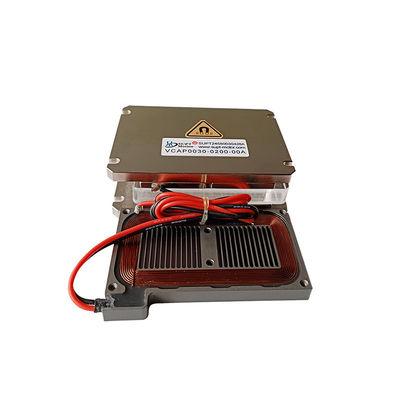

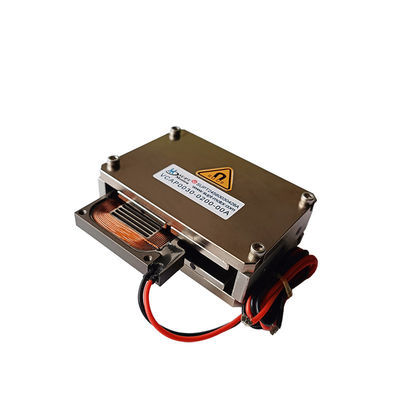

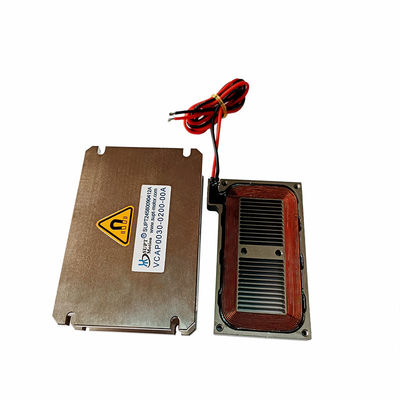

74mm عرض سرعت بالا ارتعاشات تخت خطی موتورهای کویل صدا برای CNC ابزار ماشین آلات 12.3N نیروی مداوم
| Place of Origin | China,Suzhou |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| قیمت | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| برجسته کردن | موتورهای خطی 74 میلی متری,12.3N موتورهای خطی صدا,12.3N Linear Voice Coil Motors |
||
توضیحات محصول
توضیحات محصول:
در زمینه تولید دقیق، عملکرد ماشین آلات CNC به طور مستقیم بر دقت ماشینکاری تاثیر می گذارد،بهره وری و توانایی برای تحقق بخشیدن به قطعات پیچیدهبا توجه به رشد صنعت هوافضا، نیمه هادی و دستگاه های پزشکی در میکرو و حتی نیاز به ماشین آلات در مقیاس نانو،تکنولوژی درایو سنتی به تدریج عدم سرعت پاسخ را نشان داد، تراکم خط خط خط خط خط انتقال مکانیکی و محدودیت های دیگر. موتورهای خط خطی خطی، به عنوان یک نوع جدید موتورهای خطی مستقیم،می تواند به دلیل واکنش فرکانس بالا پاسخ دینامیکی مایکرو ثانیه و دقت موقعیت نانومتری را درک کند، انتقال نیروی بدون تماس، دقت پویا و سایر ویژگی ها.
در میکروفابریکشن: مانند حکاکی قالب نوری، حفاری بسته بندی تراشه، ابزار ماشین نیاز به دستیابی به دقت موقعیت دهی تکراری در سطح زیر میکرو است.ارتعاشات موتور خطی و صاف از طریق حالت هدایت مستقیم از اتصال مستقیم موتور و میز کار، با بازخورد حلقه بسته از مقیاس شبکه یا واسطه سنج لیزر، خطای موقعیت را می توان در عرض ± 0.1μm کنترل کرد.
در ماشینکاری مواد سخت برای برش (به عنوان مثال آلیاژ تیتانیوم، سرامیک) ، ابزار مستعد دمای بالا و فرسایش ناشی از برش مداوم است.موتور کویل صدای خطی صاف لرزان می تواند ابزار یا قطعه را از طریق ارتعاش فرکانس بالا هدایت کند، تغییر برش مستمر به حالت برش متناوب.
هنگامی که ماشین آلات CNC با سرعت بالا حرکت می کنند، ساختار مکانیکی مستعد تغییر شکل به دلیل نیروهای بی وقفه است، که منجر به خطاهای ماشینکاری می شود.موتورهای سیم کشی خطی صدای صاف می توانند به دلیل ویژگی های پهنای باند بالا در سیستم سرکوب ارتعاش فعال یک ابزار ماشین ادغام شوند.
ویژگی ها:
کویل صدای نوع مسطح کویل های فرعی موتورز شده سبک وزن هستند، با زمان پاسخ کوتاه و فرکانس بالا.
حرکت کوتاه و ساختار جمع و جور
ضربه: 1mm-20mm.
حداکثر فشار: 1N-300N
معمولاً برای مراحل حرکت محور x-y استفاده می شود.
پارامترهای محصول:
| مدل محصول | قدرت اوج (ن) |
نیروی مستمر در 25°C ((N) |
کل ضربه (ملی متر) |
حداکثر ولتاژ (V) |
ثابت EMF عقب (V/m/s) |
طول (ملی متر) |
عرض (ملی متر) |
ارتفاع (ملی متر) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
کاربردها:
کاربردهای اصلی موتورهای طناب خطی صاف:
1صنعت نیمه هادی: سیم کشی، برش، حفاری، سیستم های حمل و نقل، جوش، رباتیک
2صنعت ماشین آلات کوچک: سیستم تغذیه، میکرو سوراخ کردن، چاپ دقیق.
3سیستم های لرزش: جداول لرزش، پلتفرم لرزش
4صنعت اتوماسیون: تجهیزات لیزر، توزیع کنندگان، تجهیزات آزمایش، ماشین آلات نساجی
