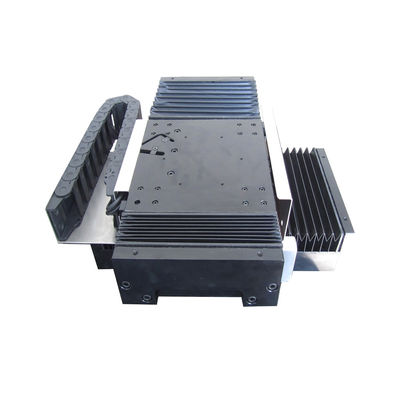

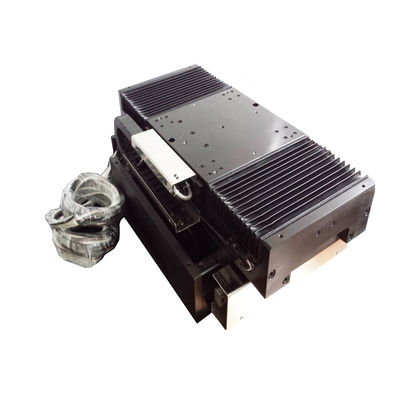

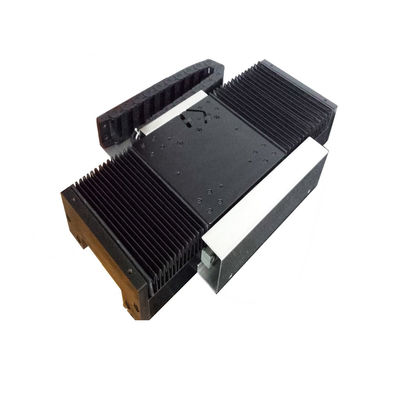

ماژول های موتور خطی تک محوری با سرعت بالا و واکنش بسیار بالا برای بینایی ماشین
| محل منبع | چین، سوژو |
|---|---|
| نام تجاری | SUPT MOTION |
| گواهی | CE, ISO9001 |
| شماره مدل | سری MLCA |
| مقدار حداقل تعداد سفارش | 1PCS |
| قیمت | $225 |
| جزئیات بسته بندی | بسته بندی سفارشی و غیره |
| زمان تحویل | <i>1-5pcs ,5 days .</i> <b>1-5 عدد، 5 روز.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 عدد، قا |
| شرایط پرداخت | T/T |
| قابلیت ارائه | مورد مذاکره قرار گیرد |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| تضمین | 3 ماه - 1 سال | مدولار بودن | طراحی مدولار |
|---|---|---|---|
| نوع | سیستم حرکات مدولار | نام تجاری | SUPT-MOTION |
| شماره مدل | MLCA-0040-135-00 | اوج نیروی (N) | 120 |
| حداکثر جریان (آمپر) | 4.2 | موتور خطی (MS) | 0.3 |
| جریان مداوم (آمپر) | 1.4 | روتور وزن | 0.42 کیلوگرم |
| نیروی پیوسته (N) | 40 | سرعت | سرعت بالا |
| برجسته کردن | ماژول های موتور خطی تک محوری,ماژول های موتور خطی بسیار پاسخگو,ماژول های موتور خطی دید ماشین,Highly Responsive Linear Motor Modules,Machine Vision Linear Motor Modules |
||
توضیحات محصول
توضیحات محصول:
استفاده از موتور خطی SUPT، مجهز به کدگذاری نوری با دقت بالا، کدگذاری مغناطیسی و مسیر راهنمایی با دقت بالا، ارائه مشتریان با راه حل های مدول خطی ایده آل.سرعت بالاسرعت کار، حرکت صاف، ثبات خوب، دقت بالا، عمر طولانی، بدون تعمیر و نگهداری. ضربه موثر 150mm، دقت موقعیت: +2um تکرار: +0.5um، مستقیم:+3um حداکثر سرعت: 2m/s، حداکثر شتاب: 2g پیکربندی کدگذاری مناسب و مسیر هدایت، دقت موقعیت تا 0.1-5um.
با پاسخ پویا، دقت بالا، تکرار پذیری بالا، خطا صفر در انتقال مکانیکی و ساختار پایدار حرارتی،ماژول موتور خطی تک محور تبدیل به تکنولوژی محرک اصلی سیستم بینایی ماشین شده است، که می تواند موقعیت گذاری زیر میکروونی و تشخیص همزمان با سرعت بالا را تحقق بخشد.
ماژول موتور خطی تک محوری می تواند در اسکن و موقعیت گیری دوربین برای حرکت دقیق دوربین استفاده شود تا بتواند جسم مورد آزمایش را اسکن یا عکس بگیرد.در نتیجه بهبود کارایی بازرسی.
در خطوط تولید خودکار، ماژول های موتور خطی تک محوری برای انتقال قطعات مورد بررسی استفاده می شود، که موقعیت دقیق را امکان پذیر می کند و اطمینان از شلیک و بازرسی دقیق را فراهم می کند.
در سیستم های بازرسی نوری، از آن برای هدایت لنزهای نوری یا سنسورهای لیزر برای تنظیم دقیق استفاده می شود، اطمینان حاصل می شود که سیستم بازرسی می تواند منطقه هدف را با دقت بالا اندازه گیری کند.
در سیستم های رباتیک، ماژول های خطی در ترکیب با سیستم های بینایی برای انجام اصلاح انحراف خودکار، هدایت دستکاری برای گرفتن دقیق اشیاء و بهبود اتوماسیون استفاده می شود.
ویژگی ها:
ماژول موتور خطی مجهز به یک رمزگذاری نوری با دقت بالا، یک رمزگذاری مغناطیسی و یک مسیر هدایت با دقت بالا است.
سرعت بالا، سرعت بالا، حرکت صاف، ثبات خوب و دقت بالا.
پیکربندی کدگذاری مناسب و مسیر هدایت، دقت موقعیت تا 0.1-5um.
دقت موقعیت:±2mm، تکرار پذیری:±0.5mm، راست بودن:±3mm.
ساختار پلتفرم می تواند بر اساس نیازهای فنی مختلف مشتریان پردازش و سفارشی شود.
پارامترهای محصول:
| ماژول ها | .... | LC | 80 | -100 | A | 1 | 30 | ||||
| LC: صفحه دارای یک موتور هسته آهن است | حداکثر فشار | ضربه: میلی متر | A: رستر | 01:0... | طول خط موتور: | ||||||
| LU: موتور بدون هسته نوع U | ب: مائیکید | 05:0.5 ام | 303 متر | ||||||||
| 10: lum | |||||||||||
| ماژول ها | .... | LC | 80 | -100 | A | 1 | 30 | ||||
| LC: صفحه دارای یک موتور هسته آهن است | حداکثر فشار | ضربه: میلی متر | A: رستر | 01:0... | طول خط موتور: | ||||||
| LU: موتور بدون هسته نوع U | ب: مائیکید | 05:0.5 ام | 303 متر | ||||||||
| 10: lum | |||||||||||
| پارامترهای عملکرد موتور خطی | |||||||
| سری A--MLCA ((دنیامیک)) MLFA ((استاتور)) | |||||||
| مدل/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| نیروی اوج ((Fp) | N | 60 | 120 | 240 | |||
| جریان اوج ((lp) | آمپر | 4.8 | 4.2 | 4.2 | |||
| نیروی مستمر ((Fc) | N | 20 | 40 | 80 | |||
| جریان مداوم (lc) | آمپر | 1.6 | 1.4 | 1.4 | |||
| ثابت های محرک ((موتور تبدیل DC/3p)) ((Ka)) | N/W | 5.65 | 7.9 | 11.2 | |||
| فشار ثابت ((L-L)) ((Kf)) | N/Amp | 15.3 | 30.4 | 60.3 | |||
| ثابت EMF عقب ((L-L)) ((Kb)) | V/m/sec | 8.8 | 17.6 | 34.8 | |||
| ثابت الکتریکی ((Te) | ms | 0.3 | 0.3 | 0.3 | |||
| مقاومت ((L-L)) ((R)) | @25°CΩ | 4.8 | 9.4 | 19.2 | |||
| محرک ((L-L)) ((l)) | م | 1.51 | 3 | 6 | |||
| ضریب انتقال گرما ((Rth) | °C/W | *3.9 | *1.9 | **1.3 | |||
| حداکثر دمای کویل ((Tmax) | °C | 120 | 120 | 120 | |||
| قطب مغناطیسی (۲T) | mm | 30 | 30 | 30 | |||
| وزن موتور | کیلوگرم | 0.24 | 0.42 | 0.82 | |||
کاربرد محصول:
کاربردهای اصلی موتورهای خطی تک محوری:
1تجهیزات تولید نیمه هادی، از جمله تجهیزات ساخت وافره و تجهیزات بسته بندی تراشه.
2صنعت صفحه نمایش تخت (FPD) ، تجهیزات آزمایش دقیق / تولید دیسک سخت / تولید کانکتور / تجهیزات تولید صفحه چاپ و غیره
3علوم زیستی، تجهیزات پزشکی، تجهیزات بازرسی بینایی ماشین و موارد مختلف تجهیزات.
4. قرار دادن قطعات الکترونیکی SMT، تجهیزات آزمایش PCB، برش لیزر، جوش و آزمایش
5دستگاه های تجهیزات لجستیکی
